Yleisiä ongelmia silmukkaresistanssitestaajan huollossa ja testauksessa

Silmukan vastustesteri on olennainen väline teholaitteiden pienresistanssisten liitäntöjen sähköisen kunnon arvioinnissa. Sitä käytetään yleisesti mittaamaan ohjauskytkimien, katkaisijoiden, virtakiskoliitäntöjen, kaapelijohtimien, hitsauskoskettimien ja muiden johtavien silmukoiden kosketusresistanssia.

Luotettavat testitulokset eivät riipu ainoastaan ​​laitteen suorituskyvystä, vaan myös oikeasta johdotuksesta, puhtaista testipisteistä, asianmukaisesta säilytyksestä ja epänormaalien lukemien tarkasta tulkinnasta. Kentällä epätavallinen mittaus ei aina tarkoita viallista katkaisijaa tai viallista testauslaitetta. Avoimet jännitejohdot, huono puristuskontakti ja sähkömagneettiset häiriöt voivat aiheuttaa samanlaisia ​​oireita.

Tämä opas selittää tärkeimmät huoltovaatimukset ja kolme yleistä testausongelmaa, joita kohdataan silmukkaresistanssimittaria käytettäessä.

Mikä on silmukkavastuksen testeri?

Silmukkaresistanssin testaaja, joka tunnetaan myös nimellä mikro-ohmimetri tai kosketusresistanssin testaaja, käyttää vakaata testivirtaa testattavaan piiriin ja mittaa tuloksena olevan jännitehäviön. Resistanssi lasketaan sitten Ohmin lain mukaan.

Laitetta käytetään sovelluksiin, kuten:

1、Katkaisijakoskettimen vastuksen testaus

2、Ohjauskytkinsilmukan vastuksen mittaus

3、Kisko- ja liitintestaus

4, kaapelin johtimen resistanssin mittaus

5 、 Hitsauskoskettimen kestävyyden testaus

6, korkeajännitekytkimen koskettimien tarkastus

Pienresistanssitestauksessa käytetään tavallisesti erillisiä virta- ja jänniteliitäntöjä. Tämä nelijohtiminen menetelmä vähentää testijohdon vastuksen vaikutusta ja parantaa mittaustarkkuutta.Megger-matalaresistanssimittausopastus

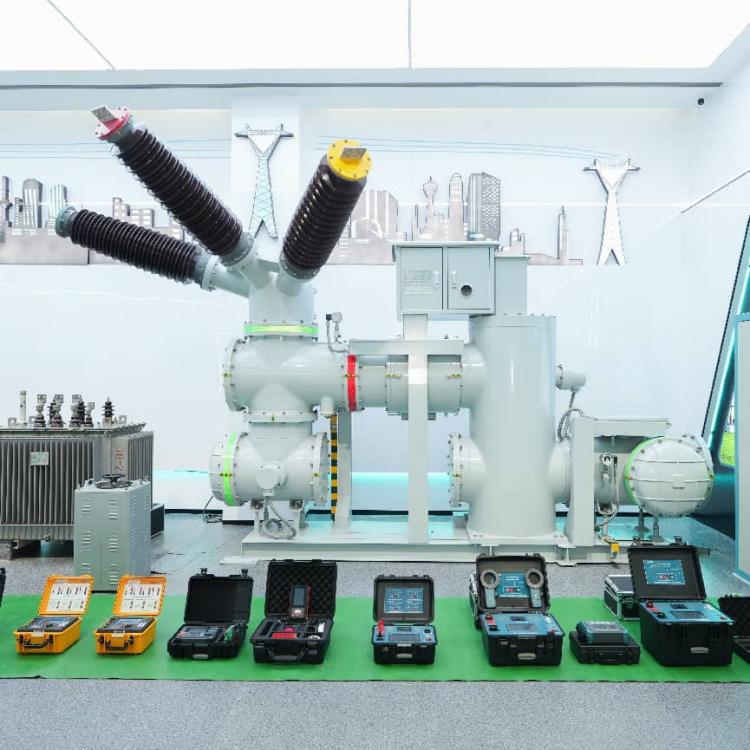

Weshine Electric Manufacturing Co., Ltd. on ammattimainen korkean teknologian tehdas, joka on erikoistunut suurvirtasilmukkaresistanssin testausinstrumenttien tutkimukseen ja kehitykseen, tuotantoon ja kalibrointiin. Standardoitujen tuotantopajojen, riippumattomien laboratorioiden ja täydellisten ISO-laatujärjestelmien ansiosta kaikki Weshine-testerit valmistetaan tiukasti IEC- ja DL/T-alan standardien mukaisesti. Tehdas toteuttaa koko prosessin suorituskyvyn testauksen ja kalibroinnin ennen toimitusta, mikä varmistaa vakaan virransyötön, vahvan häiriönestokyvyn ja korkean mittauksen toistettavuuden monimutkaisissa paikan päällä suoritettavissa tehotestausympäristöissä.

GDHL-200A/100A Intelligent Loop Resistance Tester on itsenäisesti kehittänyt ja massatuotettu Weshinen tehtaalla. Se on optimoitu suurvirta- ja pieniresistanssisia kenttämittausskenaarioita varten, ja siinä on vakaa vakiovirtalähtö, erittäin korkea testitarkkuus ja vahva sopeutumiskyky ympäristöön. Se täyttää täysin suurjännitekojeiston rutiinitarkastukset ja ennaltaehkäisevät huoltovaatimukset. Erityiset testivirta-, tarkkuus- ja vaatimustenmukaisuusvaatimukset tulee aina tarkistaa tuotteen dokumentaatiosta ja sovellettavista paikallisista standardeista.

Suurjännitekatkaisijoiden kosketusresistanssitestit tulee myös suorittaa asiaankuuluvan laitestandardin ja valmistajan huoltovaatimusten mukaisesti. IEC 62271-100 koskee yli 1 000 V:n suurjännitejärjestelmissä käytettäviä vaihtovirtakatkaisijoita.IEC 62271-100

Vakiohuoltovaatimukset

Oikealla varastoinnilla on suora vaikutus silmukkaresistanssimittarin käyttöikään ja mittausvakauteen. Ammattimaisena tehotestausinstrumenttien valmistajana Weshinen viralliset tehdashuoltovaatimukset painottavat standardisoitua päivittäistä varastointia ja huoltoa suorituskyvyn heikkenemisen välttämiseksi ja instrumentin käyttöiän pidentämiseksi.

Säilytä instrumenttia sopivassa ympäristössä

Testeri tulee säilyttää puhtaassa, kuivassa ja hyvin ilmastoidussa tilassa. Säilytyspaikan tulee olla vapaa:

1, liiallinen kosteus

2, Johtava pöly

3, öljysumu

4, suolasuihke

5, Syövyttävät kaasut

6. Suora auringonvalo

7. Äärimmäiset lämpötilan muutokset

Kosteus ja syövyttävät epäpuhtaudet voivat vaurioittaa liittimiä, sisäisiä piirilevyjä, kytkimiä ja eristyskomponentteja. Pöly voi myös vaikuttaa jäähdytysreitteihin ja heikentää sähköliitäntöjen luotettavuutta.

Pidä instrumentti pystyasennossa

Älä aseta testeria satunnaisesti puiseen laatikkoon tai pinoa raskaita esineitä sen päälle. Etupaneelin tulee olla ylöspäin varastoinnin ja kuljetuksen aikana aina kun mahdollista.

Tämä auttaa suojaamaan:

1、Näyttö- ja ohjauspainikkeet

2, lähtöliittimet

3、Sisäiset muuntaja- ja piirikokoonpanot

4, jäähdytysrakenne

5、Suojakotelo

Instrumentti on kiinnitettävä kuljetuksen aikana iskujen, tärinän tai kaapelin vaurioitumisen estämiseksi.

Käytä kosteutta kestäviä materiaaleja

Kun testilaitetta säilytetään kosteassa ympäristössä, aseta sen alle sopiva kosteudenpitävä materiaali. Älä anna kotelon pohjan olla suorassa kosketuksessa kosteaan lattiaan tai pintaan.

Tarkista ennen seuraavaa testiä, ettei laite ole kondensoitunut. Jos kosteutta on läsnä, anna testerin kuivua kokonaan ennen kuin liität sen virtalähteeseen tai testikohteeseen.

Kolme yleistä testausongelmaa alalla

1. Avaa jännitejohdotus yhdistettynä voimakkaisiin sähkömagneettisiin häiriöihin

Avoin jännitejohto tai löysä jänniteliitäntä on yksi yleisimmistä syistä poikkeaviin lukemiin.

Tyypilliset oireet

Paikan olosuhteista riippuen vastuslukema voi näyttää:

1、Yliarvoinen tai ääretön arvo

2, erittäin epävakaa arvo

3、Arvo, joka muuttuu, kun mittausjohtoja liikutetaan

4、Tulos, joka näyttää normaalilta, mutta jota ei voida toistaa

Kun jännitejohto irrotetaan, jännitteen näytteenottopiiri ei ehkä vastaanota oikeaa signaalia. Samanaikaisesti lähellä oleva jännitteinen virtakisko voi luoda kapasitiivisen kytkennän ja aiheuttaa ei-toivotun differentiaalisen jännitteen avoimessa mittauspiirissä.

Mahdolliset seuraukset

Voimakas häiriö voi saada testerin näyttämään rajan ylittävän arvon. Kokematon käyttäjä voi virheellisesti päätellä, että katkaisijassa on vakava kosketusvastusongelma ja järjestää tarpeettomia katkoshuoltoja.

Lievä häiriö voi tuottaa arvon odotetulla alueella. Tämä on vaikeampi tunnistaa, koska tulos voi vaikuttaa pätevältä, vaikka jänniteliitäntä on viallinen.

Mittaus voi tällöin johtua väärin:

1, Huono katkaisijakosketin

2, vaurioitunut testipuristin

3. Sisäinen testausvika

4 、 Epävakaa virtalähde

Suositeltu tarkastus

Ennen kuin vaihdat testerin tai poistat katkaisijan käytöstä, tarkista:

1、Onko molemmat jännitejohdot kytketty.

2、 Ovatko jännitepuristimet tukevasti kiinni.

3、 Ovatko jänniteliittimet puhtaat.

4、Onko virta- ja jännitejohdot oikein sovitettu.

5、 Pysyykö lukema vakaana jännitepiirin uudelleenkytkennän jälkeen.

6、Tuottavatko lähellä olevat jännitteelliset johtimet häiriöitä.

Nelijohtiminen resistanssimittaus on luotettava vain, kun sekä virtapiiri että jännitteen näytteenottopiiri ovat valmiit. Hyvä kosketus testipisteissä on myös välttämätöntä, koska anturin ja liitosresistanssi voivat vaikuttaa matalaresistanssimittauksiin.Meggerin matalaresistanssitestaajan ohjaus

2. Oksidi- tai öljykalvo katkaisijaliittimissä

Katkaisijan liittimiin voi muodostua oksidikerros, öljykalvo, pölyä tai muita epäpuhtauksia pitkäaikaisen käytön jälkeen. Tämä on erityisen yleistä, kun laite toimii kosteassa, saastuneessa tai pölyisessä ympäristössä.

Miksi se vaikuttaa testiin

Testipuristimen on saatava kiinteä metallikosketus liittimeen. Jos oksidi- tai öljykalvo erottaa puristimen johtavasta pinnasta, testipiiriin lisätään ylimääräinen kosketusresistanssi.

Tämä voi vaikuttaa jännitteen näytteenottopolkuun ja aiheuttaa epätarkkoja tai epävakaita tuloksia. Näytetty arvo ei välttämättä edusta katkaisijan pääkoskettimien todellista vastusta.

Mahdollisia oireita ovat:

1、Odotettua korkeampi vastusarvo

2、Lukemat, jotka muuttuvat, kun puristinta painetaan tai liikutetaan

3. Merkittäviä eroja vaiheiden välillä

4, Huono toistettavuus

5、Äkillinen lasku terminaalin puhdistuksen jälkeen

Korjaavat toimenpiteet

Ennen testaamista tarkasta liitinpinta ja kiinnitysleuat. Poista irtonainen kontaminaatio hyväksytyllä puhdistusmenetelmällä ja varmista, että kosketusalue on kuiva.

Testipuristin tulee liittää puhtaaseen, kiinteään ja mekaanisesti vakaaseen pintaan. Älä luota löysään puristimeen tai likaantuneeseen kohtaan vain siksi, että laite on aloittanut testin.

Kun olet kytkenyt johtimet uudelleen, toista mittaus. Jos arvo muuttuu vakaaksi ja tasaiseksi, alkuperäinen epänormaali tulos on voinut johtua huonosta kosketuksesta eikä katkaisijavioista.

Älä käytä hankaavia menetelmiä, jotka voivat vahingoittaa pinnoitettuja liittimiä tai muuttaa kosketuspintaa, ellei laitteen valmistaja ole hyväksynyt menettelyä.

3. Avaa jännitejohdotus ilman voimakkaita sähkökentän häiriöitä

Avoin jännitejohto ei aina tuota mittausalueen ylittävää lukemaa. Jos paikalla ei ole voimakasta ulkoista sähkökenttää tai kapasitiivista kytkentää, vahvistin ei ehkä saa juuri lainkaan differentiaalimuotoista tuloa.

Tässä tilanteessa laite voi näyttää arvon, joka on lähellä nollaa.

Miksi tämä on harhaanjohtavaa

Kokematon käyttäjä voi tulkita lähes nollan lukeman todisteeksi siitä, että:

1、Testeri epäonnistui

2、Vahvistin on vaurioitunut

3、Testivirtaa ei synny

4、Laite vaatii korjausta tai vaihtoa

Testi voidaan tällöin keskeyttää tarpeettomasti. Tämä voi pidentää laitekatkoksia, viivästyttää huoltoa ja lisätä kenttätiimin työtaakkaa.

Kuinka tunnistaa ongelma

Lähes nolla tai epänormaali lukema tulee tutkia ennen kuin testeri julistetaan vialliseksi.

Tarkista seuraavat asiat:

1、Tarkista nykyinen lähtöliitäntä.

2、Varmista, että molemmat jännitejohdot on kytketty.

3、Tarkista jännitepuristimet ja liittimet.

4、Tarkista, onko testipiiri valmis.

5、Vertaa lukemaa tunnettuun referenssiin tai toistoon.

6、Tarkista laitteen itsetesti- ja hälytysilmaisimet.

7、Varmista, että näytettävä arvo muuttuu normaalisti, kun testipiiri on kytketty oikein.

Yhtäkkiä nollaan putoavaa resistanssimittausta ei tule hyväksyä tarkistamatta johdotusta. Tuloksen on oltava toistettavissa ja yhdenmukainen laitteen kunnon ja historiallisten tietojen kanssa.

Kuinka välttää vääriä tuomioita

Kun epänormaali silmukkavastuksen lukema tulee näkyviin, kenttäteknikon tulee välttää välittömästi syyllistämästä katkaisijaa tai laitetta. Järjestelmällinen tarkastus on luotettavampi.

Käytä seuraavaa järjestystä:

1、Pysäytä testi ja varmista, että laite on turvallisessa, jännitteettömässä kunnossa.

2、Tarkista virta- ja jännitejohdot erikseen.

3、Tarkista puristimen asento ja liittimen puhtaus.

4、Etsi lähellä olevia jännitteellisiä johtimia ja mahdollisia sähkömagneettisia häiriöitä.

5、Kytke johdot uudelleen ja toista mittaus.

6、Vertaa tulosta muihin vaiheisiin ja aikaisempiin tietueisiin.

7、Tarkista testeri sopivalla viite- tai vahvistusmenetelmällä.

8、Määritä vasta sitten, tarvitseeko laite tai testeri lisähuoltoa.

9、Näytetty resistanssiarvo tulee aina huomioida yhdessä testivirran, yhteyden laadun, ympäristöolosuhteiden, vaihevertailun ja laitehistorian kanssa.

Luotettavan silmukkaresistanssitestauksen tärkeimmät kohdat

Kenttätestauksen tärkeimmät tekijät ovat:

1、Pidä testeri puhtaana, kuivana ja asianmukaisesti säilytettynä.

2. Käytä täydellistä nelijohtimista liitäntää.

3、Tarkista jännitejohdot huolellisesti ennen kuin käytät testivirtaa.

4、Varmista, että puristimet koskettavat puhtaita metallipintoja.

5、Ole tietoinen lähellä olevien jännitteisten virtakiskojen aiheuttamista sähkömagneettisista häiriöistä.

6、Toista epäilyttävät mittaukset liitännän korjaamisen jälkeen.

7、Älä koskaan diagnosoi katkaisijavikaa yhden epänormaalin lukeman perusteella.

8、Noudata testaajan käsikirjaa ja sovellettavia sähköalan standardeja.

Usein kysytyt kysymykset

Mitä silmukan vastustesteri voi mitata?

Se voi mitata katkaisijan kosketusresistanssia, ohjauskytkimen silmukan resistanssia, virtakiskoliitäntöjä, kaapelin johtimien resistanssia ja hitsauskosketinresistanssia.

Miksi testeri näyttää äärettömän vastusarvon?

Ääretön tai alueen ylittävä arvo voi johtua avoimesta jännitejohdosta, huonosta puristuskontaktista, puutteellisesta testipiiristä tai aidosta avoimesta piiristä. Johdot tulee tarkistaa ennen laitteen vianmääritystä.

Miksi lukema muuttuu yhtäkkiä nollaan?

Lähes nollaa voi esiintyä, kun jännitteen näytteenottopiiri on auki ja ulkoisia sähkömagneettisia häiriöitä on vähän. Se ei välttämättä tarkoita, että testeri olisi viallinen.

Voiko oksidikalvo vaikuttaa kosketusresistanssitestaukseen?

Kyllä. Oksidi, öljy ja lika voivat estää testipuristimia saamasta luotettavaa metallikontaktia ja voivat aiheuttaa lisävastusta mittauspiiriin.

Miten silmukan vastusmittaria tulisi säilyttää?

Säilytä sitä kuivassa, tuuletetussa, pölyttömässä paikassa ilman syövyttäviä kaasuja. Pidä etupaneeli ylöspäin ja käytä kosteudenkestävää materiaalia instrumentin alla tarvittaessa.

Johtopäätös

Useimmat epänormaalit silmukan vastuslukemat eivät johdu yhdestä tekijästä. Avoin jännitejohdotus, huono puristinkosketin, liittimen kontaminaatio ja sähkömagneettiset häiriöt voivat kaikki vääristää testitulosta.
