Vioittuuko ylijännitesuojasi sisäisen kosteuden tai pintasaasteiden takia?

Vuotovirran asteittainen kasvu ei aina tarkoita aylijännitesuojaon saavuttanut käyttöikänsä lopun. Monissa tapauksissa sama epänormaali lukema voi johtua kahdesta täysin eri syystä: sisäisestä kosteuden sisäänpääsystä tai pinnan kontaminaatiosta. Vaikka molemmat olosuhteet vaikuttavat sähköiseen suorituskykyyn, ne vaativat erilaisia ​​huoltostrategioita. Perimmäisen syyn virheellinen tunnistaminen voi johtaa tarpeettomaan laitteiden vaihtoon tai, mikä vielä pahempaa, jättää käyttöön huonontuvan suojalaitteen.

Kenttätarkastusten aikana näen usein, että huoltoryhmät luottavat yhteen vuotovirran mittaukseen arvioidakseen pysäyttimen kunnon. Tämä lähestymistapa harvoin kertoo koko tarinan. Ympäristöolosuhteet, saastuminen, kosteus ja jopa pysäyttimen kotelon puhtaus voivat vaikuttaa mittaukseen. Ilman lisätestausta on vaikea määrittää, onko ongelma pysäyttimen sisällä vai vain sen pinnalla.

Tässä oppaassa kerrotaan, kuinka erottaa sisäinen kosteus ja pintasaaste, mitkä diagnostiset menetelmät antavat luotettavimman tuloksen ja miksi järjestelmällinen testausmenettely on välttämätön ylijännitesuojan tarkan huollon kannalta.

Kahden yleisimmän vikatilan ymmärtäminen

Sisäinen kosteuden sisäänpääsy

Sisäinen kosteus on yksi vakavimmista ZnO-ylijännitesuojaimiin vaikuttavista vikatiloista. Kosteus pääsee yleensä sisään vaurioituneiden tiivisteiden, halkeilevien koteloiden, vanhentuneiden tiivisteiden tai valmistusvirheiden kautta, jolloin vesihöyry pääsee tunkeutumaan pysäyttimeen ajan myötä.

Kun kosteus saavuttaa metallioksidivaristorin (MOV) lohkot, sähköiset ominaisuudet alkavat muuttua. Vuotovirta kasvaa vähitellen, eristysvastus pienenee ja lämpöstabiilisuus heikkenee. Jos ongelma jatkuu korjaamattomana, pysäytin voi lopulta kokea lämpöpoiston tai katastrofaalisen vian salaman tai kytkentäpiikin aikana.

Toisin kuin pintakontaminaatio, sisäistä kosteutta ei voida poistaa rutiinipuhdistuksella. Heikkeneminen tapahtuu tiivistetyn kotelon sisällä ja vaatii yleensä korjauksen tai pysäyttimen vaihtamisen.

Tyypillisiä syitä ovat:

· Vaurioituneet tiivisterenkaat

· Huono tiivistys valmistuksen aikana

· Mekaaninen vaikutus kuljetuksen aikana

· Vanhenevat polymeeritiivisteet

· Pitkäaikainen altistuminen kosteille ympäristöille

· Veden sisäänpääsy asuntovaurion jälkeen

Koska nämä viat kehittyvät sisäisesti, ne jäävät usein näkymättömiksi rutiininomaisten silmämääräisten tarkastusten aikana.

Pinnan kontaminaatio

Pintakontaminaatio vaikuttaa pysäyttimeen aivan eri tavalla.

Sisäisen eristysjärjestelmän muuttamisen sijaan saastuminen luo johtavan kerroksen kotelon ulkopinnalle. Pöly, teollisuussaaste, suolakertymät, sementtihiukkaset ja kemikaalijäämät imevät kosteutta ilmasta ja lisäävät pinnan johtavuutta.

Kun kosteus nousee, vuotovirta alkaa virrata saastuneen kotelon poikki sisäisen eristyksen sijaan.

Vakavissa tapauksissa tämä tila voi johtaa:

· Pintavuotovirran poikkeama

· Dry-band-kaari

· Pintojen seuranta

· Saastumisen välähdys

· Väliaikainen ylikuumeneminen

Onneksi tämän tyyppiset ongelmat ovat usein korjattavissa. Oikea puhdistus yleensä palauttaa vuotovirran normaalille tasolle.

Rannikkoalueilla, kaivoslaitoksissa, sementtitehtaissa ja kemianteollisuudessa toimiville laitoksille pinnan saastuminen on usein rutiinihuoltoongelma eikä merkki pysäyttimen viasta.

Miksi molemmat viat näyttävät samanlaisilta

Yksi syy, miksi nämä kaksi vikatilaa sekoitetaan usein, on se, että ne aiheuttavat samanlaisia ​​sähköisiä oireita rutiinitestien aikana.

Molemmat olosuhteet voivat aiheuttaa:

· Lisääntynyt kokonaisvuotovirta

· Suurempi resistiivinen virta

· Epänormaali käyttölämpötila

· Alentunut eristyskyky

Jos luotan vain yhteen vuotovirran mittaukseen, en voi varmuudella määrittää, mikä vika on kyseessä.

Ero tulee selvemmäksi vasta yhdistämällä useita diagnostisia tekniikoita, mukaan lukien visuaalinen tarkastus, puhdistus, infrapunatermografia ja historiallinen trendianalyysi.

Kuinka erottaa sisäinen kosteus pintasaasteesta

Tarkka diagnoosi vaatii muutakin kuin sähkötietojen keräämistä. Noudatan jäsenneltyä testausjärjestystä, joka vähitellen eliminoi mahdolliset syyt, kunnes juuriongelma selviää.

Vaihe 1: Suorita perusteellinen visuaalinen tarkastus

Jokainen diagnoosi alkaa huolellisella silmämääräisellä tutkimuksella.

Tarkistan pysäyttimen:

· Säröillä oleva polymeerikotelo

· Rikkoutunut posliini

· Vaurioituneet päätyliittimet

· Tiivisteen heikkeneminen

· Öljy- tai vesivuoto

· Voimakkaasti pölyn kerääntymistä

· Suolasaasteet

· Lintujen ulosteet

· Teollisuuden saastuminen

Näkyvä tiivistevaurio lisää välittömästi epäilyksiäni sisäisestä kosteudesta, kun taas voimakas ulkoinen kontaminaatio viittaa yleensä siihen, että pintavuoto saattaa olla syynä epänormaaleihin mittauksiin.

Tarkastuksen aikana otetut valokuvat tarjoavat myös arvokasta dokumentaatiota tulevia huoltovertailuja varten.

Vaihe 2: Vertaa vuotovirtaa historiallisiin tietoihin

Historialliset tiedot tarjoavat usein hyödyllisempää tietoa kuin yksittäinen testitulos.

Jokaylijännitesuojakehittää oman sähköisen "sormenjäljensä" tehdastestauksen aikana. Rutiinihuoltomittauksia voidaan sitten verrata tähän perusarvoon asteittaisten suorituskyvyn muutosten tunnistamiseksi.

Esimerkiksi:

· Vakaa vuotovirta useiden vuosien ajan tarkoittaa yleensä tervettä sisäistä eristystä.

· Hidas mutta jatkuva kasvu voi viitata kosteuden sisäänpääsyyn tai ikääntymiseen.

· Äkillinen lisääntyminen raskaan saastumisen aikana viittaa usein pinnan saastumiseen.

Trendianalyysi auttaa erottamaan tilapäiset ympäristövaikutukset pysyvästä sisäisestä heikkenemisestä.

Vaihe 3: Puhdista pysäytin ennen uudelleentestausta

Tämä on yksi yksinkertaisimmista mutta tehokkaimmista diagnostisista tekniikoista.

Alkuvuotovirran kirjaamisen jälkeen puhdistan suojakotelon perusteellisesti hyväksyttyjä huoltotoimenpiteitä käyttäen. Kun pinta on kuiva, toistan mittauksen samanlaisissa ympäristöolosuhteissa.

Vertailu kahden mittauksen välillä antaa usein selkeimmän osoituksen vian sijainnista.

Jos vuotovirta pienenee merkittävästi puhdistuksen jälkeen, syynä oli todennäköisesti pinnan kontaminaatio.

Jos lukemat pysyvät lähes ennallaan, aloitan sisäisen kosteuden tai eristyksen heikkenemisen tutkimisen.

Tämä ennen ja jälkeen -vertailu on yksi vahvimmista todisteista käytännön pysäyttimien diagnostiikassa.

Vaihe 4: Käytä infrapunatermografiaa

Infrapunatermografia on toinen arvokas diagnostinen työkalu.

Kun sisäinen heikkeneminen kehittyy, vaurioituneet MOV-lohkot synnyttävät usein paikallista lämpöä, koska vuotovirta kasvaa pysäyttimen sisällä.

Lämpökameran avulla vertaan lämpötilajakaumaa lähellä oleviin samoissa olosuhteissa toimiviin pysäyttimiin.

Paikalliset kuumat pisteet voivat viitata:

· Sisäinen kosteus

· Ikääntyvät MOV-lohkot

· Liian suuri resistiivinen virta

· Sisäiset viat

Sitä vastoin pintakontaminaatio tuottaa tavallisesti tasaisempia lämpötilakuvioita, ellei vakavaa kuivakaistakaarta ole jo kehittynyt.

Lämpötarkastuksen etuna on myös se, että se havaitsee epänormaalit käyttöolosuhteet irrottamatta pysäytintä käytöstä.

Vaihe 5: Suorita edistyneet sähködiagnostiikkatestit

Kun rutiinitarkastus ei anna lopullista vastausta, siirryn kehittyneempiin diagnostisiin menetelmiin.

Yleisiä tekniikoita ovat:

· Osittainen purkaus (PD) -testaus eristysvirheiden havaitsemiseksi pysäyttimen sisällä.

· U1mA-viitejännitemittaus MOV-lohkojen sähköisten ominaisuuksien arvioimiseksi.

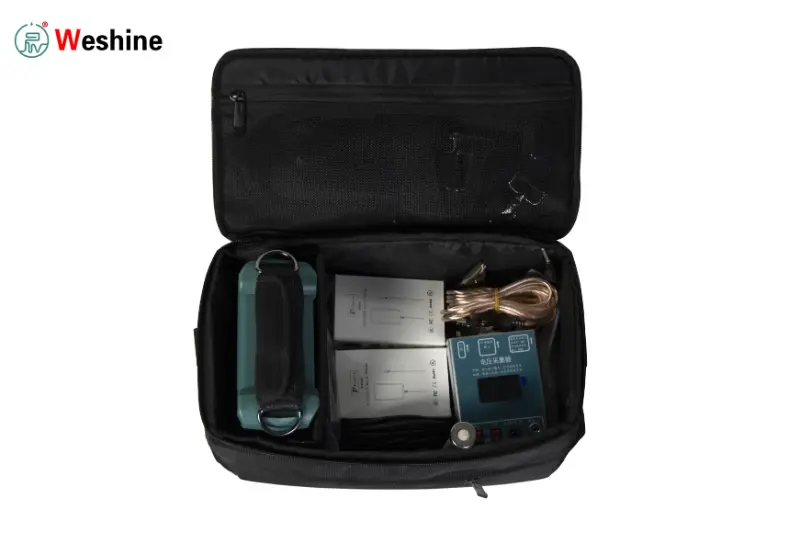

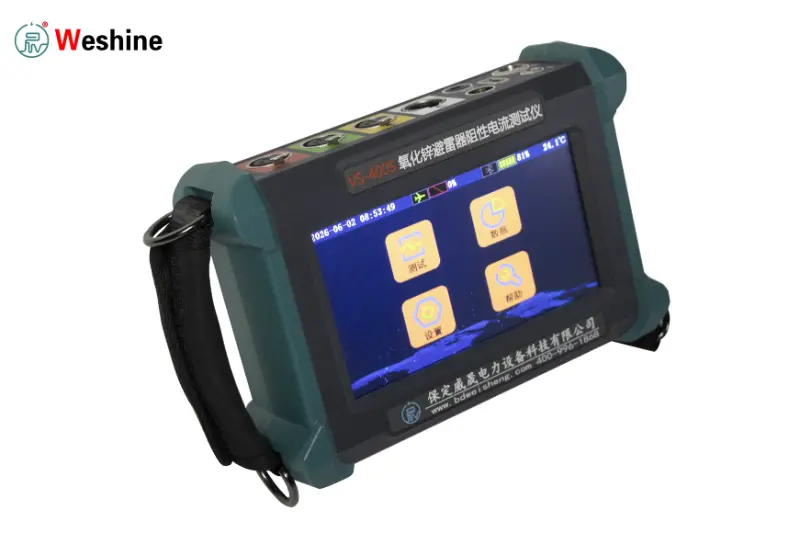

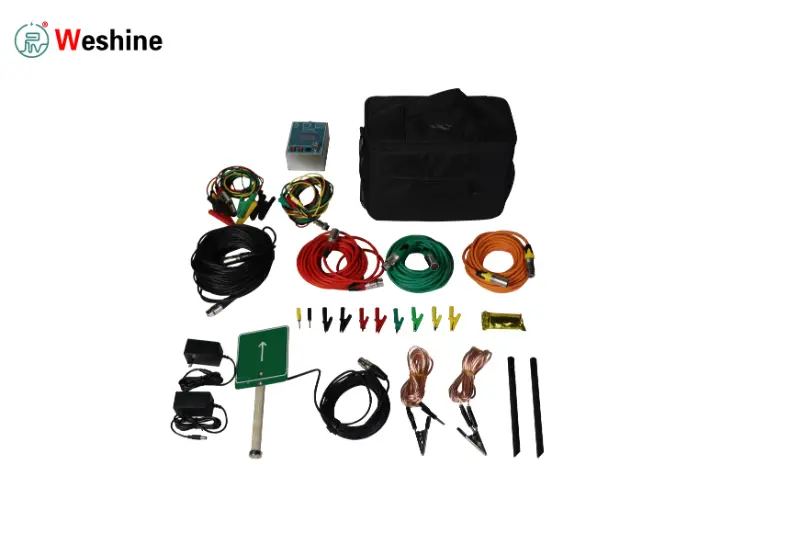

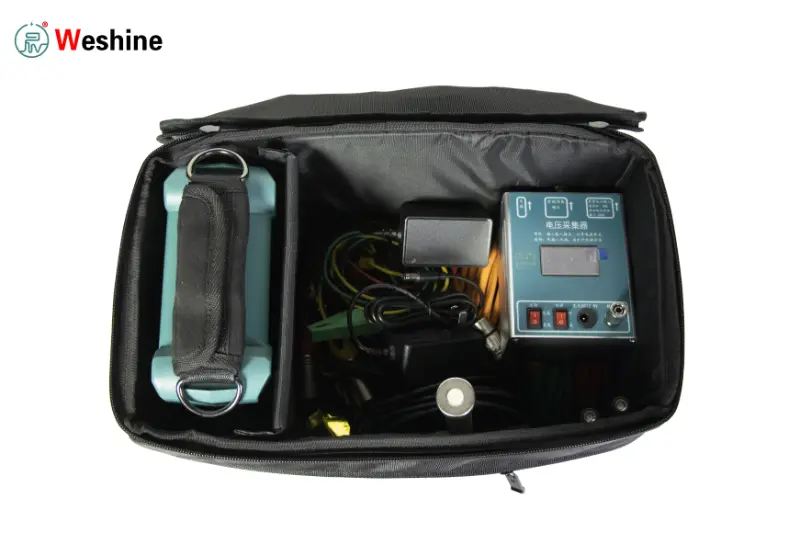

· Vuotovirran harmoninen analyysi kapasitiivisten ja resistiivisten komponenttien erottamiseksi tarkemmin.

· Eristysresistanssitestaus, jos mahdollista, yleisdiagnoosin tukemiseksi.

Jokainen menetelmä tarjoaa lisätietoa pysäyttimen sisäisestä kunnosta, minkä ansiosta huoltoinsinöörit voivat tehdä eron tilapäisten ympäristövaikutusten ja pysyvän eristyksen heikkenemisen välillä paljon varmemmin.

Kuinka valmistajat vähentävät kosteus- ja saastumishäiriöitä

Nykyaikainen ylijännitesuoja on kehittynyt merkittävästi viimeisen kahden vuosikymmenen aikana. Valmistajat keskittyvät nyt estämään vikoja ennen kuin laitteet lähtevät tehtaalta sen sijaan, että luottaisivat pelkästään kenttähuoltoon.

Parannetut tiivistysjärjestelmät

Tiivistysjärjestelmä on ensimmäinen este kosteuden sisäänpääsyä vastaan.

Hyvin suunnitellussa pysäyttimessä käytetään korkealaatuisia tiivisterenkaita, korroosionkestäviä metalliliittimiä ja huolellisesti valvottuja kokoonpanoprosesseja, jotka estävät vesihöyryn pääsyn koteloon. Pienikin vika päätyliittimen ympärillä voi päästää kosteuden tunkeutumaan hitaasti useiden vuosien aikana.

Trooppisilla tai rannikkoalueilla käytettäviin sovelluksiin suosittelen, että valitset erityisesti korkean kosteuden ympäristöihin suunniteltuja pysäyttimiä sen sijaan, että luottaisit vakiotuotteisiin.

Silikonipolymeeri vs. posliinikotelo

Kotelomateriaalilla on suuri vaikutus pitkän aikavälin suorituskykyyn saastuneissa ympäristöissä.

Silikonipolymeerikoteloista on tullut suosituin valinta monille apuohjelmille, koska ne tarjoavat:

· Erinomainen hydrofobinen suorituskyky

· Pienemmät huoltovaatimukset

· Parempi kontaminaatiokestävyys

· Alennettu paino

· Parannettu iskunkestävyys

Hydrofobinen pinta saa veden muodostamaan pisaroita jatkuvan johtavan kalvon sijasta, mikä auttaa vähentämään pintavuotovirtaa sateen tai sumun aikana.

Posliinikotelot ovat yleisiä joissakin asennuksissa mekaanisen lujuutensa ja pitkän käyttöhistoriansa vuoksi. Ne vaativat kuitenkin yleensä useammin puhdistusta erittäin saastuneissa tai rannikkoympäristöissä, koska epäpuhtaudet tarttuvat helpommin pintaan.

Paras valinta riippuu ympäristöolosuhteista, kunnossapitostrategiasta ja projektin vaatimuksista.

Creepage-etäisyyden optimointi

Ryömintäetäisyys on toinen tärkeä suunnittelutekijä.

Etäisyyden lisääminen kotelon pintaa pitkin vaikeuttaa vuotovirran kehittymistä saastuneissa olosuhteissa.

Valmistajat tarjoavat usein erilaisia ​​ryömintäetäisyyksiä:

· Valosaaste

· Keskitasoinen saastuminen

· Voimakas teollisuussaaste

· Rannikkoympäristöt

· Aavikkoalueet

Sopivan ryömintäetäisyyden omaavan pysäyttimen valitseminen vähentää merkittävästi saasteiden leviämisen riskiä pitkäaikaisen käytön aikana.

Ympäristökelpoisuustestaus

Ennen kaupalliseen tuotantoon siirtymistä laadukkaat ylijännitesuojat käyvät läpi ympäristökelpoisuustestit, jotka simuloivat vuosien käyttöikää ankarissa käyttöolosuhteissa.

Nämä arvioinnit voivat sisältää:

· Kosteuskierto

· Suolasumutestaus

· UV-ikääntyminen

· Lämpötilavaihtelu

· Vedenläpäisytestit

· Mekaaninen tärinä

· Lämpövakauden tarkistus

Nämä testit auttavat varmistamaan, että tiivistejärjestelmä ja kotelomateriaalit säilyttävät luotettavan suorituskyvyn koko tuotteen odotetun käyttöiän ajan.

Kenttätarkastus ja ennaltaehkäisevä huolto

Jopa parhaiten suunniteltu ylijännitesuoja vaatii rutiinitarkastuksen.

Ennaltaehkäisevä huolto-ohjelma on paljon tehokkaampi kuin odottaa vian tapahtumista.

Luo vakiotarkastusrutiini

Jokaisen huoltokäynnin aikana noudatan johdonmukaista tarkastusjärjestystä:

1. Varmista laitteen tunniste.

2. Suorita täydellinen silmämääräinen tarkastus.

3. Tallenna ympäristön lämpötila ja kosteus.

4. Tarkista kotelo likaisuuden varalta.

5. Mittaa vuotovirta.

6. Puhdista kotelo tarvittaessa.

7. Toista sähkömittaus.

8. Vertaa tuloksia aikaisempien tarkastustietojen kanssa.

Saman menettelyn käyttäminen joka kerta parantaa mittausten johdonmukaisuutta ja yksinkertaistaa pitkän aikavälin trendianalyysiä.

Säädä huolto paikallisiin olosuhteisiin

Ympäristöolosuhteiden tulee määrittää tarkastustiheys.

Esimerkiksi:

· Rannikkoasemat saattavat vaatia puhdistusta useita kertoja vuodessa suolakertymien vuoksi.

· Teollisuustiloissa esiintyy usein voimakasta pöly- tai kemikaalikontaminaatiota.

· Kosteilla trooppisilla alueilla on kiinnitettävä erityistä huomiota tiivisteen kuntoon ja kosteuden sisäänpääsyyn.

· Aavikkoasennukset kerryttävät hienoa hiekkaa, joka voi lisätä pinnan johtavuutta yhdistettynä kosteuden kanssa.

Kiinteän huoltovälin noudattamisen sijaan suosittelen tarkastusaikataulujen sovittamista paikallisten ympäristöolosuhteiden ja historiallisten suorituskykytietojen mukaan.

Säilytä täydelliset huoltokirjat

Hyvät huoltokirjat ovat yhtä arvokkaita kuin tarkat mittaukset.

Jokaisessa tarkastuksessa on dokumentoitava:

· Tarkastuspäivä

· Sääolosuhteet

· Ympäristön lämpötila

· Suhteellinen kosteus

· Vuotovirta

· Siivous suoritettu

· Lämpökuvaustulokset

· Visuaaliset havainnot

· Korjaavat toimet

Historialliset tiedot helpottavat asteittaisen heikkenemisen tunnistamista ja tukevat takuuneuvotteluja, jos vika ilmenee.

Yleiset diagnostiset virheet

Monet väärät huoltopäätökset johtuvat pikemminkin epätäydellisestä diagnoosista kuin viallisista testilaitteistoista.

Jotkut yleisimmistä virheistä ovat:

Yhden vuotovirran lukeman perusteella päätellen

Vuotovirta muuttuu kosteuden, saastumisen ja käyttöolosuhteiden mukaan.

Yksittäinen mittaus antaa harvoin tarpeeksi näyttöä sisäisen heikkenemisen vahvistamiseksi

Puhdistuksen ohittaminen ennen testausta

Puhdistus on yksi yksinkertaisimmista saatavilla olevista diagnostiikkatyökaluista.

Vertailematta mittauksia ennen ja jälkeen puhdistusta on vaikea määrittää, tuleeko epänormaali virta pysäyttimen sisältä vai vain sen pinnalta

Riippuu vain silmämääräisestä tarkastuksesta

Suoja voi näyttää täysin normaalilta, kun kotelon sisälle kehittyy vakavia kosteusvaurioita.

Sähkömittaukset tulee aina liittää silmämääräisiin tarkastuksiin.

Historiallisten trendien huomioimatta jättäminen

Trendianalyysi paljastaa usein ongelmia, joita yksittäiset mittaukset eivät pysty.

Hidas vuotovirran lisääntyminen useiden vuosien aikana antaa yleensä vahvemman todisteen huononemisesta kuin yksi erillinen lukema.

Oikean pysäyttimen valinta ankariin ympäristöihin

Laitteiden valinnalla on tärkeä rooli pitkän aikavälin luotettavuudessa.

Asennuksissa, jotka ovat alttiina vakavalle saastumiselle, korkealle kosteudelle tai rannikkoolosuhteille, suosittelen arvioimaan enemmän kuin perussähköarvoja.

Tärkeitä huomioita ovat mm.

· Kotelomateriaalit

· ryömintäetäisyys

· Sinetöintitekniikka

· Saastumisluokka

· Ympäristövaatimukset

· Valmistajan laadunvalvonta

· Teknisen tuen saatavuus

Valmistajat, jotka tarjoavat räätälöityjä malleja tiettyihin ympäristöolosuhteisiin, tarjoavat usein paremman pitkän aikavälin suorituskyvyn kuin tavalliset tuotteet, joita käytetään muuhun kuin niiden käyttötarkoitukseen.

Tiivis yhteistyö valmistajien, EPC-urakoitsijoiden, laitosten ja huoltotiimien välillä tuottaa myös arvokasta palautetta, joka parantaa tulevaisuuden tuotesuunnittelua.

Usein kysytyt kysymykset

1. Miten voin nopeasti erottaa sisäisen kosteuden pintakontaminaatiosta?

Käytännöllisin tapa on verrata vuotovirtaa ennen ja jälkeen pysäyttimen puhdistamisen.

Jos virta pienenee merkittävästi puhdistuksen jälkeen, pinnan kontaminaatio on todennäköinen syy. Jos muutosta tapahtuu vähän tai ei ollenkaan, sisäisen kosteuden lisätutkimuksia suositellaan.

2. Kuinka usein ylijännitesuojat tulee puhdistaa?

Yleistä huoltoväliä ei ole.

Puhdistustiheys riippuu ympäristöolosuhteista, saastetasosta, kosteudesta ja paikallisista huoltokäytännöistä. Rannikko- ja teollisuuspaikat vaativat yleensä useammin tarkastuksia kuin puhtaat sisämaaympäristöt.

3. Onko pelkkä silmämääräinen tarkastus riittävä?

Ei.

Silmämääräinen tarkastus voi tunnistaa halkeamia, kontaminaatioita ja ilmeisiä mekaanisia vaurioita, mutta se ei pysty havaitsemaan monia sisäisiä eristysongelmia.

Sähkötestaus on edelleen välttämätöntä luotettavan kunnon arvioinnin kannalta.

4. Mikä kotelomateriaali toimii paremmin saastuneissa ympäristöissä?

Silikonipolymeerikotelot tarjoavat yleensä paremman kontaminaatiokestävyyden niiden hydrofobisten pintaominaisuuksien vuoksi.

Oikean tuotteen valinnassa tulee kuitenkin aina ottaa huomioon mekaaniset vaatimukset, käyttöympäristö, kunnossapitokyky ja sovellettavat alan standardit.

Johtopäätös

Vuotovirran lisääntyminen ei automaattisesti osoita, että ylijännitesuoja on vioittunut. Sisäinen kosteuden tunkeutuminen ja pintakontaminaatio aiheuttavat usein samanlaisia ​​sähköisiä oireita, mutta vaativat kuitenkin täysin erilaisia ​​huoltostrategioita. Tarkka diagnoosi riippuu visuaalisen tarkastuksen, vuotovirran mittausten, puhdistuksen ja uudelleentestauksen, infrapunatermografian ja edistyneen sähködiagnosiikan yhdistämisestä sen sijaan, että luottaisimme yhteen testitulokseen.

Kokemukseni mukaan luotettavimmat huolto-ohjelmat keskittyvät trendianalyysiin yksittäisten mittausten sijaan. Nykyisten tulosten vertaaminen tehtaan perustietoihin ja historiallisiin tarkastustietoihin antaa paljon selkeämmän kuvan pysäyttimen tilasta ajan mittaan. Kun tämä lähestymistapa yhdistetään asianmukaiseen tuotevalikoimaan, säännölliseen ennaltaehkäisevään huoltoon ja huolelliseen ympäristön seurantaan, voimalaitokset ja teollisuuslaitokset voivat vähentää odottamattomia vikoja, pidentää pysäyttimen käyttöikää ja parantaa sähköjärjestelmiensä yleistä luotettavuutta.
