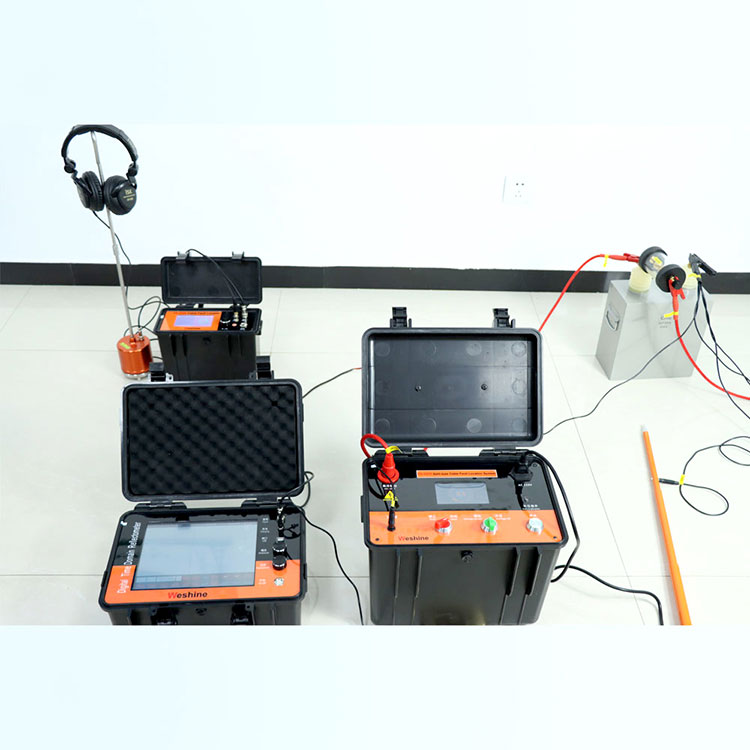

TDR-kaapelivikapaikannus: miten se toimii ja miksi se on välttämätöntä tarkan kaapelin diagnostiikassa

Vikojen etsiminen maahan upotetuista tai langallisista kaapeleista käsitti perinteisesti tuhoisia menetelmiä, kuten kaivamista koko pituudelta tai kaapelin leikkaamista. Tänään,TDR-kaapelin vikapaikannusmuuttaa tämän kokonaan.Weshinetarjoaa edistyneitäTDR-kaapelin vikapaikannusratkaisuja, jotka paikantavat vian paikat tuhoamatta. Ydinteknologia perustuu aika-alueen reflektometriaan, joka lähettää matalan energian pulssin alas kaapelia pitkin ja mittaa aikaa, joka kuluu heijastamiseen vioista.

Toimintaperiaate

A TDR-kaapelin vikapaikannustoimii kuin tutka kaapeleille. Se laukaisee lyhytkestoisen matalajännitteisen pulssin kaapeliin. Kun pulssi kohtaa impedanssin muutoksen – kuten avoimen piirin, oikosulun tai veden sisäänpääsyn – osa pulssista heijastuu takaisin. Laite mittaa aikaa pulssin lähettämisen ja vastaanottamisen välillä. Käyttämällä kyseisen kaapelityypin tunnettua etenemisnopeutta (Vp) se laskee etäisyyden vikaan kaavalla: Etäisyys = (nopeus × aika) / 2.

Miksi vaurioita ei tapahdu

Toisin kuin suuren potentiaalin testaajat, jotka rasittavat eristystä,TDR-kaapelin vikapaikannuskäyttää energiatasoja, jotka ovat paljon kaapelin kestojännitteen alapuolella. Se ei vaadi suuren virran syöttämistä tai kaapelin vaipan rikkomista. Mittaus on passiivinen kaapelin näkökulmasta - vain lyhyt, pienitehoinen signaali syötetään.Weshinesuunnittelu varmistaa, että jopa arkaluontoiset tiedot tai tietoliikennekaapelit pysyvät vahingoittumattomina testauksen aikana.

TDR-kaapelin vikapaikannus Usein kysyttyä Yleisiä kysymyksiä

Kysymys 1: Voiko TDR-kaapelivikapaikannus löytää vikoja jännitteisistä kaapeleista?

Vastaus:Kyllä, monet modernitTDR-kaapelin vikapaikannusyksiköt mukaan lukienWeshine, niissä on sisäänrakennetut suodattimet, jotka estävät 50/60 Hz tehosignaalit. Tämä mahdollistaa testaamisen pienjännitekaapeleilla aina 400 V AC tai DC asti vahingoittamatta laitetta tai kaapelia. Korkeajännitelinjojen turvallisuuden ja tarkkuuden vuoksi kaapeli tulee kuitenkin katkaista.

Kysymys 2: Millaisia ​​kaapelivikoja TDR-kaapelivikapaikannus voi tunnistaa katkaisematta kaapelia?

Vastaus: A TDR-kaapelin vikapaikannusvoi tunnistaa avoimet virtapiirit, oikosulut, jatkokset, veden tai kosteuden sisäänpääsy, murskatut osat ja syöpyneet liitokset. Heijastusaaltomuoto näyttää alaspäin suuntautuvan poikkeaman lyhyen vian osalta ja ylöspäin taipuman avoimen vian osalta. Se ei voi mitata resistiivisiä vikoja, joilla on erittäin korkea resistanssi (yli muutama sata ohmia) ilman lisätarvikkeita, kuten suurjännitteistä kaariheijastussuodatinta, mutta tavalliset matalaresistanssiset viat löytyvät helposti.

Kysymys 3: Kuinka tarkka on TDR-kaapelivikapaikannus pitkille yli 1 km:n kaapeleille?

Vastaus:Tarkkuus riippuu etenemisnopeuden (Vp) asetuksesta ja laitteen aikapohjan tarkkuudesta. Laadukkaat yksiköt, kutenWeshine TDR-kaapelin vikapaikannussaavuttaa ±1 % kantamasta tai ±0,5 metriä sen mukaan, kumpi on suurempi. 2 km:n kaapelilla tämä tarkoittaa virhettä 20 metrin sisällä. Tarkkuus paranee oikealla Vp-kalibroinnilla käyttämällä tunnettua kaapelin pituutta. Ympäristötekijät, kuten lämpötila ja kaapelin vanheneminen, voivat vaikuttaa hieman Vp:hen, joten kriittisiä mittauksia varten suositellaan uudelleenkalibrointia.

Käytännön sovellusesimerkki

Vikaetäisyyden mittaamiseksi käyttäjä kytkee laitteenTDR-kaapelin vikapaikannusyhteen johtimeen ja suojukseen tai maahan. Laite lähettää automaattisesti pulsseja ja näyttää heijastuneen aaltomuodon. Etäisyys vikaan luetaan suoraan näytöltä.Weshinemalleissa on yhden painikkeen automaattinen kalibrointi ja vikatyypin tunnistus, mikä vähentää käyttäjän virheitä ja testausaikaa.
