Mikä on TDR-kaapelin vikapaikannus ja kuinka se hyödyttää sähköjärjestelmiäsi

Artikkelin tiivistelmä:TheTDR-kaapelin vikapaikannuson olennainen työkalu kaapeleiden vikojen paikallistamiseen tehokkaasti ja tarkasti. Tämä blogikirjoitus tutkii TDR-kaapelivikapaikantimen toimintamekanismia, tyyppejä ja etuja eri toimialoilla. Tämän edistyneen tekniikan avulla sähköhuoltoa voidaan virtaviivaistaa, mikä varmistaa minimaalisen seisokkiajan ja paremman järjestelmän luotettavuuden.Weshine, johtava sähköalan yritys, tarjoaa korkealaatuisia TDR-kaapelivikapaikantimia, joiden avulla voit nopeasti tunnistaa ja korjata kaapeliviat. Lue, kuinka tämä tekniikka voi mullistaa sähköhuoltotyösi.

Sisällysluettelo

• Mikä on TDR-kaapelivikapaikannus?
• TDR-kaapelivikapaikantimien toimintaperiaate
• TDR-kaapelivikapaikantimien käytön edut
• TDR-kaapelivikapaikanninten tyypit
• Kuinka käyttää TDR-kaapelivikapaikanninta?
• TDR-tekniikan korjaamat yleiset kaapelivirheet
• FAQ

Mikä on TDR-kaapelivikapaikannus?

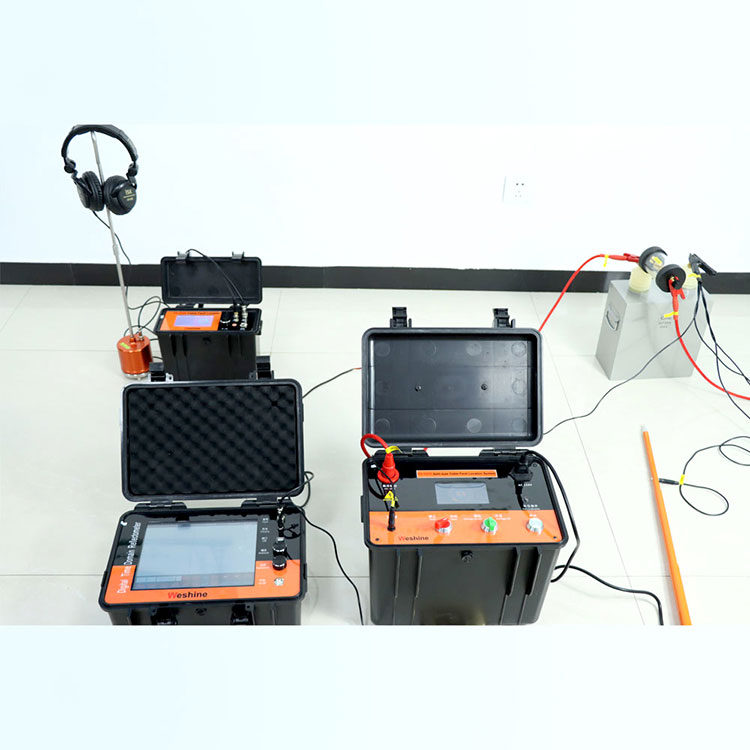

TDR (Time Domain Reflectometer) Cable Fault Locator on edistynyt työkalu, jota käytetään vikojen paikallistamiseen kaapeleissa. Se toimii lähettämällä sähköpulsseja alas kaapelia pitkin ja mittaamalla aikaa, joka kuluu pulssin heijastumiseen takaisin. Analysoimalla heijastunutta pulssia TDR voi määrittää vian sijainnin, onko kyseessä avoin virtapiiri, oikosulku tai mikä tahansa muu vika. Tämä tekniikka on ratkaisevan tärkeä teollisuudenaloilla, kuten televiestinnässä, sähköalalla ja rakentamisessa, joissa nopea ja tarkka kaapelivian havaitseminen on välttämätöntä.

TDR-kaapelivikapaikantimien toimintaperiaate

TDR-kaapelivikapaikannus toimii lähettämällä lyhyen sähköpulssin kaapeliin. Tämä pulssi kulkee kaapelia pitkin ja heijastuu takaisin, kun se kohtaa impedanssin muutoksen, kuten kaapelin vian tai katkeamisen. TDR mittaa aikaa, joka kuluu pulssin kulkeutumiseen vikaan ja takaisin, jolloin se voi laskea etäisyyden vikaan.

Tämä periaate on samanlainen kuin tutkatekniikka, mutta sähkömagneettisten aaltojen sijasta käytetään sähköpulsseja. TDR voi paikantaa tarkasti eri materiaaleista valmistettujen kaapeleiden viat, mukaan lukien kupari- ja valokaapelit.

TDR-kaapelivikapaikantimien käytön edut

• Nopea ja tarkka viantunnistus:TDR-kaapelivikapaikantimet voivat havaita vikoja nopeasti, mikä vähentää vianmääritykseen kuluvaa aikaa ja minimoi seisokkeja.
• Kustannustehokas:Vian tarkan sijainnin tunnistaminen eliminoi laajojen kaapelien vaihtojen tai tarpeettomien korjausten tarpeen, mikä säästää kustannuksia pitkällä aikavälillä.
• Monipuolisuus:Nämä laitteet voivat havaita vikoja erityyppisissä kaapeleissa, mukaan lukien virtakaapeleissa, tietoliikennekaapeleissa ja muissa kaapeleissa.
• Helppokäyttöisyys:TDR-kaapelivikapaikantimet ovat käyttäjäystävällisiä ja helppokäyttöisiä, joten ne ovat sekä aloittelevien että kokeneiden teknikkojen käytettävissä.

TDR-kaapelivikapaikanninten tyypit

TDR-kaapelivikahakulaitteita on useita tyyppejä, joista jokainen on suunniteltu tiettyihin sovelluksiin:

Kuinka käyttää TDR-kaapelivikapaikanninta?

1. Liitä laite:Liitä TDR-kaapelin vikapaikannus kaapelin toiseen päähän.
2. Aseta parametrit:Aseta tarvittavat parametrit, mukaan lukien kaapelin tyyppi, pituus ja testitaajuus.
3. Aloita testi:Aktivoi laite lähettääksesi sähköpulssin kaapelin läpi.
4. Analysoi tulokset:TDR näyttää etäisyyden ja vian tyypin näytöllä, jolloin voit paikantaa ongelman.
5. Vian korjaaminen:Suorita tulosten perusteella viallisen kaapeliosan tarvittava korjaus tai vaihto.

TDR-tekniikan korjaamat yleiset kaapelivirheet

TDR-kaapelivikapaikantimet ovat tehokkaita erityyppisten kaapelivikojen havaitsemisessa, mukaan lukien:

• Avoimet piirit:Kaapelin katkeaminen estää sähkösignaalin kulkemisen.
• Oikosulut:Tahaton kosketus johtimien välillä, mikä aiheuttaa suoran virran.
• Maadoitusvirheet:Ongelma, jossa kaapeli on vahingossa kytketty maahan.
• Kaapelin eristysvauriot:Kaapelin eristyksen rikkoutuminen, joka johtaa vuotoon tai häiriöön.

FAQ

Mikä on suurin etäisyys, jonka TDR-kaapelivikapaikannus voi havaita?

Havaintoalue riippuu mallista ja kaapelityypistä, mutta tyypilliset TDR-laitteet voivat havaita vikoja jopa 10 kilometrin etäisyydeltä.

Voiko TDR-kaapelin vikapaikannus havaita vikoja valokuitukaapeleissa?

Kyllä, tietyt TDR-mallit pystyvät havaitsemaan vikoja valokuitukaapeleissa ja tarjoavat yksityiskohtaisen analyysin kaapelin tilasta.

Soveltuvatko TDR-kaapelivikapaikat kaikille teollisuudenaloille?

Kyllä, TDR-kaapelivikapaikantimet ovat monipuolisia ja niitä voidaan käyttää useilla eri aloilla, kuten televiestinnässä, sähkönjakelussa ja rakentamisessa.

Kuinka tarkka on TDR-kaapelivikapaikannus?

TDR-kaapelivikapaikantimet ovat erittäin tarkkoja, ja ne pystyvät paikantamaan viat muutaman metrin säteellä kaapelin tyypistä ja testiolosuhteista riippuen.

Lisätietoja TDR-kaapelivikapaikantimista tai jos olet kiinnostunut ostamaan korkealaatuisia laitteita,ota meihin yhteyttätänään! Weshinen tiimimme on valmis auttamaan sinua oikean ratkaisun valinnassa tarpeisiisi.
