100 kV osittaispurkaukseton AC Hipot-testijärjestelmä

100 kV osittaispurkauksen vapaa AC Hipot Test System on ammattimainen korkeajännitteen testausratkaisu, joka on kehitetty muuntajien, kytkinlaitteiden, eristimien, kaapeleiden, läpivientien, GIS-laitteiden ja muiden sähkölaitteiden vaihtovirtakestävyystesteihin ja osittaisen purkauksen havaitsemiseen.

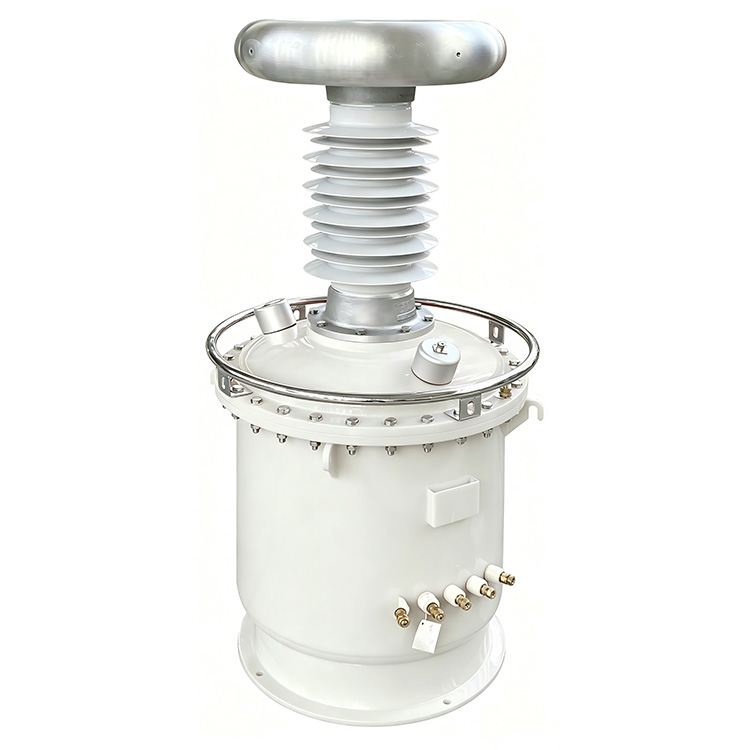

Järjestelmä käyttää SF6-kaasueristettyä testimuuntajaa perinteisen öljyun upotetun rakenteen sijaan, mikä eliminoi öljyn saastumisen riskin ja vähentää merkittävästi laitteen painoa 20–60 %.Tässä muuntajassa on erinomainen eristys ja erittäin pieni osapurkaus, ja se saavuttaa PD-tason ≤3 pC. Täysi järjestelmä pitää osittaispurkauksen korkeintaan 5 pcC, kun sitä käytetään nimellisjännitteellä.

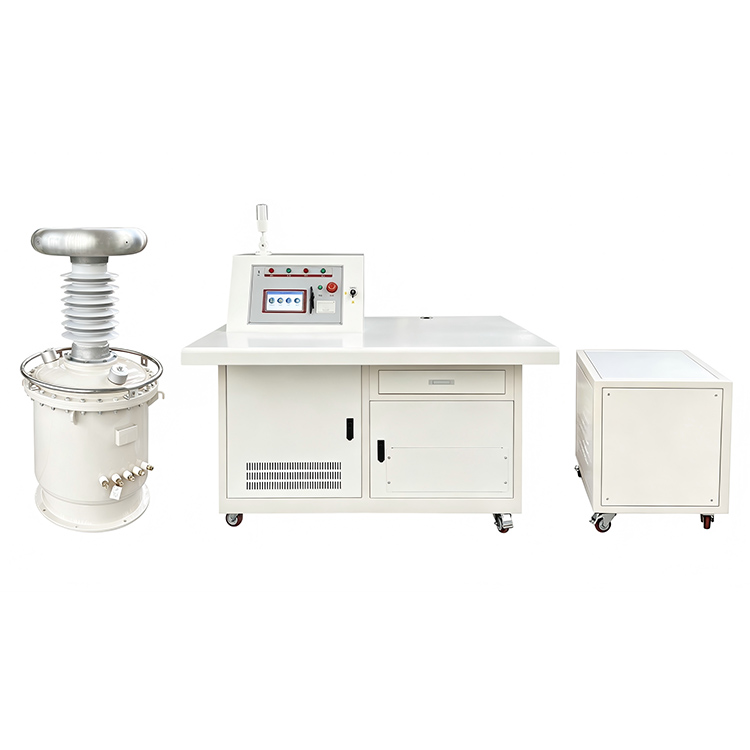

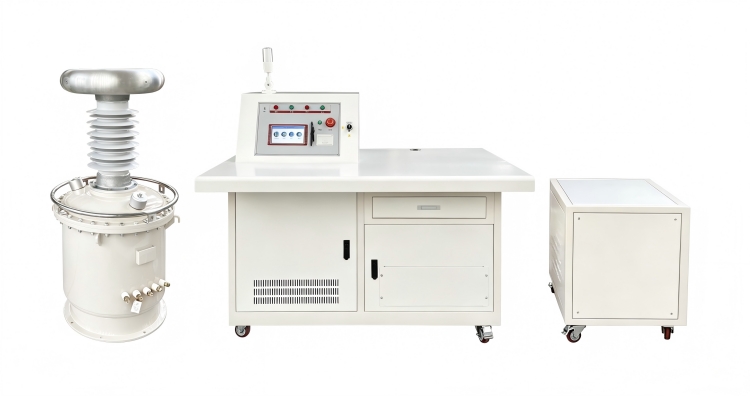

Tämä täydellinen integroitu testijärjestelmä on koottu korkeajännitteisen testimuuntajan, kytkentäkondensaattorin, suurjännitevirranrajoitusreaktorin, pienjännitekompensointireaktorin, eristysmuuntajan, automaattisen käyttökonsolin sekä kompensointikaapin kanssa. Sen sisäänrakennettu pienjännitekompensointirakenne voi tehokkaasti alentaa tulovirran kulutusta enintään 60 %, mikä auttaa nostamaan energiatehokkuutta ja leikkaamaan päivittäisiä käyttökustannuksia.

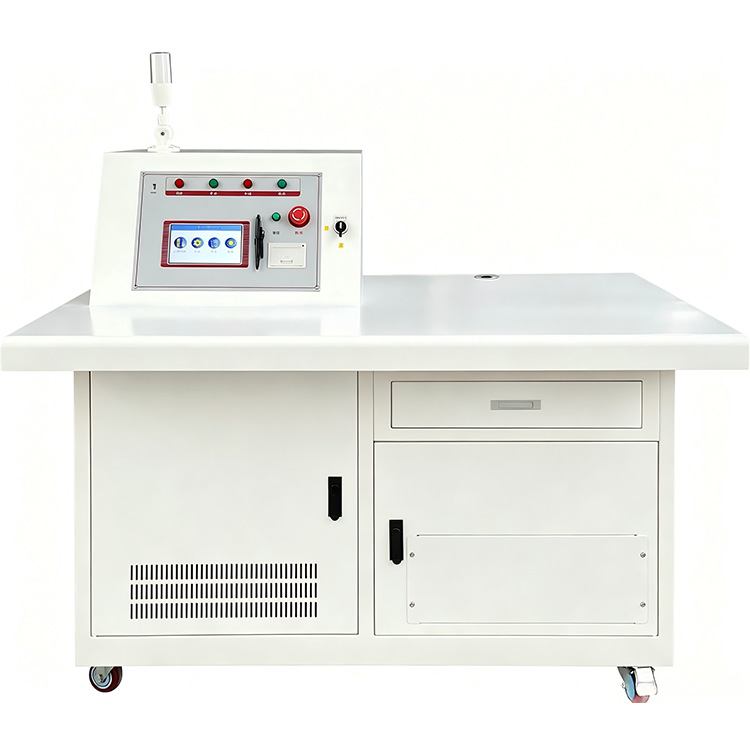

7 tuuman värillisen kosketusnäytön ohjauskonsolilla varustettu järjestelmä tukee sekä automaattisia että manuaalisia testaustiloja. Käyttäjät voivat määrittää itsenäisesti jopa viisi jänniteportasta, jänniteramppinopeutta ja kestämään testien kestoa. Automaattiset testaustoiminnot sisältävät jännitteen nostamisen, kompensointikytkennän, ajoituksen, jännitteen alentamisen, tietojen tallennuksen ja raporttien tulostamisen, mikä parantaa huomattavasti testauksen tehokkuutta ja toistettavuutta.

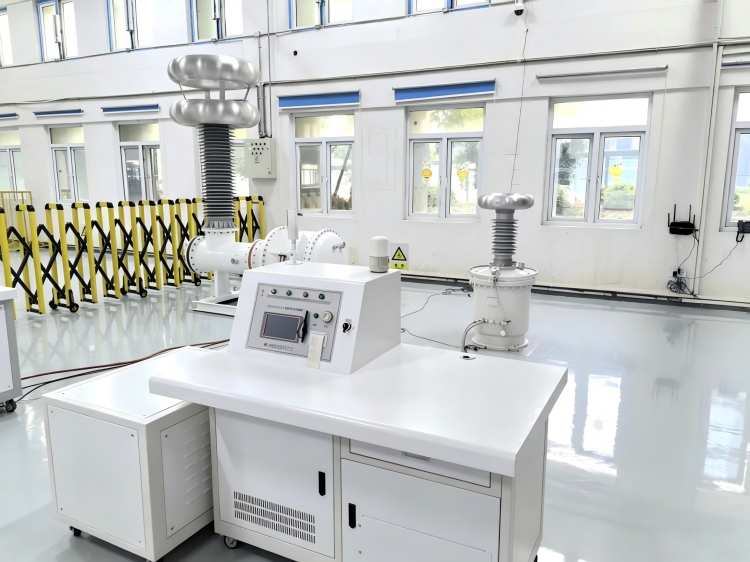

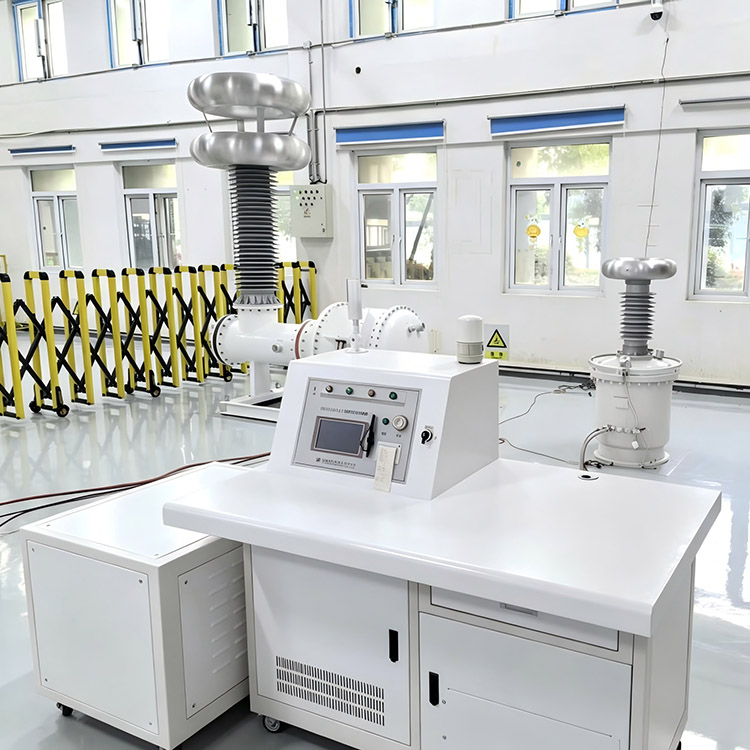

Suunniteltu suurjännitelaboratorioihin ja kenttätestaussovelluksiin, järjestelmä tarjoaa vakaan sinimuotoisen lähdön alle 5 aaltomuodon vääristymällä, alhaisen toimintahäiriön ja luotettavan suojan ylijännite- ja ylivirtaolosuhteita vastaan. Skaalautuvan rakenteen ansiosta samankaltaiset tuotesarjan järjestelmät voivat saavuttaa jopa 1200 kV:n jännitteen ultrakorkeajännitetestaussovelluksissa.

Tuoteopas

Miten järjestelmä toimii

100 kV:n osittaisen purkauksen vapaa AC Hipot-testijärjestelmä tuottaa vakaan korkeajännitteisen tehotaajuuslähdön SF6-eristetyn testimuuntajan kautta. Testauksen aikana kytkentäkondensaattori ja mittauspiiri valvovat jatkuvasti osittaista purkaustoimintaa, kun taas automaattinen ohjausjärjestelmä hallitsee jännitteen nousu-, pito- ja vähennysprosesseja.

Pienjännitteinen kompensointireaktori leikkaa tarvittavaa tulovirtaa, mikä parantaa energiatehokkuutta ja keventää kytketyn teholähteen kuormitusta. Koko järjestelmä pystyy suorittamaan kestojännitetestauksen ja osittaisen purkausmittauksen samanaikaisesti, joten käyttäjät voivat tehdä perusteellisen arvioinnin kaikenlaisten suurjännitelaitteiden eristyssuorituskyvystä.

Ominaisuudet

1、SF6-kaasueristetty muuntajarakenne ilman öljyn saastumista

2、Yleinen osapurkaustaso ≤5pC

3、Muuntajan osapurkaustaso ≤3pC

4、 Nimellislähtöjännite jopa 100kV

5、Loistehokompensointi vähentää lähdevirtaa jopa 60 %

6、Automaattiset ja manuaaliset testaustilat

7、 Viisivaiheiset ohjelmoitavat jännite- ja ajoitusasetukset

8、Säädettävä jännitteen ramppinopeus 0,5kV/s - 2,5kV/s

9、Automaattinen kompensoinnin kytkentä ja jännitteen säätö

10、Historiallisten tietojen tallennus- ja tulostustoiminnot

11、Erittäin tarkka jännitteen mittaus

12、Vakaa siniaaltolähtö säröllä ≤5 %

13、Matalameluinen toiminta ≤65dB

14、Kattava ylijännite- ja ylivirtasuoja

15、Sopii osittaiseen purkaukseen ja vaihtovirtakestävyysjännitteen testaukseen

Sovelluskentät

1, Sähköyhtiöt

Käytetään muuntajien, kytkinlaitteiden, GIS-laitteiden, kaapeleiden ja sähköasemalaitteiden rutiinieristystestaukseen ja osittaisen purkauksen arviointiin.

2, High Voltage Laboratories

Soveltuu tyyppitestaukseen, tehdashyväksyntätestaukseen ja tutkimusprojekteihin, jotka edellyttävät erittäin alhaista osittaista purkamista.

3, muuntajavalmistajat

Käytetään teho- ja jakelumuuntajien laadunvalvontaan, eristystarkastukseen ja tehdastestaukseen.

4. Yliopistot ja tutkimuslaitokset

Tukee suurjännitetekniikan koulutusta, eristystutkimusta ja edistyneitä sähkötestausprojekteja.

5. Teollisuus- ja kaivosyritykset

Tarjoaa kriittisten sähkölaitteiden ennakoivan kunnossapidon testauksen ja eristyskunnon arvioinnin.

Tyypillisiä testikohteita

1、 Muuntajan AC:n kestävyysjännitetestaus

2、GIS-osittaisen purkauksen testaus

3, korkeajännitekytkinlaitteiden testaus

4, Virtakaapelin eristyksen testaus

5, eristimen ja holkkien testaus

6, sähkölaitteiden tehtaan hyväksyntätestaus

7, High Voltage Laboratory Research

8, Ennaltaehkäisevät huolto-ohjelmat

Weshinen edut

Weshine Electric keskittyy korkeajännitteisten testauslaitteiden sekä osapurkausmittausjärjestelmien kehittämiseen ja valmistukseen. SF6-kaasueristeillä varustetuissa AC-kestojännitteen testiyksiköissämme on erittäin pieni osapurkausteho, älykäs automaattinen toiminta, tehoa säästävä kompensointitekniikka ja luotettavat turvasuojamoduulit. Kaikki Weshinen ratkaisut on suunniteltu kestämään tiukat testaustehtävät sekä laboratorioissa että paikan päällä työympäristöissä, ja ne auttavat asiakkaita suorittamaan tarkat eristyksen suorituskyvyn tarkistukset, täyttämään asiaankuuluvat alan standardit ja ylläpitämään korkeajännitelaitteidensa vakaata ja pitkäkestoista toimintaa.
