Osittainen purkautumaton AC-kestojännitetestijärjestelmä

Edistynyttä SF6-kaasueristettyä muuntajatekniikkaa hyödyntävä osittapurkausvapaa AC-vastusjännitteen testijärjestelmä tarjoaa vakaan 250 kV ulostulon ≤5 pC:n kokonaispurkaustasolla. Älykäs automaattinen ohjaus, loistehon kompensointi, hiljainen toiminta ja kattavat suojaustoiminnot ovat ihanteellisia sähkölaitoksille, teollisuusyrityksille, yliopistoille, tutkimuslaitoksille ja suurjännitelaboratorioille.

Kun voimateollisuus nostaa eristyksen tarkastuksen ja mikroosittaispurkauksen havaitsemisen standardeja, tämä testausyksikkö on kehitetty vastaamaan tällaisia ​​markkinoiden vaatimuksia. Perinteisistä öljytäytteisistä testimuuntajista poiketen SF6-eristys poistaa öljyvuotojen ja saastumisen riskit ja vähentää laitteiden kokonaispainoa 20–60 % helpottaen kuljetusta ja sijoittamista.

Kaikkia näitä luotettavia suorituskykyjä tukee ammattimainen valmistusvoima.Weshine® on moderni korkean teknologian tehdas, joka on erikoistunut sähköjärjestelmien automaatiolaitteiden ja testausinstrumenttien tutkimukseen ja kehitykseen, tuotantoon, myyntiin ja huoltoon. Tuotteita myydään maailmanlaajuisesti ja ne ovat saaneet positiivista palautetta monilta asiakkailta.

Suorituskyky

Osittainen purkausvapaa AC-vastusjännitteen testausjärjestelmä käyttää SF6-kaasueristeisiä muuntajia ylläpitämään vakaata 250 kV ulostuloa, rajoittaen koko sarjan osittaisen purkauksen arvoon ≤5 pC. Älykäs automaattiohjaus, loistehon kompensointi, alhainen melutaso ja monikerroksinen turvallisuussuoja tekevät siitä käytännöllisen valinnan voimatehtaille, teollisuusasiakkaille, yliopistoille ja tutkimuslaboratorioille.

Koko koneen osapurkausindeksi osuu arvoon ≤5 pC, ja sisäänrakennettu SF6-muuntaja tuottaa vain ≤3 pC osittaispurkauksen nimellisjännitteellä. Erinomainen eristyskyky tekee siitä ihanteellisen osittaisen purkauksen tarkastukseen, tehdashyväksyntätarkastuksiin, eristystarkastukseen ja erilaisiin suurjännitetutkimustehtäviin.

Rakenne

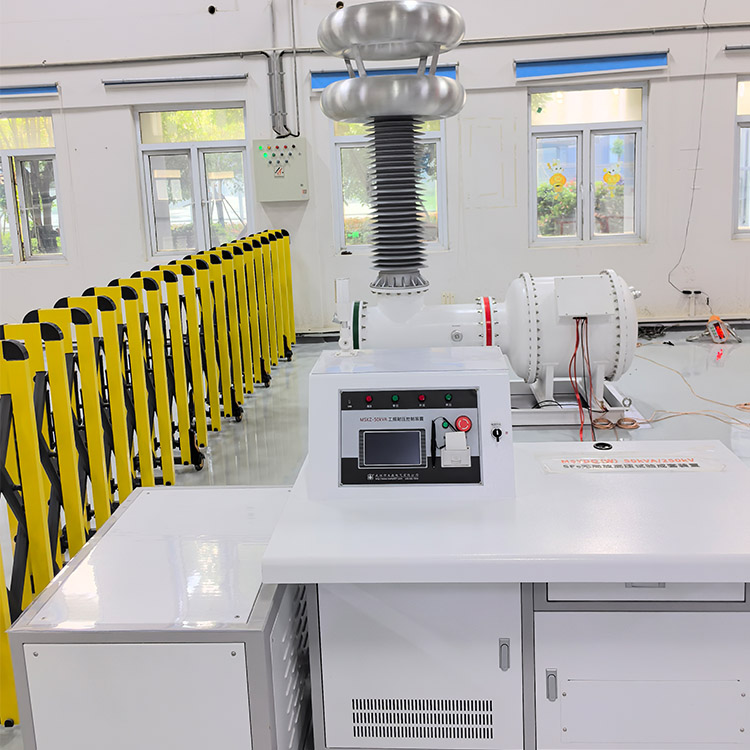

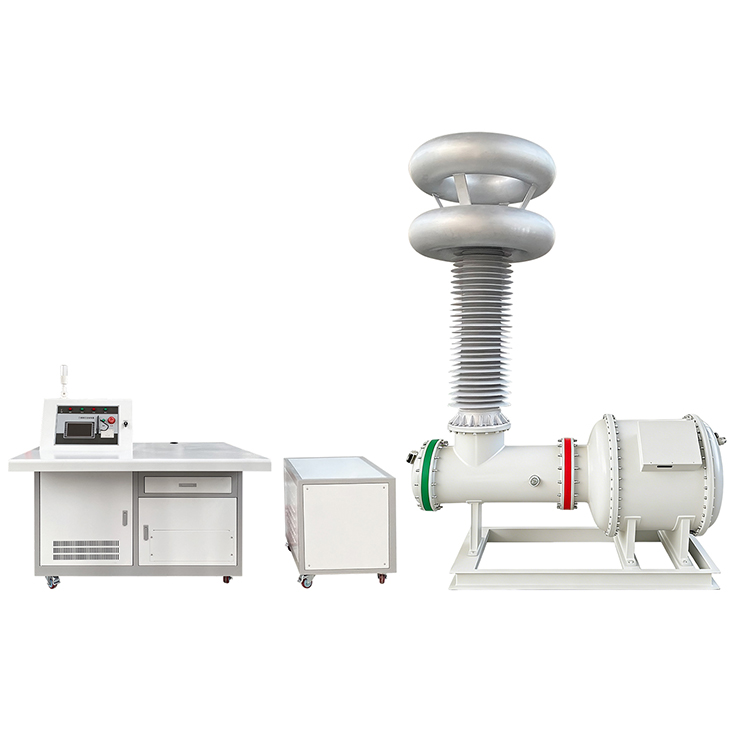

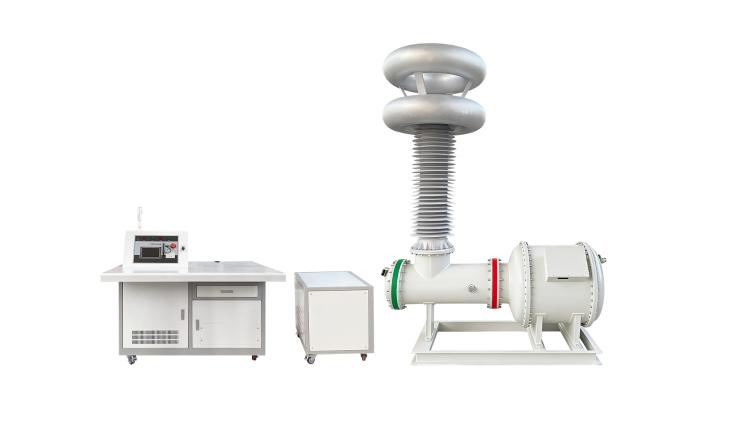

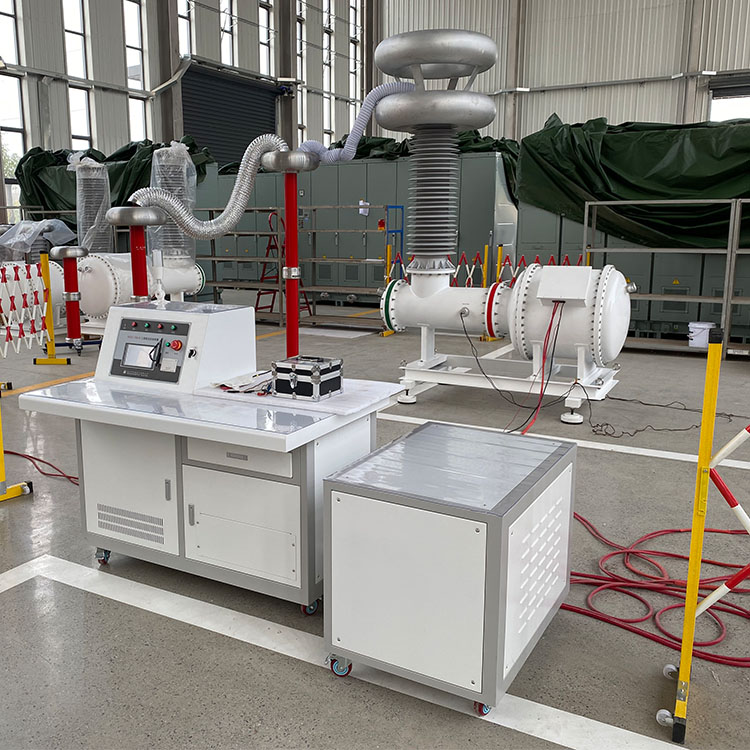

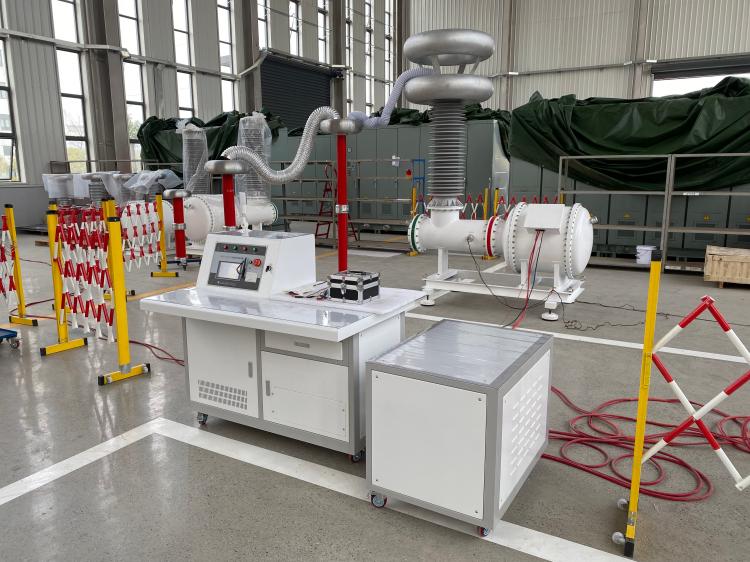

Täydellinen paketti sisältää SF6-eristetyn testimuuntajan, kytkentäkondensaattorin, suurjännitevirtaa rajoittavan reaktorin, pienjännitteen kompensointireaktorin, eristysmuuntajan ja täysautomaattisen ohjauskaapin. Matalajännitteen kompensointitekniikka vähentää syöttövirrankulutusta jopa 60 %, mikä parantaa huomattavasti testauksen tehokkuutta ja alentaa virransyöttövaatimuksia.

Ohjaus

Osittainen purkausvapaa AC-vastusjännitteen testijärjestelmä on varustettu 7 tuuman värillisen kosketusnäytön ohjausyksiköllä, joka tukee sekä automaattisia että manuaalisia käyttötiloja. Käyttäjät voivat asettaa viisi erillistä jännitesegmenttiä, säätää tehostusnopeutta ja pitoaikaa vapaasti. Automaattiset toiminnot kattavat jännitteen noston, kompensointikytkennän, ajoituksen, paineenpoiston testauksen jälkeen, tietojen tallennuksen, tietueiden haun ja testiraporttien tulostuksen.

Turvallisuus

Vakaan ja turvallisen toiminnan takaamiseksi laite tuottaa tasaisen siniaaltojännitteen aaltomuodon vääristymällä alle 5 % ja ajomelulla alle 65 dB. Ylijännite- ja ylivirtasuojamekanismit on täysin varustettu. Sen modulaarinen runko tukee myöhempiä päivityksiä, ja se on laajennettavissa ultrakorkeajännitetestausta varten 1200 kV asti.

Ominaisuudet

1、SF6-kaasueristetty muuntajatekniikka

2 、 Öljytön muotoilu ilman ympäristön saastumista

3、Täyden järjestelmän osapurkaustaso ≤5pC

4、Muuntajan osapurkaustaso ≤3pC

5、 Nimellislähtöjännite jopa 250kV

6, Nimelliskapasiteetti 50 kVA

7、Loistehokompensointi vähentää tulovirtaa jopa 60 %

8、Automaattiset ja manuaaliset testaustilat

9、 Viisivaiheiset ohjelmoitavat jännite- ja ajoitusasetukset

10、Säädettävä jännitteen ramppinopeus

11、 Älykäs jännitteen säätö ja kompensointikytkentä

12、Historiatietojen tallennus ja raporttien tulostus

13、Vakaa siniaaltolähtö säröllä ≤5 %

14、Matala toimintamelu ≤65dB

15、Korkeajännitteinen ylijännitesuoja

16、pyrstövirta-ylivirtasuoja

17、Soveltuu osittaiseen purkaukseen ja vaihtovirtakestävyysjännitteen testaukseen

Sovellukset

1、 Muuntajan AC:n kestävyysjännitetestaus

2、GIS-osittaisen purkauksen testaus

3, kytkinlaitteiden eristyksen testaus

4, korkeajännitekaapelin testaus

5、holkkien testaus

6, eristimen testaus

7, Factory Aceptance Testing (FAT)

8, High Voltage Laboratory Testing

9、Sähkölaitteiden tyyppitestaus

10, Ennaltaehkäisevät huolto-ohjelmat

Weshinen edut

Weshine Electric on ammattimainen korkeajännitetestauslaitteiden ja osittaisen purkausmittausjärjestelmien valmistaja. VS-W-sarjan osittaispurkausvapaissa vaihtovirtajännitteen testausjärjestelmissämme yhdistyvät edistynyt SF6-eristystekniikka, erittäin alhainen osittaisen purkauksen suorituskyky, älykäs automaatio ja luotettava turvallisuussuoja. Vaativiin laboratorio- ja kenttäsovelluksiin suunnitellut Weshine-ratkaisut auttavat asiakkaita parantamaan testaustarkkuutta, varmistamaan säädöstenmukaisuuden ja parantamaan laitteiden pitkäaikaista luotettavuutta.
