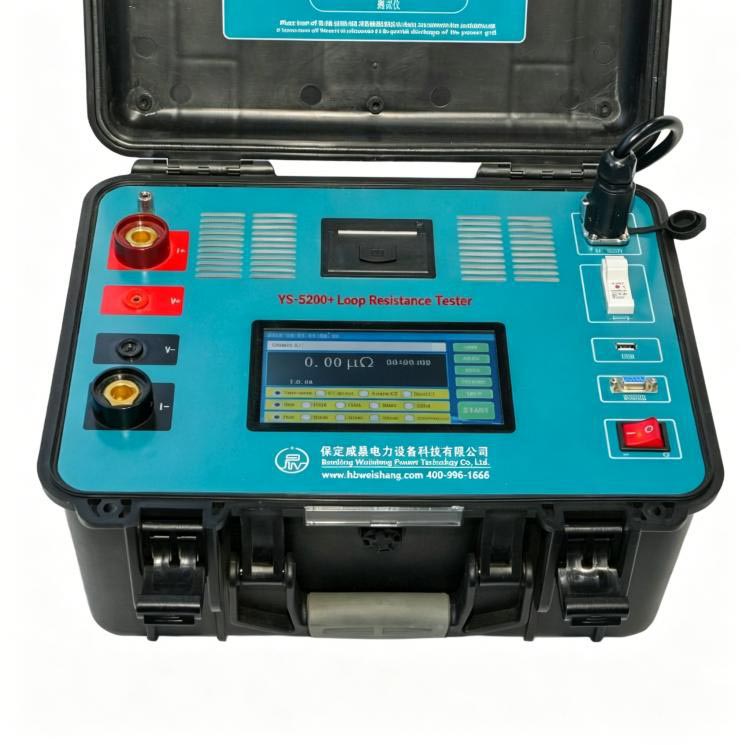

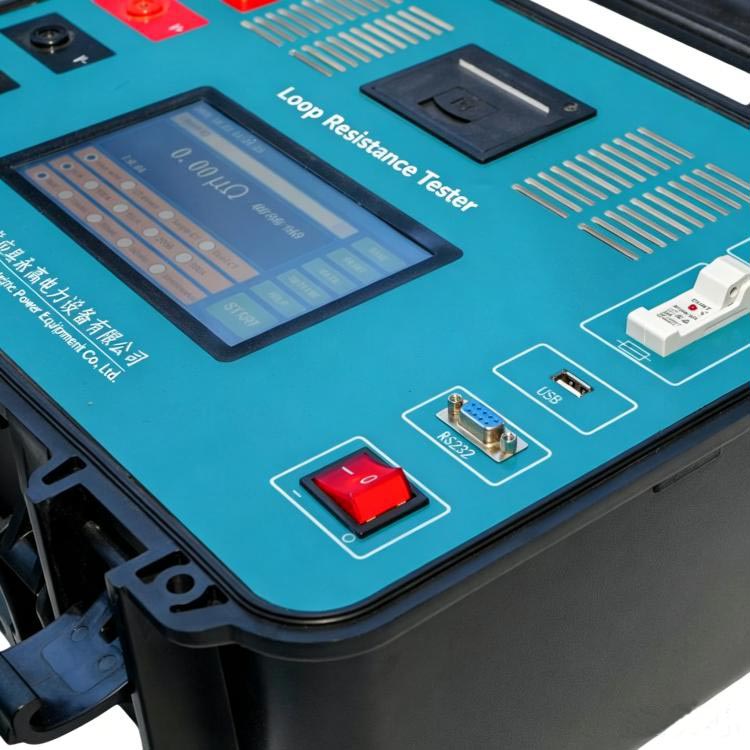

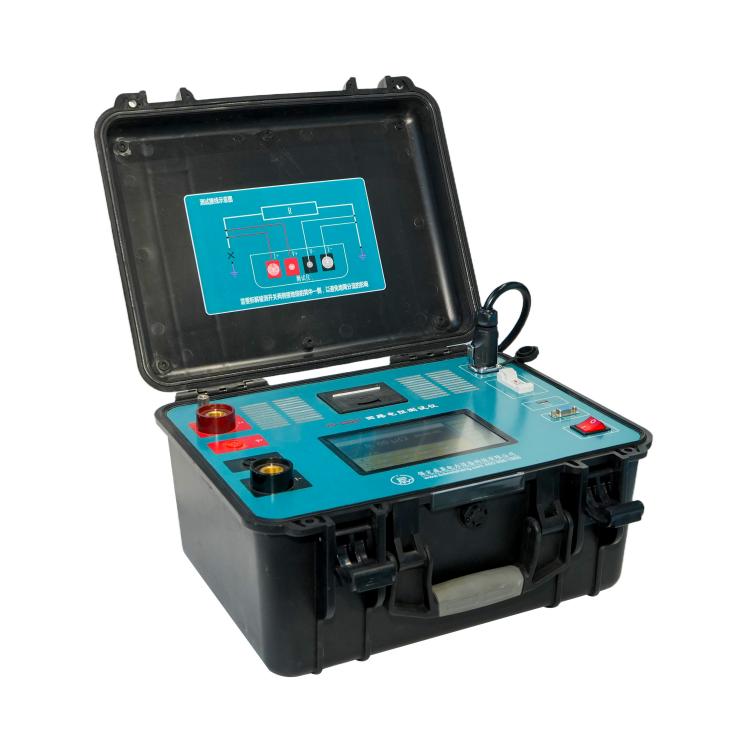

Älykäs pöytäkoneen 300A piirivastustesteri

Kestävä Desktop 300A Intelligent Circuit Resistance Tester, jonka tarjoaa ammattimainen valmistaja ja toimittaja Kiinassa Weshine, tuottaa tarkat mikroohmilukemat katkaisimissa, erottimissa, maadoituskytkimissä ja virtakiskoliitoksissa, vaikka virta kulkee yksittäisten silmukoiden tai useiden rinnakkaisten haarojen kautta.

Rakensimme tämän yksikön noudattaen DL/T845.4-2019- ja IEC-nelijohdintestausstandardeja, jotka vastaavat täysin alan vaatimuksia korkean virran vastuksen havaitsemisesta.

Koneen sisällä on suuritehoinen vakiovirtalähde, joka on yhdistetty monikanavaiseen virrantunnistuslaitteistoon. Tämä rakenne pitää lähtövirran tasaisena ja jännitteen näytteenoton tarkana, jopa työskennellessään monimutkaisten rinnakkaisten maadoitusverkkojen kanssa, mikä on keskeinen syy siihen, että suunnitteluurakoitsijat tekevät toistuvia joukkotilauksia tälle mallille.

Perusmittausperiaatteet

Desktop 300A älykäs piirivastustesteri perustuu kahteen keskeiseen toiminnalliseen moduuliin:

1.Säädettävä korkea vakiovirtalähtö: 50A–300A

2. Langaton DC-puristinanturi: 0~±600A virranotto

Se laskee todellisen kosketusresistanssin Ohmin lain perusteella: R = V / I₀

V = jännitehäviö havaittu kosketuspisteissä

I₀ = todellinen virta, joka kulkee testatun haaran läpi

Älykkäät testaustilat (ydininnovaatio)

weshine Electric integroi neljä edistynyttä testaustilaa tukemaan erilaisia ​​kenttäolosuhteita:

1. Perinteinen piirivastustila

Käyttäjien on irrotettava maadoitusverkon toinen puoli ohittaakseen shunttivirran häiriöt. Testeri syöttää jopa 300A tasavirtaa ja lukee jännitehäviötietoja. Tämä tila saavuttaa suurimman tarkkuuden ja toimii hyvin suunnitelluissa huoltokohteissa.

2. Kiinnitä suora mittaustila

Maadoitusliitäntöjä ei tarvitse irrottaa. Langaton puristin seuraa reaaliaikaista haaravirtaa I₀, jonka jälkeen kone laskee resistanssin automaattisesti arvolla R=V/I₀. Kohokohdat: Ei purkamista, nopeampi kenttätestaus, turvallisempi asuinalueen kunnossapitoon.

3. Yksipuolinen shunttitila

Soveltuu rinnakkaisiin maadoitusasetelmiin, kuten kaapin maadoitus ja hajautetut maadoitusverkot. Puristin mittaa shunttihaaran virtaa I₂, ja laite laskee tehokkaan testivirran arvolla I₀=I1−I2 ennen resistanssin laskemista. Se korjaa osittaisten rinnakkaisten virtojen aiheuttamat tarkkuusvirheet.

4. Kaksipuolinen shunttitila

Suurille maadoitusverkoille, joissa sähköasemien kaksisuuntaiset jakovirrat. Kaksi puristinta keräävät I21- ja I22-haaravirrat, järjestelmä laskee I₀=I₁−I21−I22 saadakseen todelliset resistanssitiedot monihaaraisille verkoille.

Turva- ja kiinnitysjärjestelmän suunnittelu

Sopivat langattomat puristimet voivat tunnistaa tasavirran suunnan automaattisesti.

Avaimen puristimen tekniset tiedot:

1、DC-testialue: 0 - ±600A

2、On kohdistettava oikeaan virran suuntaan tarkkojen tietojen saamiseksi

3、Sisäänrakennettu kalibrointitoiminto mittauspoikkeaman kompensoimiseksi

Käyttöturvallisuusmuistutukset:

1、Älä käytä puristinta sen mittausalueen ulkopuolella laitteistovaurioiden välttämiseksi

2、Asenna puristimet virran suuntamerkkien mukaisesti lukemien vakauttamiseksi

3. Suorita kalibrointi säännöllisesti tietojen virheiden vähentämiseksi

Vaiheittainen käyttöopas

Tämä työpöytätestauslaite noudattaa tavallisia kenttätestauksen työnkulkuja korkean virran skenaarioissa.

Vaihe 1: Järjestelmän valmistelu

Varmista, että laitteen virta on katkaistu täysin, maadoitus on tehty ja akut on ladattu täyteen. Joukkohankinta-asiakkaat voivat saada täydelliset toimintakäsikirjat lähetyksen mukana.

Vaihe 2: Kytkentäasetukset

I+ ja I- kytketään testipiirin kahteen päähän; V+ ja V- kiinnitetään sisäisiin jännitteen näytteenottopisteisiin. Aseta aina jänniteanturit virtasilmukan sisäpuolelle, jotta vältetään johdinresistanssihäiriöt.

Vaihe 3: Tilan valinta

Valitse yksi testitila: perinteinen purkamistila, puristussuora tila, yksi shunttitila tai kaksoisshunttitila. Aseta sitten lähtövirta (50A–300A) ja testin kesto (Nopea / 10s / 30s / 60s / Jatkuva).

Vaihe 4: Mittausprosessi

Kone suorittaa virran ylösajon, vakauden ohjauksen, reaaliaikaisen virranoton, jännitteen näytteenoton, resistanssilaskelman ja lämpötilan kompensoinnin automaattisesti ilman manuaalista säätöä.

Vaihe 5: Tulosnäyttö

Näytöllä näkyy kokonaisvirta I₁, haaraliittimen virrat (I2 / I21 / I22), resistanssiarvo mikroohmeina, testiaika ja stabiilisuustila.

Vaihe 6: Tietojen hallinta

Käyttäjät voivat tallentaa testilokit paikalliseen muistiin, viedä tietueita FAT32-USB-asemien kautta, tulostaa raportteja valinnaisilla tulostusmoduuleilla ja tarkastella historiallisia testitietoja milloin tahansa.

Sovellusskenaariot

Tämä Desktop 300A älykäs piirivastustesteri hoitaa vastuksen havaitsemistehtävät monimutkaisissa maadoituksissa ja voimakkaissa sähkömagneettisissa häiriöolosuhteissa, joita ostajat käyttävät laajasti seuraavilta aloilta:

1. Suuret sähköasemat

2, Voimantuotantolaitokset

3 、 Teolliset kytkinlaitteet

4, korkeajännitteiset siirtolaitteet

5, maadoitusverkot

Järjestelmä toimii luotettavasti seuraavissa olosuhteissa:

1, Voimakkaat sähkömagneettiset häiriöt

2、Rinnakkaisvirran jakautuminen

3、、Rajoitettu yhteys katkaisemiseen

4 、 Jatkuvat huoltotoimenpiteet

Tyypillisiä testauskäyttöjä

1、Kosketusresistanssitesti suurjännitekatkaisimille

2、Sähköaseman maadoitusverkkojen vikatarkastus

3、Kiskokiskojen liitosten vastuksen tunnistus

4、 Rutiinihuolto GIS/AIS-kytkinkaapeille

5、 Tehtaan laaduntarkastus voimalaitoksen sähkölaitteille

6. Siirtoverkkojen maajärjestelmäanalyysi

7 、 Teollisuuden sähkönjakelujärjestelmien vianetsintä

Weshinen edut

Rakensimme Desktop 300A Intelligent Circuit Resistance Testerin, jossa on monimuotoinen mittausarkkitehtuuri, ratkaisemaan hankalia rinnakkaisvirta- ja monimutkaisia ​​maadoitusongelmia nykyaikaisissa sähköjärjestelmissä. Langattoman puristimen purkamattomuuden testaus vähentää ylläpitoseisokkeja ja parantaa merkittävästi työpaikan turvallisuutta, minkä vuoksi monet sähköpalveluntoimittajat solmivat kanssamme pitkäaikaisia ​​toimitussopimuksia.

Monikanavaiset reaaliaikaiset virranlaskenta-algoritmit varmistavat tarkat resistanssiarvot myös rinnakkaisissa maadoitusympäristöissä. Suuri 300 A:n virtalähde hajottaa nopeasti vanhentuneiden kontaktipintojen oksidikerrokset ja tuottaa luotettavampia testituloksia kuluneille johtaville liitoksille. Sisäänrakennettu älykäs lämmönsäätö pitää yksikön vakaana pitkissä suurvirtakuormissa.

Käyttäjäystävällisen teollisen muotoilun edut ostajille:

1、Monitila älykäs toiminta

2、Visualisoitu reaaliaikainen nykyisten tietojen näyttö

3、Täysi sarja automaattisia turvasuojatoimintoja

4 、 Strukturoitu tietojen tallennus ja vienti

Ota heti yhteyttä myyntitiimiimme saadaksesi räätälöidyt tarjoukset ja täydelliset tekniset parametritiedostot projektisi hankintaan.
