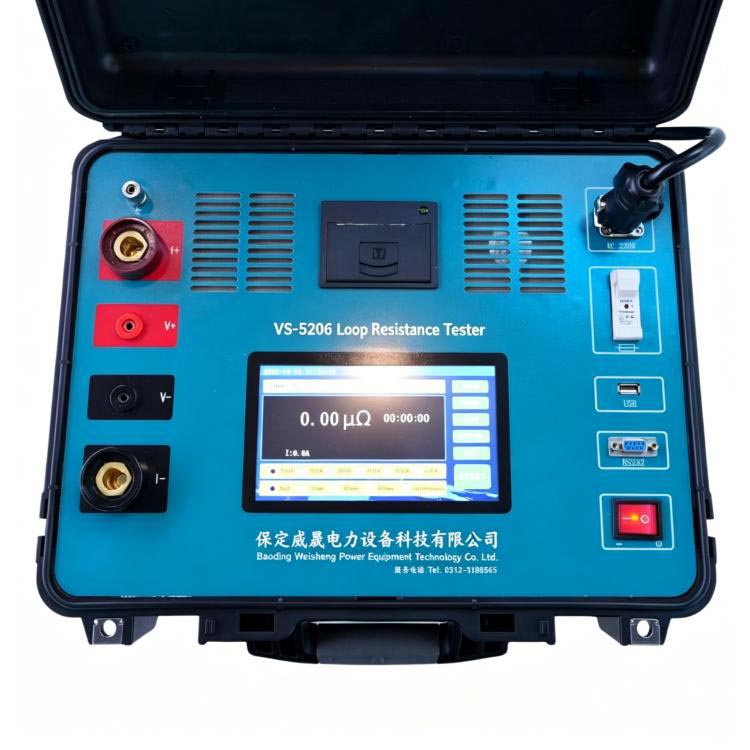

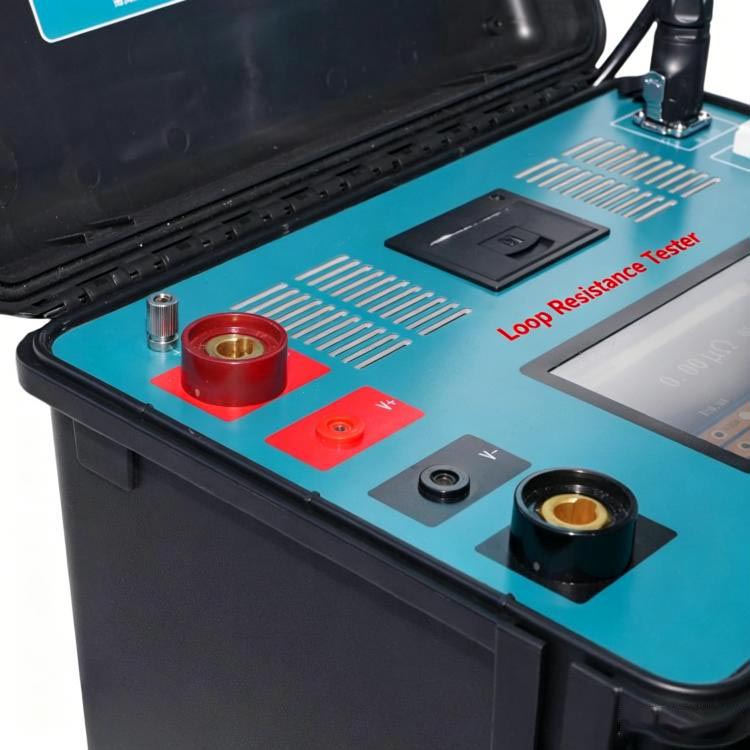

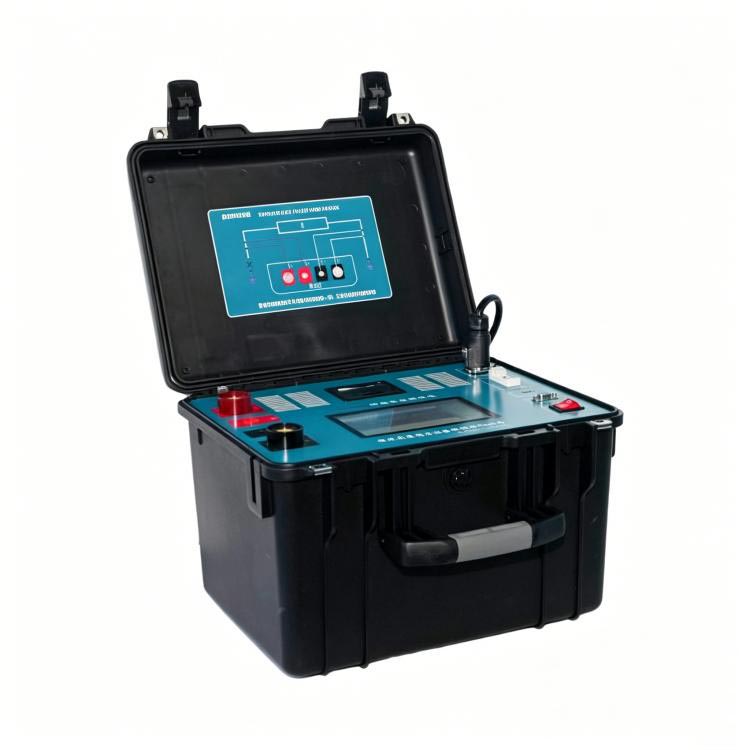

Suurvirran kosketusresistanssin testaaja värillisellä kosketusnäytöllä

Ammattimaisena valmistajana Kiinassa Weshine haluaa tarjota sinulle laadukkaan korkeavirran kosketusresistanssin testauslaitteen värillisen kosketusnäytön kanssa, joka on päivitetty älykäs vastusmittari, joka on suunniteltu korkeajännitteisten laitteiden kosketinten testaukseen. Suuren testivirran injektointi poistaa häiriöt pinnan hapetuskerroksista ja epävakaista kosketuspisteistä, joten testaajat saavat luotettavat lukemat laitteiden huoltoa edeltäviä tarkastuksia ja tehtaan hyväksymistarkastuksia varten. Suurostajat voivat yhdistää tämän laitteen täydellisiin sähkötestaustyökalusarjoihinsa yhden luukun hankintaa varten.

Käyttäjät voivat valita säädettävän lähtövirran 50A - 600A, mikä vastaa eri sähkölaitteiden testauskriteerejä ja nimellisparametreja. Suurvirtatestitila arvioi tarkasti katkaisijoiden, GIS-laitteiden, irrotuskytkimien, virtakiskojen ja kaapeliliitosten koskettimien kunnon, mikä on pakollinen työkalu tehtaiden tarkastusryhmille ja sähköalan urakoitsijoille.

Tässä värillisen kosketusnäytön suurvirtakosketusvastuksen testaajassa on 7 tuuman teollinen värikosketusnäyttö, jossa on helppokäyttöinen käyttöpaneeli. Henkilökunta voi nopeasti asettaa lähtövirran, testiajoituksen, järjestelmän kielen ja viestintäparametrit näytölle, tarkastella reaaliaikaisia ​​testiaaltomuotoja ja hallita tallennettuja tietoja vähäisellä koulutuksella. Se lyhentää insinööritiimien paikan päällä työskentelyaikaa, joka käsittelee suuria eriä laitetarkastustöitä.

Suurella sisäänrakennetulla ladattavalla litiumakulla varustettu yksikkö tukee täysin kannettavaa ulkoilmatestausta ilman verkkovirtaa. 500 A tai 600 A voimakkaiden virtatestien jälkeen se käynnistää 10 sekunnin automaattisen jäähdytysjakson suojatakseen sisäisiä tehomoduuleja, pidentäen niiden käyttöikää ja alentaen pitkäaikaisia ​​vaihtokustannuksia ostajille, jotka tekevät usein kenttätestaustehtäviä.

Siinä on useita tiedonsiirtotiloja: langaton Bluetooth-yhteys, RS232-langallinen yhteys, USB-muistitikun vienti ja paikallinen tallennus. Käyttäjät voivat selata, tallentaa, viedä tai poistaa testitietueita suoraan koneella, mikä nopeuttaa testiraporttien lajittelua ja laiteomaisuuden hallintaa voimalaitosten tarjousprojektien ja tehtaan laadunvalvontaosastojen osalta.

VS-5206 on suunniteltu kestämään ankaria ulkotyömaita, ja siinä yhdistyvät voimakas suurvirtalähtö, tarkka digitaalinen mittaus, monikerroksinen turvasuoja ja kestävä kotelo. Se tarjoaa johdonmukaisia ​​luotettavia testituloksia päivittäiseen laitteiden huoltoon, uusien projektien käyttöönottoon ja sähkövikojen diagnosointiin, mikä sopii ihanteellisesti sähkölaitteiden jakelijoiden ja energiatekniikan yritysten tukkumyyntitilauksiin.

Turva- ja kiinnitysjärjestelmän suunnittelu

weshine Electric integroi langattomat puristinanturit tasavirtavirran suunnantunnistustekniikalla.

Avaimen puristimen tekniset tiedot:

1、DC-mittausalue: 0 - ±600A

2、Suuntaherkkä asennus (edellisen virran suuntaus vaaditaan)

3、Kalibrointituki järjestelmäasetuksissa

Turvallisuusmääräykset takaavat vakaan toiminnan:

1, Puristimen ylikuormitus alueen ulkopuolella voi vahingoittaa anturia

2、Oikea suunnattu asennus parantaa tarkkuutta

3、Kalibrointitoiminto kompensoi poikkeaman

Ominaisuudet

Maksimi 600A DC testivirta

Erittäin tarkka kosketusvastuksen mittaus

Suunniteltu katkaisimille ja GIS-laitteille

Useita valittavissa olevia lähtövirtoja

Nelijohtiminen Kelvin-mittaustekniikka

7 tuuman värillinen kosketusnäyttö

Sisäänrakennettu ladattava litiumakku

Älykäs automaattinen mittaus

Automaattinen jäähdytys 500A/600A testauksen jälkeen

Bluetooth-yhteys

RS232 tiedonsiirtoliitäntä

USB-muistitikun tietojen vienti

Sisäinen testitietueiden tallennus

Kiinan ja englannin kielen tuki

Säädettävät tiedonsiirtoparametrit

Älykäs tiedonhallinta

Korkea mittausstabiilisuus

Kompakti kannettava muotoilu

Soveltuu kenttä- ja laboratoriokokeisiin

Useita suojatoimintoja turvallista käyttöä varten

Tuoteopas

Kuinka suuren virran kosketusresistanssin testaaja värillisen kosketusnäytön kanssa toimii

Tämä testeri ruiskuttaa vakaan korkean tasavirran testikohteeseen erityisten virtajohtojen kautta ja samalla mittaa jännitehäviön koskettimen yli käyttämällä erillisiä mittausjohtoja. Nelinapaista Kelvin-mittausperiaatetta hyödyntävä instrumentti eliminoi johdinvastuksen ja laskee erittäin tarkat kosketusresistanssiarvot.

Kun valittu virta tasaantuu, testeri suorittaa automaattisesti mittauksen ja pysäyttää lähdön, kun se on valmis. Kun laite toimii 500 A tai 600 A jännitteellä, laite käynnistää automaattisesti jäähdytysjakson ennen seuraavaa mittausta järjestelmän luotettavuuden ylläpitämiseksi.

Sovellusskenaariot

Power Utilities

Katkaisijoiden, katkaisijoiden, GIS-laitteiden ja sähköasemien rutiinihuolto.

Muuntajien valmistajat

Tehdashyväksyntätestaus ja sähköliitäntöjen tarkastus.

Sähköurakoitsijat

Keski- ja suurjännitelaitteistojen käyttöönotto ja huolto.

Teollisuustilat

Suurvirtasähköliitosten ja virtakiskojärjestelmien tarkastus.

Testauslaboratoriot

Tarkka matalaresistanssimittaus ja laitteiden sertifiointi.

Sovellukset

1、Katkaisijan kosketusvastuksen testaus

2, silmukan vastuksen mittaus

3、GIS-kytkinlaitteiden testaus

4. Irrota kytkimen testaus

5、Kiskon nivelvastuksen testaus

6, maadoitusliitännän mittaus

7, Suurvirtasähköliitäntöjen tarkastus

8, Factory Aceptance Testing (FAT)

9, Ennaltaehkäisevä huolto

10, Virtajärjestelmän käyttöönotto

Weshinen edut

Weshine Electric on erikoistunut korkeajännitteisiin sähkötestauslaitteisiin ja älykkäisiin diagnostisiin instrumentteihin. Suurvirtakosketusresistanssin testaaja värillisen kosketusnäytön kanssa yhdistää korkean virran ulostulon, tarkan Kelvin-mittaustekniikan, älykkään kosketusnäytön toiminnan, edistyneet tietoliikennerajapinnat ja kattavat tiedonhallintaominaisuudet. Sähköyhtiöille, valmistajille ja kunnossapidon ammattilaisille suunnitellut Weshine-ratkaisut tarjoavat luotettavan kosketuskestävyyden testauksen, joka parantaa laitteiden luotettavuutta, minimoi seisokkeja ja tukee pitkäaikaista omaisuuden hallintaa.
