Tuotteen Kuvaus

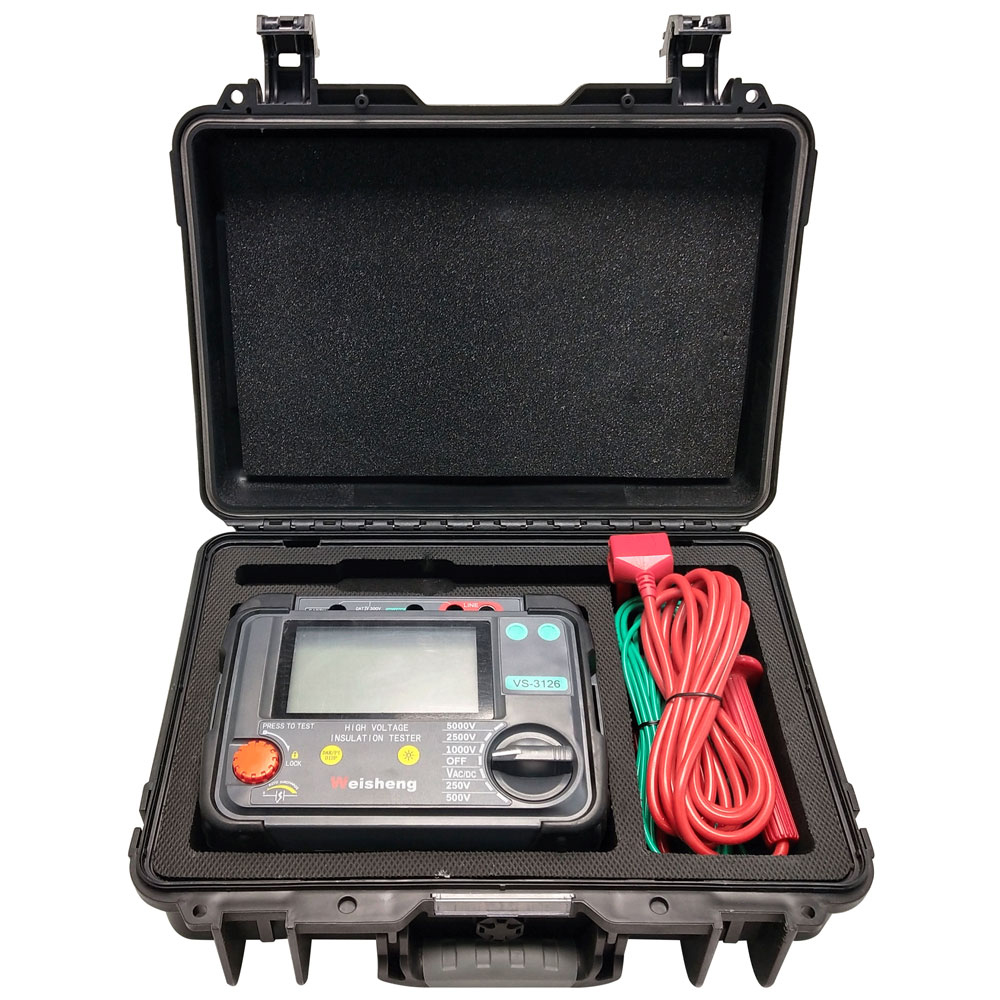

Weshine® VS-3126 on akkukäyttöinenEristysmittari 5000Vdigitaalisella ja analogisella kaarinäytöllä, suunniteltu korkeajännitteisen eristysresistanssin testaukseen kaapeleiden, pyörivien laitoskoneiden, muuntajien, kytkinlaitteiden ja teollisuussovellusten kunnossapidossa ja huollossa.

DC-eristystestit suoritetaan jännitteillä 250 V, 500 V, 1000 V, 2500 V, 5000 V. Eristysvastuksen mittausalue on 100 k Ω - 1000 G Ω. Testattavien kapasitiivisten piirien automaattinen purkaus on toimitettu ja vaihtuva jännite näytetään.

Suojaliitintä voidaan käyttää minimoimaan pintavuotojen vaikutukset ja siten virheelliset mittaukset eristysresistanssitestejä suoritettaessa.

Kapasitiivisissa testikohteissa instrumentti purkautuu automaattisesti sisäisen vastuksen kautta ja näyttää jännitteen liittimissä välillä 30 V - 600 V korkeammilla jännitteillä ilmaistuna "Hi". Tämä ominaisuus näyttää vaimenevan jännitteen reaktiivisten kuormien testauksen jälkeen. Kun jännitteen ilmaisin katoaa, käyttäjä voi turvallista irrottaa mittausjohdot.

Weshine® VS-3126Eristysmittari 5000Vsaa virtansa kahdeksasta 1,5 V IEC LR6 (AA) -kennosta. Suunniteltuihin turvaominaisuuksiin kuuluvat korkean jännitteen varoitusilmaisin, ulkoinen jännitteen näyttö IR-testin jälkeen, automaattinen reaktiivisten kuormien purkautuminen ja mittausjohdot

SOVELLUS

Sähköeristysmateriaalit heikkenevät ajan myötä, mikä johtaa häiriöihin ja kalliisiin korjauslaskuihin. Eristysresistanssin testaajat käyttävät säädeltyä tasajännitettä eristeen poikki ja mittaavat sen läpi kulkevaa virtaa ohmin lain mukaisesti eristysvastuksen laskemiseksi. Virta kulkee, koska mikään eristemateriaali ei ole täydellinen.

IR-testaajan käyttökohteita ovat:

■ Tuotetesti ja pätevyys

■ Laitteiden asennus

■ Rutiinihuolto

■ Ongelmanratkaisut

Eristystestaus korkeajännitteisellä tasajännitteellä vaikuttaa eristyksen polarisaatioon siten, että peräkkäinen testaus ilman testattavan yksikön täydellistä purkausta antaa erilaisia tuloksia.

On huolehdittava siitä, että käytät aina samaa prosessia ja tekniikkaa eristimen liittämisessä ja testaamisessa, jotta tuloksia voidaan kehittää. On tärkeää kirjata eristeen lämpötila sekä IR-arvot

OMINAISUUDET JA EDUT

■ Kompakti, kestävä eristysvastuksen testaaja

■ Helppo käyttö ja jännitealueen valinta

■ AC ja DC volttimittari (30 V - 600 V)

■ Käyttäjän asetettava IR-testiajastin (oletus 1 min), (max. 19 m 50 s)

■ Pehmeä kantolaukku instrumentille ja johtimille

■ Pika-aloitus ja täydellinen käyttöopas

■ Lukittavat HV-eristetyt pistokkeet lisäävät turvallisuutta

■ Liittimien poikki olevat ikkunaluukut estävät lian ja muiden esineiden pääsyn vahingossa sisään

TEKNISET TIEDOT

Eristysalue	0,1 MΩ - 2 TΩ
Nimelliset testijännitteet	250 V, 500 V, 1000 V, 2500 V, 5000 V
Liitinjännitteen tarkkuus
	<1000 V 0...+10 % nimellisarvosta testijännite
	≥1000 V 0...+5 % nimellisarvosta testijännite
Eristyksen tarkkuus	±5 % ±3 numeroa
Oikosulkuvirta	5 tuumaa ± 0,5 by
Volttimittarin tarkkuus	±2%rdg±3dgt
Virtalähde	8 x LR6/AA paristot
Käyttölämpötila-alue ja kosteus
	-20°C - +45°C
Kosteus	80 % RH
Varastointilämpötila-alue ja kosteus
	-20 °C - +60 °C
Turvallisuussuoja	Eristys Cat III 600 V
Huom	Huoltovirhe ilmoitetuilla ympäristörajoilla on kaksinkertainen luontainen virhe
EMC	Täyttää standardin IEC 61326-1:2013
Mitat	177 mm x 226 mm x 100 mm
Paino	1,9 kg (sisältää akun)

VS-3126

VS-3126Eristysmittari 5000Von suunniteltu sähkö- ja teollisuustestaussovelluksiin, joissa käyttöjännitteet ylittävät 1000 V ja vaaditaan korkeampia eristystestijännitteitä.

Toisin kuin VS-3126, VS-3126 tarjoaa kiinteät jännitteet 50 V, 100 V, 250 V, 500 V, 1000 V ja 2500 V.

Laitteet, joiden käyttöjännite on yli 1 kV, vaativat suhteellisesti korkeampia testijännitteitä. Täyttääkseen täysin nykyaikaisimpien testausvaatimusten Weshine tarjoaa korkealaatuisia tuotteitaEristysmittari 5000Vs yli 1 kV jännitteillä. Korkeajännitetestauksen ytimessä 5/10/15 kV yksikkömme tarjoavat korkeimman laadun testauksen sekä ensiluokkaisen turvallisuuden, mukavuuden ja siirrettävyyden.

Weshine menee askeleen pidemmälle kaikkien suurten laitteiden täydellisessä eristystestauksessa! Rotaatiolaitteiden yleinen testausstandardi IEEE 43-2000 nosti testausjännitteen suosituksen 10 kV:iin laitteille, joiden nimellisjännite on 12 kV ja enemmän. Täysi vaatimustenmukaisuus tämän standardin kanssa voidaan saavuttaa yhdellä testerillä, 10 kV mallillamme.

VS-3127

VS-3127Eristysmittari 10000Vtarjoaa mahdollisuuden suorittaa tarkkoja eristysresistanssimittauksia 15 kV testijännitteeseen asti maksimiresistanssilla 30 TΩ. Resistanssin mittaustarkkuus on ± 5 % 1 MΩ - 3 TΩ!

Sähkö- ja palveluyrityksille VS-3127 on monipuolinen testaaja joustavuudellaan ja tulevaisuuden varmistusominaisuuksillaan. Weshine VS-3127 on suunniteltu toimimaan missä tahansa.

Lähtönimellisjännite max 7 vaihdetta (250V, 500V, 1KV, 2,5KV, 5KV, 10KV, 15KV).

Max oikosulkuvirta 7mA

Eristysresistanssitesti (IR), polarisaatioindeksitesti (PI), dielektrisen absorptiosuhteen testi (DAR). Ramppitestitila (RAMP), suodatettu vastustestitila (FR). *Kapasitanssitesti (Cap.).

Jännitteenvalvontatoiminto, joka valvoo automaattisesti mitatun jännitteen jännitettä

MIKSI TESTAA 15 KV:lla?

5 kV - 15 kV kolminkertaistaa testivirran - tämä voi estää negatiivisen testivirran korkean melun läsnä ollessa.

15 kV on määritelty 35 000 V - 69 000 V omaisuudelle NETA ATS 2007:n perusteella.

Yli 34 500 V:n moottorit tulee testata 15 kV:lla NETA ATS 2007:n perusteella.

TEKNISET TIEDOT

Eristysalue	0,1 MΩ - 30 TΩ
Nimelliset testijännitteet	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Liitinjännitteen tarkkuus
	(5%～10%）±10V
Eristyksen tarkkuus	1 MΩ - 3 TΩ, ±5 % ±3 numeroa
	＞3 TΩ, ±20 % ±3 numeroa
Oikosulkuvirta	≥7 päälle ± 0,5 by
Ramppitestitila	±2%rdg±3dgt
Virtalähde	Nosta esiasetettu jännite testaamalla esiasetetun jännitteen 10 % porrastettua kokoa
Käyttölämpötila-alue ja kosteus
	-20°C - +50°C
Kosteus	80 % RH
Varastointilämpötila-alue ja kosteus
	-25 °C - +65 °C
Jännitteen testi	AC/DC: 0V～1000V, Tarkkuus: ±5%rdg±3V
Kapasitanssitesti	10nF～25uF, Tarkkuus: ±10%rdg±10nF
Nykyinen testi	0,01nA～7mA, Tarkkuus: ±5%rdg±0,5nA
Turvallisuussuoja	Eristys Cat III 600 V
Huom	Huoltovirhe ilmoitetuilla ympäristörajoilla on kaksinkertainen luontainen virhe
EMC	Täyttää standardin IEC 61326-1:2013
Mitat	280 mm x 260 mm x 160 mm
Paino	4,9 kg (sisältää akun)

Valinnat

Weshinellä on 8 vuoden kokemus erityisesti täydellisestä sähkölaitteiden valikoimasta. Tällä hetkellä Weshine on keksinyt erilaisiaEristysmittari 500Vjokaiselle vaiheelle lomakkeen mukaisesti:

TILAUSTIEDOT FOREristysmittari 500VS
Kissa. Ei.	Max testijännite	Suurin testialue	IR/PI/DAR	RAMPPI	FR	Korkki.
VS-3121	2,5 kV	100 GΩ	√
VS-3121A	5,0 kV	20 TO	√
VS-3125	5,0 kV	10 TO	√	√	√
VS-3125A	5,0 kV	10 TO	√	√	√	√
VS-3126	10,0 kV	20 TO	√	√	√
VS-3126A	10,0 kV	20 TO	√	√	√	√
VS-3127	15,0 kV	30 TO	√	√	√	√

Toimitusketjuun liittyvien ongelmien perusteella: Ota yhteyttä haluamaasi valtuutettuun Weshine-jälleenmyyjään saadaksesi nykyiset hinnat ja toimitusajat.

Laatusertifikaatit

Uskomme aina, että kaikki yrityksemme menestys liittyy suoraan tarjoamiemme tuotteiden laatuun.Eristysmittari 5000Vtäyttää ISO9001-, ISO14000:14001-ohjeissa ja tiukassa laadunvalvontajärjestelmässämme määritellyt korkeimmat laatuvaatimukset.
