Muuntajan avoimen piirin testi

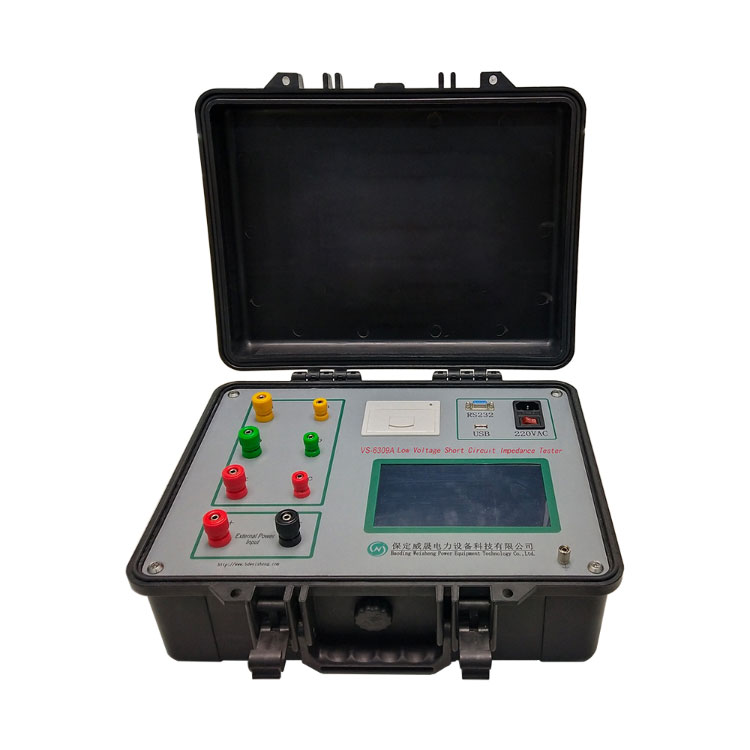

Muuntaja LV Oikosulku ImpedanssiTesteriforMuuntajan avoimen piirin testi

Automaattisen muuntajan pienjänniteoikosulkuimpedanssin testaajassa on kaksi testitehomallia:

1. Sisäinen virtalähde: Kolmivaihemuuntajatesti voidaan suorittaa yhdellä johdolla ilman ulkoista jännitesäädintä. Testi on yksinkertainen ja sopii paikan päällä testattavaksi.

2. Ulkoinen virtalähde: käytä testitehoa jännitesäätimen kautta, joka soveltuu sisätestaukseen.

Näytä kolmivaiheinen jännite, kolmivaihevirta, kolmivaiheinen teho, kolmivaiheinen oikosulkuimpedanssi (Zk), kolmivaiheinen oikosulkureaktanssi (Xk), kolmivaiheinen oikosulkuinduktanssi (Lk), kolmivaiheinen vaiheoikosulkuimpedanssijännite (Zke) ja laskee muuntajan automaattisesti nimellislämpötilaan, nimellisvirran prosentuaaliseen impedanssijännitteeseen ja prosentuaaliseen virheeseen tyyppikilven impedanssista. Sitä voidaan käyttää kolmivaiheisten muuntajien yksivaiheisten vikojen tarkistamiseen.

TheMuuntajan avoimen piirin testiosaa tallentaa kolmen yksivaiheisen mittauksen tiedot ja laskea muuntajan impedanssijännitteen ja impedanssijännitteen prosenttivirheen muuntajan eri kytkentöjen mukaan. Kun kolmivaiheiset testit on suoritettu, kolmivaiheisen oikosulkuimpedanssin laskentatulokset voidaan näyttää. Testitulokset muunnetaan automaattisesti taajuuskorjauksella, lämpötilamuunnolla ja virtamuunnolla testitietojen vertailukelpoisuuden parantamiseksi. VS-6309B:ssä on tyhjäkäynti- ja kuormitustestitoiminnot.

WeshineMuuntajan avoimen piirin testiParametri (erittely)

Muuntajan avoimen piirin testiominaisuudet

1. Yksivaiheinen impedanssi, kolmivaiheinen impedanssi, nollasekvenssiimpedanssi (tähti neutraalipisteellä) mittaus, kuormittamaton testitoiminto.

2. Kaksi virtalähdetilaa: sisäinen virtalähde ja ulkoinen yksivaiheinen jännitteensäädin.

3. Jännitteen ja virran testialue on laaja ja tarkkuus on korkea.

4. 7,0 tuuman kosketusnäytön käyttö on helppoa.

5. Sisäänrakennettu suurikapasiteettinen muisti, jota ei ole helppo menettää, voi tallentaa 160 tietojoukkoa.

6. Sisäänrakennettu nopea mikrolämpötulostin, joka voi tulostaa testitietoja.

7. Sisäänrakennettu erittäin tarkka kello, reaaliaikainen näyttöaika.

8. U-levytallennustoiminnolla.

Laatusertifikaatit

Uskomme aina, että kaikki yrityksemme menestys liittyy suoraan tarjoamiemme tuotteiden laatuun. OpenCircuit Test of Transformer täyttää ISO9001-, ISO14000:14001-ohjeissa ja tiukassa laadunvalvontajärjestelmässämme määritellyt korkeimmat laatuvaatimukset.
