Tuotteen Kuvaus

Osta laadukkaita kolmivaiheisia releiden suojaustestilaitteita Weishinen, ammattimainen valmistaja Kiinasta, on suunniteltu tarkastamaan suojareleet, mikroprosessorin suojausyksiköt, toisiopiirit, automaatiolaitteet ja täydelliset sähköverkon suojajärjestelmät. Releiden on reagoitava tarkasti linjavikojen, epänormaalin jännitteen, ylivirran, uudelleensulkeutumistoimintojen, differentiaalisuojan liipaisujen ja ohjauspiirin liikkeiden yhteydessä, joten säännöllinen testaus on välttämätöntä sähköjärjestelmän turvalliselle ja koordinoidulle toiminnalle.

Mikä on kolmivaiheinen releen suojaustesteri?

Kolmivaiheinen releen suojaustesti on ammattimainen testauslaite, joka on suunniteltu varmistamaan suojareleiden, mikroprosessoripohjaisten suojausyksiköiden, toisiopiirien, automaatiolaitteiden ja sähköjärjestelmän suojausjärjestelmien suorituskyky ja toimintaominaisuudet.

Testeri tuottaa ohjattavia toisiovirtaa, jännitettä, taajuutta, vaihekulmaa, harmonisia, tasavirta- ja kytkentäsignaaleja simuloidakseen normaaleja ja epänormaaleja sähköjärjestelmän olosuhteita. Soveltamalla näitä simuloituja signaaleja testattuihin suojalaitteisiin insinöörit voivat tarkistaa releen asetukset, vastaanottoarvot, toiminta-ajan, laukaisulogiikan ja kosketusvasteen.

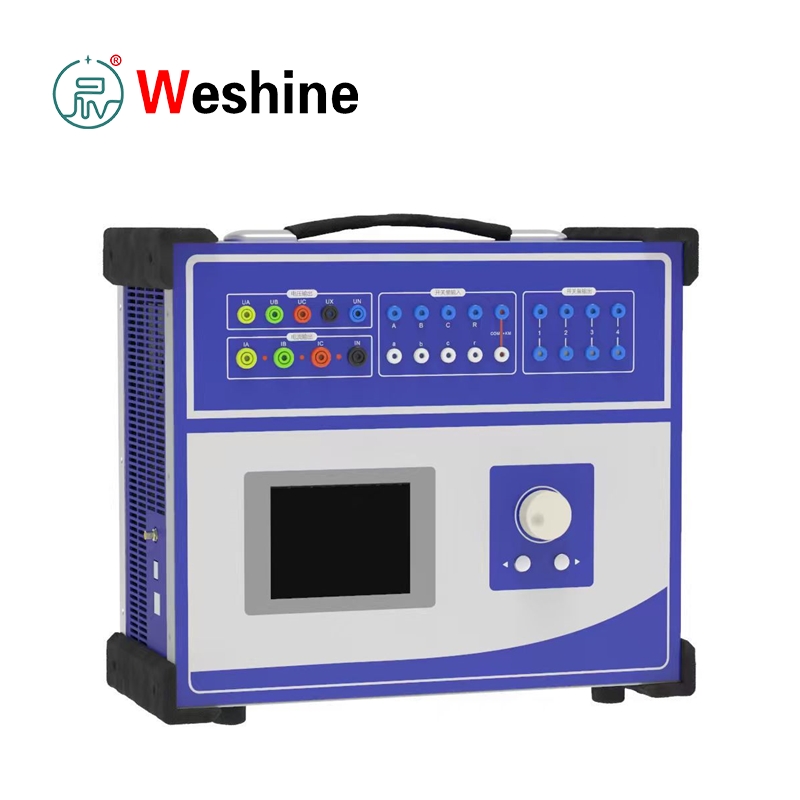

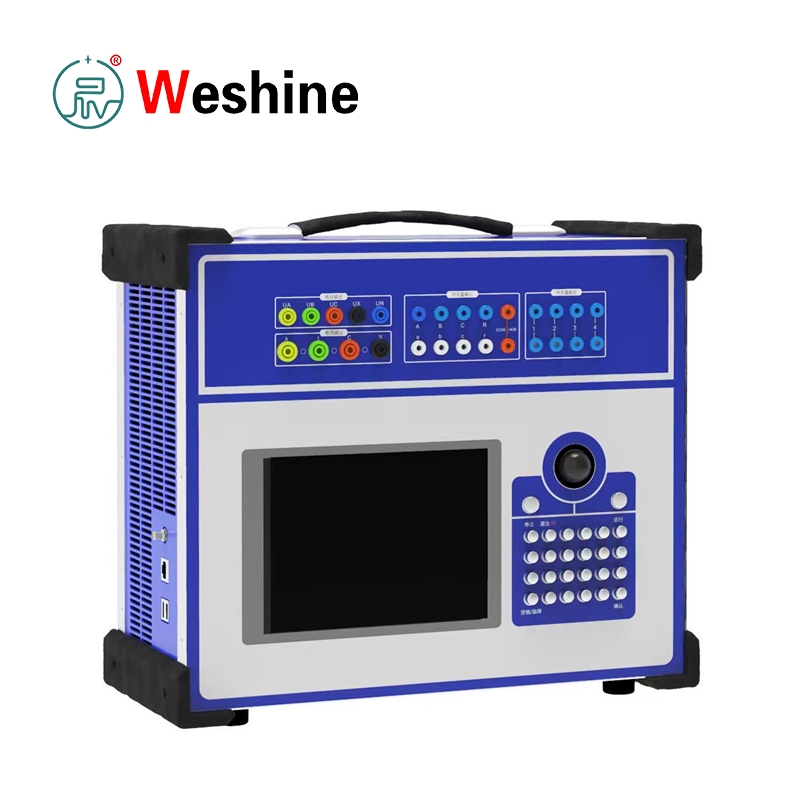

Three Phase Relay Protection Tester

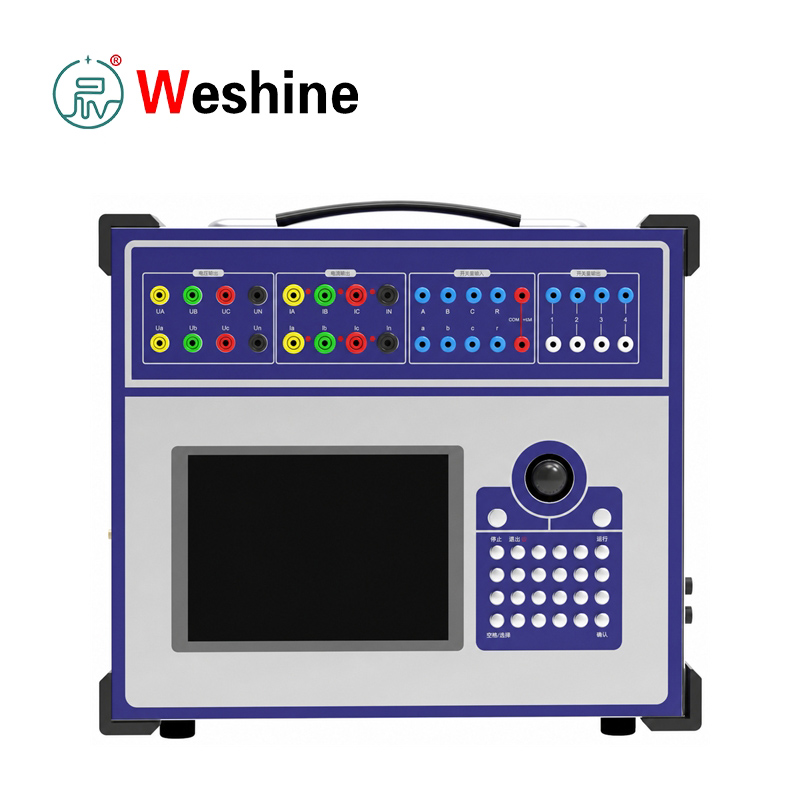

Monikanavainen virta- ja jännitelähtö

Kolmivaiheinen releen suojaustesteri on varustettu 4 jännitekanavalla ja 3 virtakanavalla kattavaa releen suojauksen testausta varten. Jännitekanavat tukevat vaihejännitettä, linjajännitettä, nollasekvenssijännitettä, jännitteen epätasapainoa, jännitehäviötä, taajuusmuutosta ja synkronointitestejä.

Kolme virtakanavaa voivat toimia itsenäisesti yksittäistä vaihevirtatestausta varten tai kytkeä rinnan jopa 120 A lyhytaikaisen virran ulostulon saamiseksi. Se tukee ylivirtareleiden, maasulkureleiden, käänteisaikasuojauksen, differentiaalisuojauksen, etäisyyssuojauksen, uudelleensulkulogiikan, alijännitesuojan ja taajuusreleiden testausta.

Teollisuuden tietokoneohjaus ja kenttäkäyttö

Teollisuustietokonealustalle rakennettu testaaja integroi sisäänrakennetun näytön ja paikallisen käyttöpaneelin itsenäistä kenttätestausta varten ilman ulkoista tietokonetta. Testiparametrit ja tulokset näkyvät suoraan näytöllä, joten se soveltuu paikan päällä tapahtuvaan käyttöönottoon ja huoltoon.

Laite voidaan myös yhdistää tietokoneeseen yhteensopivalla ohjelmistolla, joka tukee edistyneitä testaustoimintoja, tiedonhallintaa ja automaattista testiraporttien luomista.

Joustava virta-, jännite- ja tasavirtalähtö

Testeri tarjoaa laajan valikoiman lähtöominaisuuksia, mukaan lukien:

AC-virran lähtö:0-40A per kanava, jopa 120A lyhytaikainen ulostulo kolmella rinnakkain kanavalla

AC jännitteen lähtö:0-120V vaihejännite ja 0-240V verkkojännite

DC-lähtö:Tasavirta, tasajännite ja säädettävä DC-apuvirtalähde

Nämä toiminnot tukevat DC-releiden testausta ja mahdollistavat suojalaitteiden ja toisiopiirien jännitteen kytkemisen kenttäkäyttöönoton aikana.

Taajuuden, harmonisen ja ajoituksen mittaus

Testeri integroi vaihtelevan taajuuden ja harmonisen signaalin ulostulon simuloidakseen erilaisia tehojärjestelmän käyttöolosuhteita, mukaan lukien taajuuden vaihtelut ja monikertaiset harmoniset ympäristöt. Tämän ansiosta teknikot voivat arvioida releen suorituskykyä erilaisissa toisiosignaaliolosuhteissa, eikä vain tavallisella tehotaajuudella.

Sisäänrakennetut kytkimen tulo- ja lähtömoduulit tukevat laukaisukoskettimien havaitsemista, relekoskettimien valvontaa, katkaisijasimulaatiota, käynnistyssignaalin tarkistusta ja toiminnan ajoituksen mittausta. Ajoitusalue saavuttaa 0,1 ms - 9 999 s, mikä mahdollistaa releen toiminta-ajan, laukaisuviiveen, uudelleensulkeutumisvälien ja suojalogiikkavasteen tarkan mittauksen.

Käyttöalue ja turvallisuussuoja

Kolmivaiheinen releen suojaustesti soveltuu sähkömagneettisten releiden, staattisten releiden, digitaalisten suojalaitteiden, mikroprosessorireleiden, uudelleensulkulaitteiden sekä muuntajan, linjan, moottorin ja generaattorin suojausjärjestelmien testaamiseen.

Sitä käytetään laajalti sähköasemissa, voimalaitoksissa, tehtaiden jakeluhuoneissa, rautateiden tehonsyöttöverkoissa ja ammattimaisissa relelaboratorioissa.

Useita suojaustoimintoja on integroitu, mukaan lukien lähdön ylikuormitussuoja, vian itsediagnostiikka, lähdön lukitus ja pehmeä käynnistysteho. Nämä toiminnot auttavat suojaamaan sekä testaajaa että liitettyjä laitteita kenttäkäytön aikana. Laitetta tulee käyttää koulutettujen teknikkojen, jotka tuntevat toisiopiirien turvallisuuden, vakiojohdotusmenettelyt ja reletestauksen työnkulut.

Varustus on vaatimusten mukainenGB/T 7261-2008jaDL/T 624-2010. Käyttäjien on käytön aikana noudatettava paikallisia reletestaussääntöjä, voimalaitosten käyttöönottosääntöjä ja paikan päällä olevia turvallisuusstandardeja.

Järjestelmän tekniset tiedot		AC-virtalähtö		DC-virtalähtö
Tuote	Erittely	Tuote	Erittely	Tuote	Erittely
Tuotteen malli	VS-JB900	Tulostuksen tarkkuus	Luokka 0.2	Tulostuksen tarkkuus	Luokka 0.5
Tuotetyyppi	Kolmivaiheinen releen suojaustesteri	Vaihevirtalähtö, RMS	0-40 A	Vaihevirran lähtö	0 - ±10 A vaihetta kohti
Ohjausalusta	Teollisuuden tietokonetyyppi	Kolmivaiheinen rinnakkaisvirtalähtö, RMS	0-120 A	Kolmivaiheinen rinnakkaislähtö	0 - ±30 A
Lähtökokoonpano	4-vaiheinen jännite, 3-vaihevirta	Pitkäaikainen sallittu vaihevirta, RMS	10 A	Suurin lähtökuormitusjännite	20 V
Sovellettavat testit	Releen suojaus, toisiopiiri, automaatiolaitteiden testaus	Suurin vaihevirran lähtöteho	420 VA
Toimintatila	Itsenäinen toiminta; tietokoneliitäntä tuettu kokoonpanon mukaan	Suurin lähtöteho kolmivaiheisella rinnakkaisvirralla	900 VA
Viitestandardit	GB/T 7261-2008, DL/T 624-2010	Sallittu työaika enintään kolmivaiheisella rinnakkaisvirralla	10 s
		Perustaajuusalue	20-1000 Hz
		Harmoninen järjestys	1-20

AC Jännitteen lähtö		DC-jännitelähtö		Vaihtomäärä ja ajoitus
Tuote	Erittely	Tuote	Erittely	Tuote	Erittely
Tulostuksen tarkkuus	Luokka 0.2	Tulostuksen tarkkuus	Luokka 0.5	Vaihtotulo	10 kanavaa
Vaihejännitelähtö, RMS	0-120 V	Vaihejännitteen lähtöamplitudi	0 - ±160 V	Kuiva kontaktisyöttö	1-20 mA, 24 V
Linjajännitelähtö, RMS	0 - 240 V	Linjajännitteen lähtöamplitudi	0 - ±320 V	Potentiaalinen kosketintulo, logiikka 0	0 - +6 V
Vaihejännite / linjajännite lähtöteho	80 VA / 100 VA	Vaihejännite / linjajännite lähtöteho	70 VA / 140 VA	Potentiaalinen kosketintulo, logiikka 1	+11 V - +250 V
Perustaajuusalue	20-1000 Hz			Kytkentälähtö	8 paria
Harmoninen järjestys	1-20			DC-kosketinkapasiteetti	220 V / 0,2 A
				AC kosketuskapasiteetti	220 V / 0,5 A
				Ajan mittausalue	0,1 ms - 9999 s
				Ajan mittauksen tarkkuus	0,1 ms

Ympäristöolosuhteet		Fyysiset ominaisuudet
Tuote	Erittely	Tuote	Erittely
Käyttölämpötila	-10°C - +50°C	Pääyksikön mitat	400 × 300 × 180 mm
Varastointilämpötila	-25°C - +70°C	Pääyksikön paino	Noin 18 kg
Suhteellinen kosteus	5 % - 95 %, ei kondensoituvaa

Tuotteen käyttöopas

Kolmivaiheinen releen suojatesteri tuottaa ohjattavia toisiovirtaa, jännitettä, taajuutta, vaihekulmaa, harmonisia, tasavirta- ja kytkentäsignaaleja normaalien ja viallisten verkkotilojen simuloimiseksi ja syöttää sitten signaalit testattavaan suojalaitteeseen. Se valvoo kosketintoimintoja, laukaisulähtöjä, paluusignaaleja ja logiikkaa, tallentaa automaattisesti toiminta-ajan ja käyttöasetusarvot.

Varmista ennen testausta releen malli, nimellinen toisiovirta, nimellinen toisiojännite, tasavirran tarve, laukaisukosketintyyppi ja esiasetetut suojausparametrit. Tarkista suojalaitteiden kytkentäkaaviot, eristä testipiirit turvallisuussääntöjen mukaisesti ja johda sitten virtalähdöt, jännitelähdöt, kytkimien I/O-portit ja DC-apuvirtaliittimet oikein.

Ylivirtareleen testivaiheet:Aseta lähtövirta, vaihekulma, taajuus ja testin kesto. Tehosta virtaa asteittain tavallisten testimenettelyjen mukaisesti, tallenna ottoarvo, keskeytysarvo ja käyttöaika. Kolmivaiheista suurvirtatestausta varten rinnakkaista kolme virtakanavaa saavuttaaksesi maksimi lyhytaikaisen 120 A ulostulon.

Jännitereleen testivaiheet:Liitä jännitekanavat ja määritä vaihe- tai verkkojännite tarpeen mukaan. Yksikkö simuloi alijännitettä, ylijännitettä, nollajännitettä, jännitteen epätasapainoa ja vaihesiirtymää; Taajuusmuutostoiminto palvelee alitaajuuden kuormituksen purkamista ja taajuusreleen kalibrointia.

Etäisyys-, suunta-, differentiaali- ja uudelleensulkeutumissuojauksen testaus: Säädä jännite, virta, vaihekulma ja kytkinkoskettimet suojauslogiikan mukaisesti. Laite seuraa relekontaktin liikettä ja mittaa laukaisuaikaa; kytkimien lähtöportit simuloivat tarvittaessa katkaisijan apukoskettimia tai ulkoisia logiikkasignaaleja.

DC-releen ja apupiirin testaus:Käytä tasajännite-/virtalähtöä nimellisalueella. Kun paikan päällä olevaa tasavirtaa ei ole saatavilla tai tarvitaan eristettyä testitehoa, aktivoi sisäänrakennettu säädettävä DC-apuvirtalähde.

Kun olet suorittanut kaikki testit, vertaa mitattuja toiminta-arvoja ja ajoitustietoja esiasetettujen suojausasetusten kanssa. Arkistoi testiasiakirjat sisäisten huolto- ja käyttöönottomääräysten mukaisesti.

Ydinominaisuudet

1. Vakio 4-vaiheinen jännite ja 3-vaihe riippumaton virtalähtökanavat

2.Yksikanavainen vaihtovirtalähtö jopa 40A

3. Kolme rinnakkaista virtakanavaa tukevat lyhytaikaista enintään 120 A ulostuloa

4. AC-vaihejännitteen lähtöalue: 0-120V

5. AC-linjan jännitteen lähtöalue: 0 ~ 240V

6. Sisäänrakennettu tasavirtalähtö kaikkiin releen suojaustestausskenaarioihin

7. Sisäänrakennettu tasajännitelähtö toisiopiirin tilan simulointiin

8. Itsenäinen säädettävä DC-apuvirtalähteen lähtö

9. Releen toiminnan ajoitusalue: 0.1ms ~ 9999s

10．Vaihda tulokanavia reaaliaikaista relekontaktin tilan valvontaa varten

11．Vaihda lähtökanavia simuloidaksesi katkaisijoita ja ulkoisia koskettimia

12. Harmoninen signaalilähtö suojalaitteiden harmonisten vasteominaisuuksien testaamiseen

13．Vaihtuvataajuinen signaalilähtö taajuusreleen tarkastusta varten

14．Onboard-näyttö näyttää selkeästi kaikki testiparametrit ja tulokset

15. Teollinen tietokoneohjaus mahdollistaa täysin offline-riippumattoman toiminnan

16.Varattu USB-portti tietojen lukemista ja ohjelmistojen yhdistämistä varten

17. Automaattinen lähdön lukitus epänormaalissa toimintatilassa laitevaurioiden estämiseksi

18. Integroidut vian itsetarkistus ja monikerroksiset laitteistosuojaustoiminnot

19. Yhteensopiva mikroprosessorin suojauksen, staattisten releiden ja sähkömagneettisten releiden kalibroinnin kanssa

20. All-in-one-työkalu kenttäkäyttöön, päivittäiseen kunnossapitoon ja laboratoriotestaukseen

Sovellusskenaariot

1. Sähköverkon käyttö- ja huoltotiimit

Suorita uusien sähköasemien käyttöönotto, säännöllinen suojauskalibrointi, toisiopiirin tarkastus, laukaisupiirin testaus ja täydellinen suojausjärjestelmän huolto.

2. Muuntajien valmistajat

Suorita suojakaappien tehdastarkastus, differentiaalireleen tarkastus, lämpötilasuojausrajapinnan tarkastus ja suojapaneelien tehdashyväksyntätestit.

3. Voimalaitokset

Generaattorisuojan, päämuuntajan suojauksen, moottorin suojauksen, apuvoimajärjestelmän ja kojeistosuojauksen täydellinen kalibrointi yksikön käyttöönoton ja seisokkien aikana.

4. Rautatieteollisuus

Rautateiden vetoasemat ja jakeluverkot on varustettu releen suojalaitteilla. Laitteisto hoitaa rutiinirelehuollon, syöttölaitteen suojauksen tarkastuksen ja katkaisijan laukaisun logiikan tarkistuksen.

5. Suuret teollisuusyritykset

Teräs-, kaivos-, petrokemian- ja tuotantolaitokset käyttävät sitä keskijännitereleiden säännölliseen huoltoon, moottorinsuojatestaukseen ja tehtaan sähköaseman suojapiirien tarkastukseen.

6. Yliopistot ja ammatilliset koulutuslaitokset

Käytä konetta releen suojausteorioiden, toissijaisten ruiskutustestitoimintojen, vikatilan simuloinnin ja suojakoordinoinnin käytännön koulutukseen.

7. Kolmannen osapuolen testauslaboratoriot

Täydellinen releen kalibrointi, suojalaitteiden suorituskyvyn tarkastus, saapuvan vastaanoton tarkastus ja ulkoinen käyttöönottopalvelu.

8. Kaapelien huoltoryhmät

Tarkista kaapelin vaihdon tai korjauksen jälkeen syöttölaitteen suojaus, maasulkusuojaus, uudelleensulkulogiikka ja sovitetut toissijaiset ohjauspiirit.

Saatavilla olevat testituotteet

1. Mikroprosessoripohjaisten suojalaitteiden yleinen suorituskyvyn tarkastus

2. Sähkömagneettisten releiden kalibrointi ja todentaminen

3. Staattisten releiden suorituskyvyn testaus

4. Ylivirtareleiden ottoarvon ja aikarajan testaus

5. Maasulkureleiden täydellinen tarkastus

6. Ali- ja ylijännitesuojareleiden kalibrointi

7. Taajuusreleiden suorituskyvyn testaus

8．Funktionaalinen simulaatiotesti suuntasuojaukselle

9. Täydellinen differentiaalisuojan kalibrointi

10. Etäsuojauksen käyttökunnon simulointi

11. Automaattisesti sulkeutuvien laitteiden toiminnan tarkastus

12. Katkaisijan laukaisupiirin tarkistus

13. Täysi paikan päällä oleva toisiopiirin käyttöönotto

14．Suojapaneelien tehdashyväksyntätestaus

15. Releen toiminta-ajan tarkka mittaus

Käytännön sovellustapaus

Toimiala: Keskijännitteisten sähköasemien päivitys ja käyttöönotto

Projektihaaste: Rakennustiimi otti vastuun sähköaseman kunnostusprojektista. Sen sisäiset suojapaneelit sisälsivät ylivirta-, maasulku-, alijännite-, uudelleensulkemis- ja katkaisijalaukaisulogiikkatoiminnot. Projekti vaati yhden koneen, joka pystyi tuottamaan kolmivaiheista virtaa, nelivaiheista jännitettä ja tukemaan kosketinsimulaatiota ja erittäin tarkkaa ajoitusta. Tässä kolmivaiheinen releen suojaustesti tarjoaa all-in-one-testausominaisuuden.

Täydellinen testivirtaus: Teknikot liittivät laitteen relevirran tuloliittimiin, jännitteen tuloliittimiin, laukaisukoskettimiin ja ulkoisiin logiikkapiireihin. He testasivat ensin AC-virran otto- ja katkeamisarvot ja kirjasivat sitten suojausajan simuloidulla vikavirralla. Jännitekanavat simuloivat alijännite- ja jännitteen palautustiloja; kytkimen lähdön simuloidut katkaisijan apukoskettimen tilan muutokset, kun taas kytkimen tulo sieppasi laukaisu- ja paluusignaalit synkronisesti.

Projektin lopputulos: Kaikki releen asetusarvot vastasivat käyttöönottosuunnitelmaa. Matka-aika ja toimenpidetiedot tallennettiin käyttö- ja huoltoasiakirjoihin. Kaikki johdotus- ja asetuspoikkeamat korjattiin ennen suojapaneelien virallista käyttöönottoa.

Sovelluksen edut: Standardoidut toissijaiset simulaatiosignaalit tuotetaan yhdellä koneella, ja niiden ajoitustiedot ovat jäljitettävissä. Erillisiä virtalähteitä, jännitelähteitä, ajastimia tai kosketussimulaattoreita ei tarvita, mikä vähentää merkittävästi paikan päällä olevien työkalujen määrää. Vähennä suunnitteluyritysten hankintakustannuksia.

FAQ

1、Mihin kolmivaiheista releen suojaustesteriä käytetään?

Sitä käytetään suojareleiden, mikroprosessorin suojalaitteiden, laukaisupiirien, uudelleensulkulaitteiden ja suojapaneelien toissijaiseen ruiskutustestaukseen.

2、Kuinka monta jännite- ja virtalähtöä VS-JB900 tarjoaa?

Se tarjoaa standardin 4-vaiheisen jännitteen ja 3-vaihevirran ulostulon.

3、Mikä on suurin vaihtovirtalähtö?

Jokainen vaihe voi tuottaa 0 - 40 A RMS. Kun kolme virtakanavaa on kytketty rinnan, lähtö voi saavuttaa 0 - 120 A RMS lyhytkestoista testausta varten.

4、Mikä on AC-jännitteen lähtöalue?

Vaihejännitteen lähtöalue on 0 - 120 V RMS ja verkkojännitteen lähtöalue on 0 - 240 V RMS.

5、Voiko testeri mitata releen toiminta-aikaa?

Kyllä. Ajan mittausalue on 0,1 ms - 9 999 s, 0,1 ms:n tarkkuudella.

6、Tukeeko kolmivaiheinen releen suojaustesti DC-lähtöä?

Kyllä. Se tukee tasavirtalähtöä, tasajännitelähtöä ja itsenäistä DC-aputeholähtöä rele- ja toisiopiirin testausta varten.

7 、 Minkä tyyppisiä releitä voidaan testata?

Testeriä voidaan käyttää ylivirta-, maasulku-, jännite-, taajuus-, ero-, etäisyys-, suunta-, uudelleensulku- ja muihin suojalaitteisiin.

8、Mitä standardeja sovelletaan?

Tämän tyyppisten releen suojatesterien viitestandardeja ovat GB/T 7261-2008 ja DL/T 624-2010. Käyttäjien tulee myös noudattaa paikallisia releen suojauksen testausmenettelyjä.

Yrityksen vahvuudet – Weshine Electric

Ammattimaisena valmistajana tuemme OEM- ja bulkkitukkumyyntiä. Weshine Electric kehittää ja toimittaa tehontestauslaitteita sähköverkko-operaattoreille, sähköasemille, sähköurakoitsijoille, testauslaboratorioille, rautateiden voimaosastoille ja kaikenlaisille teollisuuskäyttäjille. Releen suojauksen testausskenaarioissa keskitymme vakaaseen toisiosignaalin ulostuloon, kätevään kenttäkäyttöön ja standardoituihin testaustyönkulkuihin yhdistettynä luotettavaan myynnin jälkeiseen tekniseen tukeen.

Tarjoamme asiakkaille laitevalinnan ohjausta, käytännön käyttökoulutusta erilaisiin reletesteihin, toisiopiirin testauskaavion suunnittelua sekä räätälöityjä testausratkaisuja erityisiin tarkastustarpeisiin. Jokaiselle yksikölle tehdään täydellinen tehtaan laatutarkastus, ja käytettävissä on käyttöoppaat ja maailmanlaajuinen huoltopalvelu. Vuosien energiatekniikkaa tukevalla kokemuksella toimitamme täydellisiä reletestausratkaisuja, jotka auttavat asiakkaita parantamaan releiden käyttöönottoa ja tarkastusten tehokkuutta ja varmistamaan koko tehonsuojajärjestelmän vakaan toiminnan. Nopea maailmanlaajuinen toimitus, joustavat maksuehdot bulkkiostajille.
