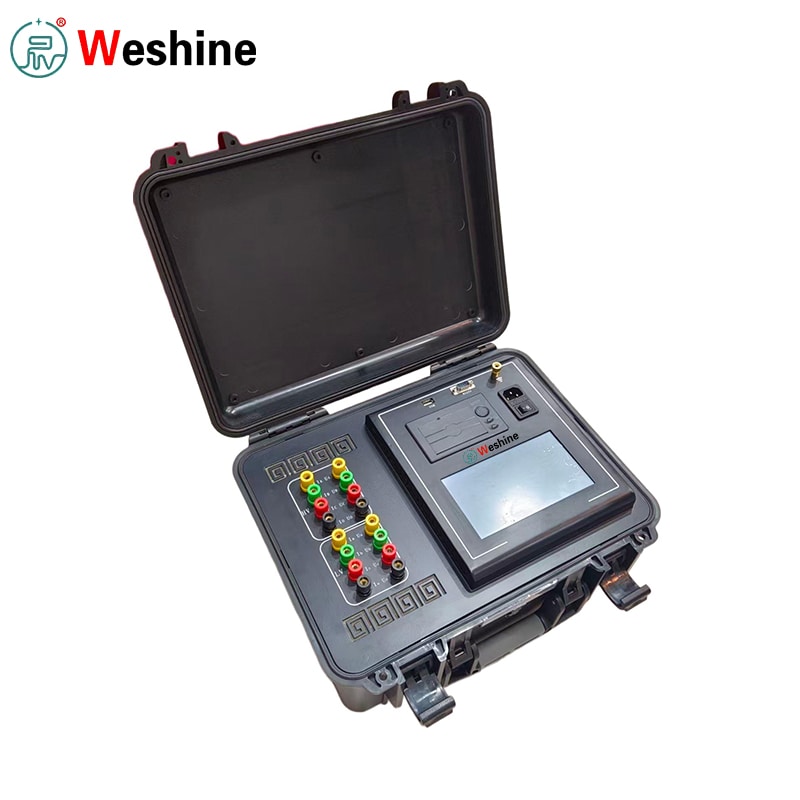

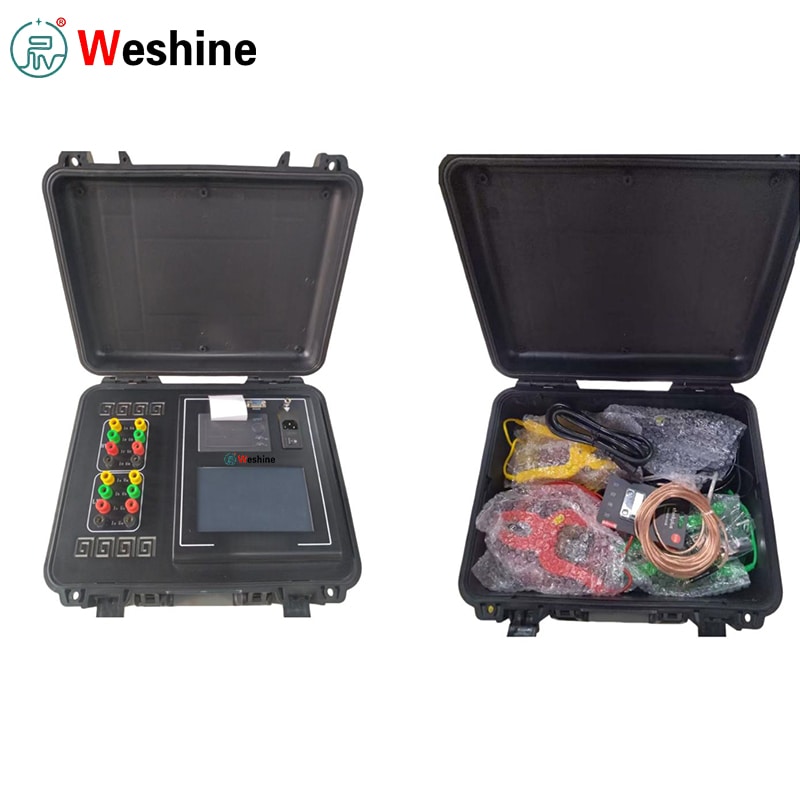

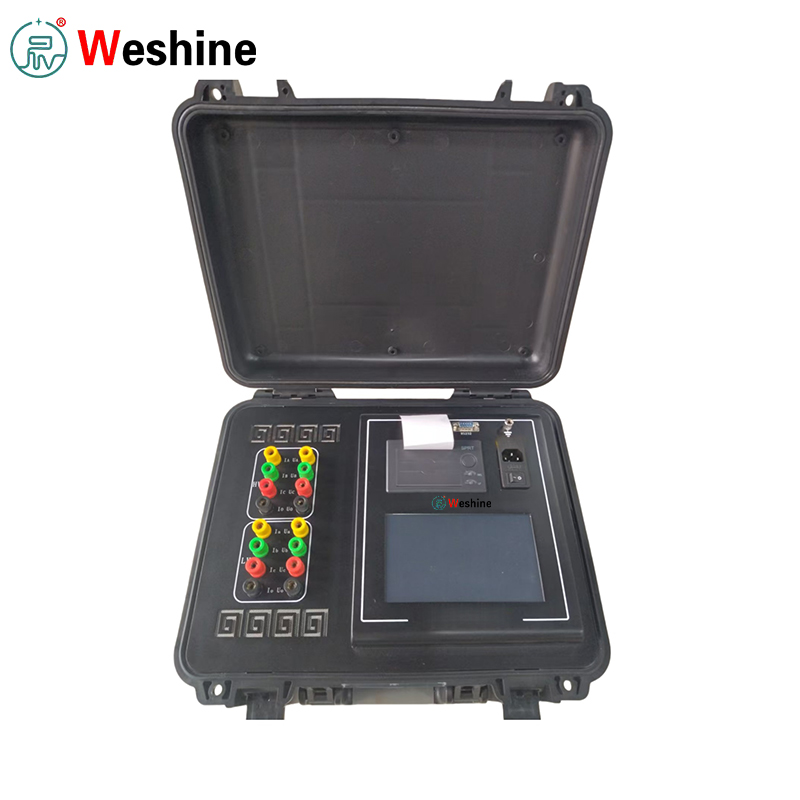

Muuntajan tasavirtavastus ja kierrossuhde 2 in 1 -testeri

Weshine, ammattimainen valmistaja Kiinasta, tarjoaa korkealaatuisen muuntajan tasavirtaresistanssin ja kierrossuhteen 2 in 1 -testaajan, joka suorittaa kaksi ytimen varmistusmenettelyä tehomuuntajille: käämityksen tasavirtaresistanssitestin ja kierrossuhteen testin.

● Tasavirtaresistanssin tarkastukset:huonot kosketuspisteet, käämien sisäiset viat, käämikytkimen toimintahäiriöt, löysät liitännät ja epäsymmetrinen vaiheen välinen vastus.

● Kääntymissuhteen testaus:vahvistaa, vastaavatko muuntajan todellinen suhde, välioton sijainti ja vektoriryhmä tyyppikilpeä ja suunnittelutietoja.

Se yhdistää molemmat kriittiset testitoiminnot yhteen laitteeseen. Kenttämiehistön ei enää tarvitse kuljettaa kahta erillistä testaajaa. Kun korkea- ja pienjännitetestijohdot on kytketty, useita testikohteita voidaan suorittaa ilman toistuvia johdotuksen muutoksia.

DC-vastuksen mittaus

Tasavirtaresistanssimittauksessa yksikkö mahdollistaa kolmivaiheisen samanaikaisen testauksen sekä automaattisen magnetoinnin.

● Tähtikonfiguroiduille käämeille, joissa on nollapiste, A0-, B0- ja C0-vaiheresistanssit voidaan siepata samanaikaisesti kokonaistestijaksojen lyhentämiseksi.

● Testattaessa kolmivaiheisia viisihaaraisia ​​muuntajia, joissa on sisäiset kolmioliitännät, sisäänrakennettu automaattinen herätetila parantaa entisestään testaustehokkuutta pienjännitepuolella.

Testitulokset ja suojaus

Suur-, keskijännite- ja pienjännitekäämien testitulokset voidaan näyttää ja tulostaa suoraan paikan päällä.

● Laskee automaattisesti kolmivaiheisen vastuksen epätasapainon.

● Tulostaa resistanssilukemat muutettuna nimellislämpötilaksi.

● Tarjoaa täydelliset, auditointivalmiit muuntajatestit.

● Kattava taka-EMF-suojaus suojaa käyttäjää DC-vastuspurkauksen ja mittausjohtojen käsittelyn aikana.

Käännössuhteen mittaus

Käännössuhteen mittauksessa Transformer DC Resistance ja Turns Ratio 2 in 1 Tester tukevat sekä yksivaiheisia että automaattisia kolmivaiheisia käämitystestejä.

● Käyttäjät valitsevat vastaavan muuntajan kytkentäryhmän.

● Mittaa suhdearvon, suhdevirheen ja kytkentäryhmän parametrit AB-, BC- ja CA-vaiheissa.

● Yksivaiheisen kierrossuhteen mittaus voi päättyä noin 15 sekunnissa, kuten virallisessa ohjekirjassa on dokumentoitu.

Käyttö ja tiedonhallinta

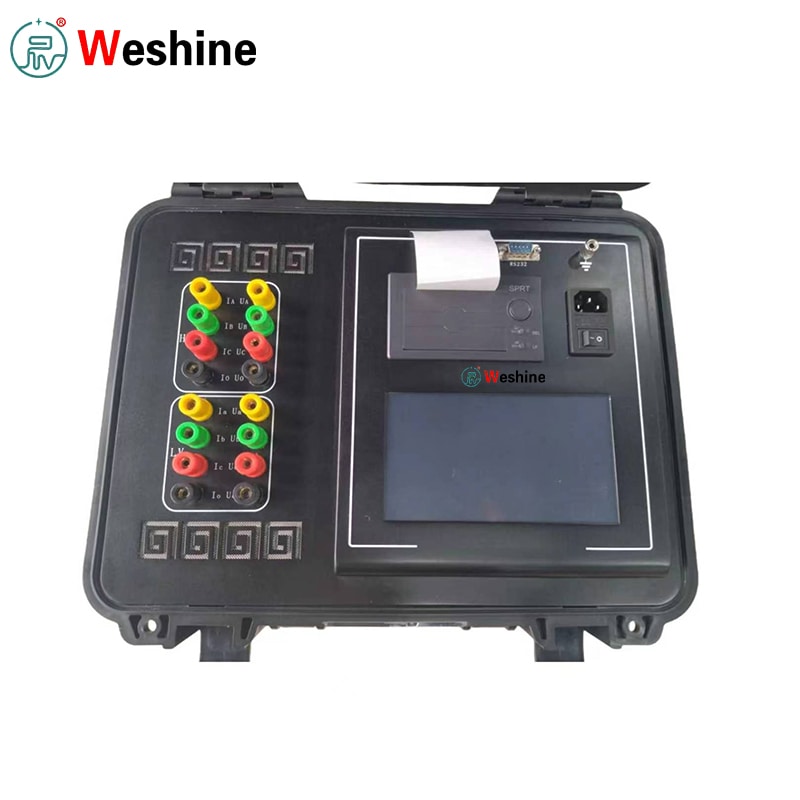

Käyttäjän vuorovaikutus tapahtuu 7 tuuman värillisen kosketusnäytön avulla, jossa on kaksikieliset kiina-englanti-näytöt.

● Testiraportit voidaan luoda välittömästi sisäänrakennetun mikrotulostimen avulla.

● Kaikki tietojoukot voidaan tallentaa USB-muistitikuille ja järjestää testipäivämäärän ja muuntajan sarjanumeron mukaan.

● Laitteiston tiedonsiirtovaihtoehdot kattavat eristetyt RS232-, Bluetooth- ja sisäiset RS485-väyläliitännät.

Tekniset parametrit

Tuoteopas

Ennen kuin käytät muuntajan DC-vastuksen ja kierrossuhteen 2 in 1 -testeriä, varmista, että kohdemuuntaja on täysin jännitteetön, purettu turvallisesti ja maadoitettu oikein. Liitä aina instrumentin suojamaadoitusliitin ennen testiklipsien kiinnittämistä.

Tasavirtaresistanssin testausta varten kiinnitä korkea- ja pienjännitevirtapotentiaalikiinnikkeet vastaaviin muuntajan holkkeihin. Kaksikäämiisille muuntajille johtoliittimet A, B, C, O ja a, b, c, o seuraavien kytkentäkaavioiden mukaisesti. Jos kyseessä on yksivaiheinen muuntaja, kytke asianmukaiset ylä- ja alapuolen liittimet kaavion mukaisesti. Kytke testeri päälle 220 V AC -jännitteellä. Siirry kosketusnäytön valikoissa syöttämään muuntajan tunnus, käämimateriaali, testitila, virta-alue, käämiparametrit ja lämpötilan muunnosasetukset ja käynnistä sitten tasavirtaresistanssin tai kierrossuhteen mittaus.

Kun suoritat käännössuhdetestejä, valitse tarkat kytkentäryhmä- ja käämikytkimen tiedot varmistaaksesi oikean suhteen, virheen ja vektoriryhmän lähdöt. Jos havaitset käänteisen napaisuuden, oikosulkutilan tai johtovian, keskeytä testaus välittömästi ja tarkasta kaikki testijohdot ennen työn jatkamista. Kun testi on suoritettu, tarkista lukemat näytöltä. Tulosta tarvittaessa paperiraportteja, tallenna tietueita sisäisesti tai vie tietojoukkoja USB-muistitikulle myöhempää raporttien kokoamista varten.

Ominaisuudet

1、Tukee muuntajan DC-vastuksen ja kierrossuhteen testausta yhdessä instrumentissa.

2、Mittaa kolmivaiheisen tasavirtaresistanssin samanaikaisesti.

3、Mittaa muuntajan suhteen, suhdevirheen ja vektoriryhmän.

4、 Tarjoaa automaattisen magnetoinnin DC-resistanssitestaukseen.

5、Tarjoaa automaattisen herätemenetelmän sisäisesti delta-kytketyille kolmivaiheisille viisihaaramuuntajille.

6、 Laskee automaattisesti kolmivaiheisen vastuksen epätasapainon.

7、Näyttää ja tulostaa korkeajännitteisten, keskijännitteiden ja pienjännitekäämien testitiedot.

8、Laskee resistanssiarvot, jotka on muunnettu nimellislämpötilaksi.

9、Tukee yksivaiheisen ja kolmivaiheisen muuntajan suhteen mittausta.

10、Tunnistaa korkea- ja matalajännitteisen käänteisen kytkennän suhdetestauksen aikana.

11、Havaitsee muuntajan oikosulun ja kierrosten väliset oikosulut suhdetestauksen aikana.

12、Sisältää kattavan selän EMF-suojauksen.

13、Tarjoaa 7 tuuman värillisen kosketusnäytön käytön.

14、Sisältää sisäänrakennetun mikrotulostimen kenttätestausraportteja varten.

15、Tukee USB-muistia ulkoista tietojen varmuuskopiointia varten.

16、Tarjoaa eristetyn RS232- ja Bluetooth-yhteyden.

17、Sisältää kiina- ja englanninkieliset valikkokehotteet.

Sovellusskenaariot

Transformer DC Resistance and Turns Ratio 2 in 1 Tester palvelee muuntajien valmistajia käämien tasavirtaresistanssin, vaiheepätasapainon, kierrossuhteen virheen ja vektoriryhmän toimitusta edeltävään validointiin. Yksi yksikkö täyttää kaksi pakollista tehdastestivaatimusta ja yksinkertaistaa tuotantotiimien laitteiden valmistelua ja testausdokumentaatiota.

Sähkölaitosten ja sähköasemaoperaattoreiden osalta tämä diagnostiikkatestauslaite koskee uuden yksikön asennusta, luovutuksen hyväksymistä, määräaikaishuoltoa ja vianmääritystä. Käämitysresistanssitiedot paljastavat mahdollisen käämikytkimen koskettimien kulumisen ja epänormaalin vaiheresistanssin poikkeaman; kierrossuhteen tulokset varmistavat hanan asennon ja liitäntäryhmän oikeellisuuden.

Muuntajakorjaamoissa teknikot luottavat tähän testeriin käämityksen tilan arvioinnissa uudelleenkelauksen, kuivauskäsittelyn tai käämikytkimen huollon jälkeen. Korjausta edeltäviä ja korjauksen jälkeisiä resistanssi- ja käännössuhteiden tietojoukkoja voidaan verrata sen varmistamiseksi, että muuntajat palaavat hyväksyttävään toimintatilaan.

Kenttäkäyttöönottohenkilöstölle all-in-one-rakenne vähentää työmaille kuljetettavien testilaitteiden määrää. Sisäänrakennettu tulostus, USB-arkistointi ja muuntaja-ID-pohjainen tietojen lajittelu luovat hyvin jäsennellyt tietueet projektin hyväksymisasiakirjoihin ja loppuasiakkaiden toimituksiin.

Sovellukset

Transformer DC Resistance & Turns Ratio 2-in-1 TTR Tester on laajalti käytössä muuntajien OEM-valmistajissa, voimalaitosoperaattoreissa, sähköasemien huoltohenkilöstössä, sähkön käyttöönottourakoitsijoissa, muuntajakorjaamoissa, teollisuuden tehoosastoissa ja suurjännitetestauspalveluntarjoajissa.

Tyypillisiä koekohteita ovat tehomuuntajat, jakelumuuntajat, yksi- ja kolmivaiheiset muuntajat, kaksikäämiiset ja kolmikäämimuuntajat, tähtikytketyt käämit, kolmiokäämit, käämimuuntajat, instrumenttien keskinäiset kelat, generaattorit, sähkömoottorit ja muut matalaresistanssiset käämit.

Yleiset alan hakualiaksit ulkomailta SEO- ja B2B-hankinnoissa: muuntajan diagnostiikkatesteri, DC-käämin resistanssin testaaja, muuntajan kierrossuhteen testeri, muuntajan TTR-testeri, muuntajan suhde- ja käämivastustesteri, muuntajavektoriryhmätesteri, muuntajan huoltotestauslaite.

Asiakkaan tapaus

Yksi muuntajan huoltourakoitsija tarvitsi tehokkaamman jakelumuuntajan testauksen sähköaseman sähkökatkosikkunoiden aikana. Aiemmin heidän kenttätyöntekijänsä käytti erillistä tasavirtavastustesteriä ja käännössuhdetesteriä, mikä toi toistuvasti toistuvia johdotusvaihtoja ja hajallaan kirjaamista jokaiselle muuntajayksikölle.

Käyttämällä Transformer DC Resistance- ja Turns Ratio 2 in 1 Tester all-in-one -testaajaa, sekä käämin tasavirtavastus- että kääntymissuhde- ja vektoriryhmätestit voidaan suorittaa yhdellä instrumentilla. Kunnollisen maadoituksen ja johdon asennuksen jälkeen teknikot keräävät kolmivaiheisen käämin vastuslukemat, arvioivat vaihetasapainon ja jatkavat sitten käännössuhteiden ja vektoriryhmien tarkistuksiin reitittämättä testikaapeleita uudelleen.

Yhden huoltotehtävän aikana DC-resistanssilähtö ilmoitti epänormaalista vaihepoikkeamasta tietyssä välioton asennossa. Tiimi käytti sitten integroitua TTR-toimintoa ristiintarkistaakseen hanan asetukset ja kytkentäryhmät ja paikallistamalla perimmäisen syyn vialliseen käämikytkimen kosketukseen. Painetut paperikopiot ja USB:llä tallennetut digitaaliset tietueet liitettiin suoraan virallisiin huoltoraportteihin.

Tämän yhdistetyn testerin käyttöönotto lyhensi paikan päällä suoritettavaa asennustyötä, paransi ristiintestien tietojen johdonmukaisuutta ja tasoitti muuntajien yleistä tarkastustyönkulkua kenttähuoltoteknikoille.

FAQ

Q1: Mihin tätä testaajaa käytetään?

A1: Se suorittaa muuntajan käämin tasavirtaresistanssimittauksen yhdessä muuntajan kierrossuhteen ja vektoriryhmän tarkistuksen kanssa.

Q2: Voiko tämä testeri testata kolmivaiheresistanssia samanaikaisesti?

A2: Kyllä. Se tukee samanaikaista kolmivaiheista tasavirtaresistanssitestausta tarjoten valittavissa olevat 10 A, 5 A ja 1 A virta-alueet.

Q3: Mikä on suurin tasavirtaresistanssitestivirta?

A3: Yksittäisen vaiheen tasavirtaresistanssitestauksessa suurin testivirta saavuttaa 20 A.

Q4: Mikä on tasavirtaresistanssin mittaustarkkuus?

A4: Virallinen käsikirja määrittelee luokan 0.2 mittaustarkkuuden 0.1 μΩ lukuresoluutiolla.

Q5: Mikä on muuntajan suhteen mittausalue?

A5: Käännössuhteen mittausalue kattaa 1 - 10 000.

Q6: Voiko se mitata muuntajan vektoriryhmää?

A6: Kyllä. Se tunnistaa muuntajan liitäntäryhmät, jotka tukevat yleisiä konfiguraatioita, mukaan lukien YY, YD, DD ja DY, jotka on lueteltu käyttäjän dokumentaatiossa.

Q7: Kuinka nopea suhdetesti on?

A7: Tuoteoppaan mukaan yksivaiheinen kierrossuhteen testi voidaan suorittaa noin 15 sekunnissa.

Q8: Tukeeko se tietojen tulostusta ja vientiä?

A8: Kyllä. Tämän testerin mukana tulee sulautettu mikrotulostin ja USB-muisti ulkoista testitulosten arkistointia varten.

Kysymys 9: Mitä tietoliikenneliittymiä sisältyy?

A9: Laitteistoliitännät sisältävät eristetyn RS232-, Bluetooth- ja sisäisen RS485-väylän tiedonsiirron.

Q10: Mitä turvasuojauksia sisältyy?

Vastaus 10: Suojausmekanismeihin kuuluu back-EMF-suojaus DC-resistanssitestausta varten, korkea-matalajännitteisen käänteisen kytkennän havaitseminen sekä oikosulku- ja käännösten välinen vikahälytys suhdemittauksen aikana.

Weshinen edut

Weshine Electric toimittaa ammattikäyttöön tarkoitettuja muuntajien testauslaitteita ja sähködiagnostiikkalaitteita sähkölaitoksille, muuntajavalmistajille, sähköasemille, kenttäurakoitsijoille, korjaamoille ja teollisuuden huoltoryhmille.

Weshine tukee tämän testausmuuntajan tasavirtavastus- ja kierrossuhteen 2-in-1 TTR-testeriä varten maailmanlaajuisia asiakkaita mallinvalintakonsultoinneilla, käytännön testausmenetelmien ohjeilla, teknisten parametrien vahvistuksella, projektivalmiilla asiakirjoilla ja täydellisellä huoltopalvelulla.

Muuntajatestaus vaatii virheettömän johdotuksen, vakaan matalaresistanssin mittauksen, tarkan suhteen validoinnin ja tiukan vaarojen hallinnan DC-resistanssimittauksen jälkeen. Tämä testaaja yhdistää kaksi välttämätöntä muuntajan tarkastustyönkulkua yhteen laitteistoyksikköön, joka on varustettu kosketusnäytöllä, automaattisella laskennalla, paikan päällä tapahtuvalla tulostuksella, monimuotoisella tiedontallennuksella ja monipuolisilla viestintäominaisuuksilla.
