Muuntajan käämivastustesti1

Weshine® muuntajan käämivastustesteri muuntajan käämivastustestiin CE-sertifikaatilla, korkea laatu ja tarkkuus, keksitty ja valmistettu kansallisten standardien mukaisesti, täydellinen sähköinen testausratkaisu saatavilla. Ota yhteyttä saadaksesi lisätietoja Weshinen tasavirtaresistanssitestistä!

Tuotteen esittely

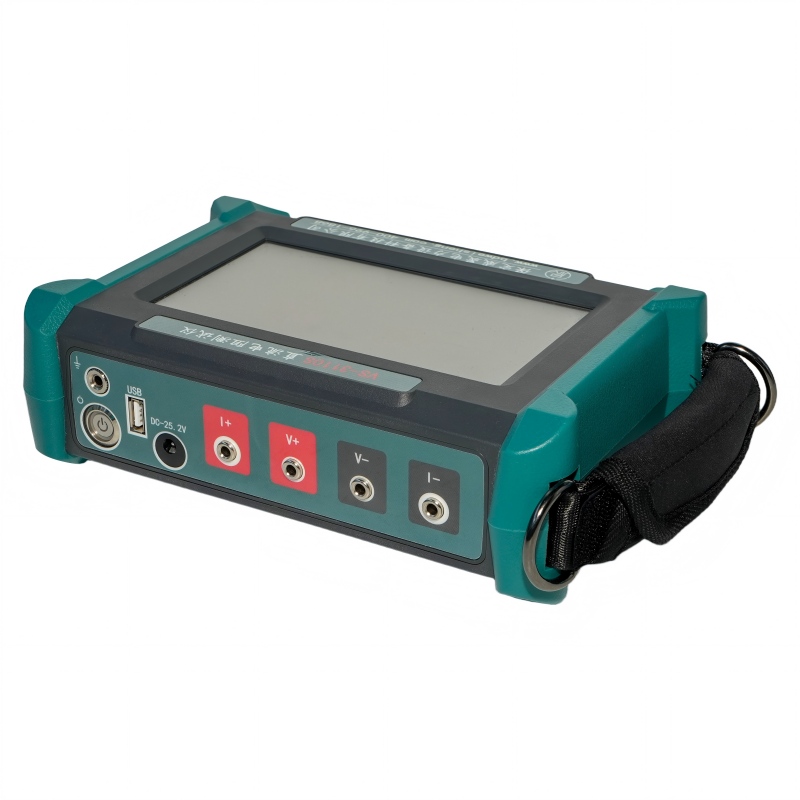

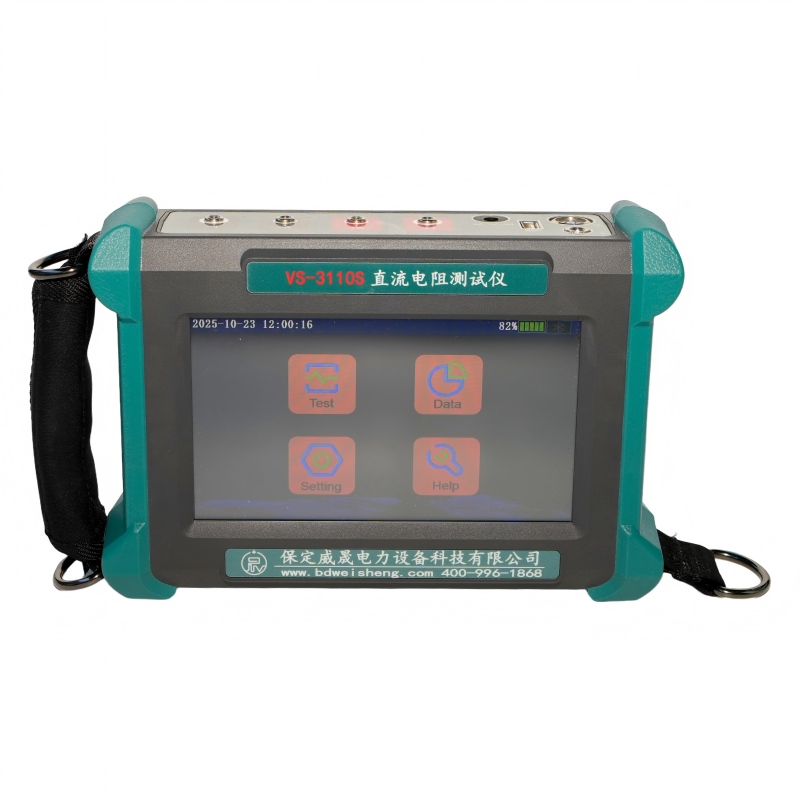

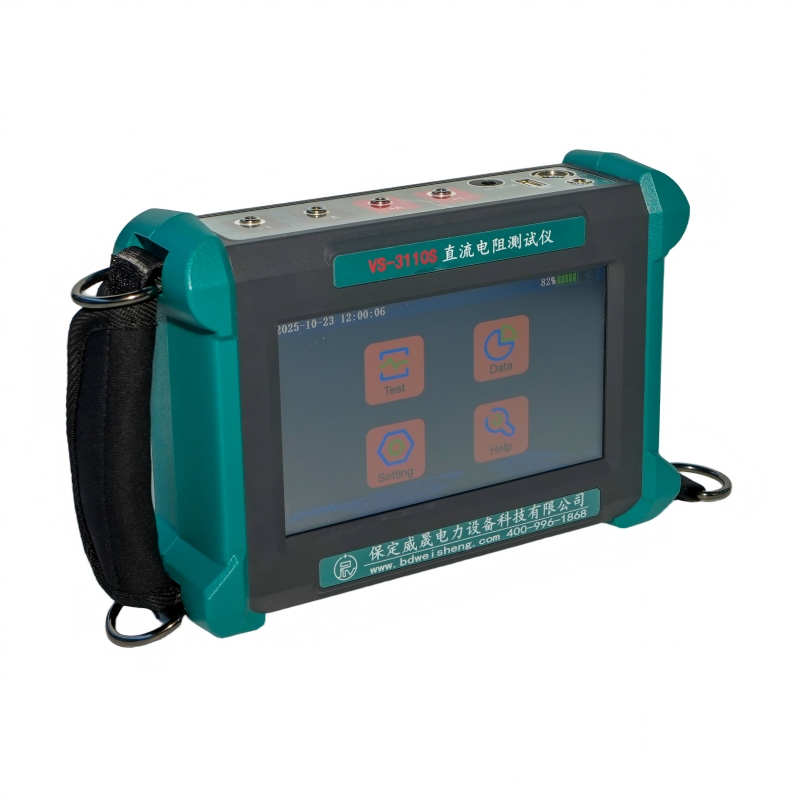

Muuntajan käämivastuksen testeri muuntajan käämivastustestiin

Muuntajan eristysresistanssin heikkeneminen on yksi yleisimmistä muuntajan vikojen syistä: viallinen muuntaja on kallis vaihto sähköjärjestelmässä, joka voi aiheuttaa pitkän seisokkiajan. Jos et ylläpidä muuntajaasi säännöllisellä eristyksen käämin tasavirtaresistanssitestillä (kuten muuntajan testauslaitteiston Weshine® Transformer Winding DC Resistance Tester (VS-3110-sarja) voi suorittaa), se todennäköisesti epäonnistuu ennen kuin saavuttaa maksimikäyttönsä. elämää.

Transformer Resistance Tester, jota kutsutaan myös Transformer Winding Resistance Testeriksi ja joka on tehty muuntajan käämivastustestiä varten, on linjakäyttöinen, kentällä kannettava instrumentti, joka on erityisesti suunniteltu mittaamaan turvallisesti ja tarkasti kaikentyyppisten magneettikäämien vastus. Muuntajan käämin vastustesti muuntajan käämitysresistanssitestille testaa muuntajia, pyöriviä moottorin käämiä, shunttireaktoreita ja liitäntöjen, koskettimien ja ohjauspiirien pienresistanssimittauksia.

Kaksoispotentiaalitulo voi mitata kahden ensiökäämin, kahden toisiokäämin tai yhden ensiökäämin ja yhden toisiokäämin resistanssin samanaikaisesti. Tämä kaksoisluku- ja kaksoisruiskutustoiminto on tehokas tapa suorittaa testi ajoissa.

Muuntajan käämivastustestillä HV-muuntajan holkista toiseen muuntajan resistanssitestaus voi paljastaa paljon tietoa muuntajasta. Ilmeisen viallisen muuntajan käämin (eli avoimen käämin tai oikosulkuisen kierron) lisäksi voidaan havaita hienovaraisempia ongelmia. Tasavirta kulkee käämin läpi kulkemisen lisäksi myös off-load-suhteen säätökytkimen (DETC), kuormitussuhteen säätökytkimen (käämikytkimessä tai OLTC) sekä lukuisten hitsattujen ja mekaanisten liitäntöjen kautta. . Näin ollen kaikkien näiden komponenttien eheys voidaan varmistaa muuntajan vastustestiinstrumenteilla. DC-testivirran syöttäminen OLTC-kytkimien kautta siirtymävaiheessa (kosketuksen vaihdot) vahvistaa oikean toiminnan ennen katkosta. Kokemuksesta tiedetään, että kuormitusajan vaihtajalla on suurin toimintahäiriön riski, koska se toimii muuntajan sisällä.

Weshine® Transformerin käämivastustesteri muuntajaparametrin käämivastustestiin (erittely)

Tyypillinen sovellus

Weshine®Transformerin käämivastuksen testauslaitteen tarkoitus muuntajan käämivastustestiin on:

-Tarkista muuntajan käämin eheys

-Tarkista käämikytkimen eheys (jos sellainen on)

-Tarkista sisäiset liitännät

-Laske DC-vastuksen aiheuttama johdinhäviö (p=I²R）

Jokaisen muuntajan spesifikaatio määritetään tyyppitestillä, rutiinitestillä, erikoistestillä ja muilla testeillä.

Valinnat

Weshinellä® on 8 vuoden kokemus erityisesti täydellisestä sähkölaitteiden valikoimasta. Tällä hetkellä Weshine® on keksinyt erilaisia ​​Transformer DC Resistance Testereja, jotka esitetään muodossa:

Toimitusketjuun liittyvien ongelmien perusteella: Ota yhteyttä haluamaasi valtuutettuun Weshine®-jälleenmyyjään saadaksesi nykyiset hinnat ja toimitusajat.

Laatusertifikaatit

Weshine® uskoo aina, että kaikki yrityksemme menestys liittyy suoraan tarjoamiemme tuotteiden laatuun. DC Resistance Test Set täyttää korkeimmat laatuvaatimukset, jotka on määritelty ISO9001-, ISO14000:14001-ohjeissa ja tiukassa laadunvalvontajärjestelmässämme.

Lähetys

Jos haluat lisätietoja Weshinen palveluratkaisuista, ota yhteyttä 24/7 online-myyntiedustajaamme saadaksesi tarjouksia Weshineltä®.
