Muuntajan dielektrinen testi

Weshine® keksi AC Hipot Test Set for Dilectric Test of Transformer soveltuu 50/60 Hz AC testaukseen pienitehoisten testiobjektien. Vaihtoehtoisesti nämä yksiköt voidaan myös päivittää toimimaan DC-testauslaitteina asentamalla tasasuuntaajan kiinnitys muuntajan päälle. Weshine® AC Hipot Testisarja muuntajan dielektriseen testaukseen korkealla laadulla ja tarkkuudella, keksitty ja valmistettu kansallisten standardien mukaisesti, täydellinen sähköinen testausratkaisu saatavilla. Ota yhteyttä saadaksesi lisätietoja Weshinen® AC Hipot -testisarjasta muuntajan dielektriseen testaukseen!

Lähetä kysely

Tuotteen Kuvaus

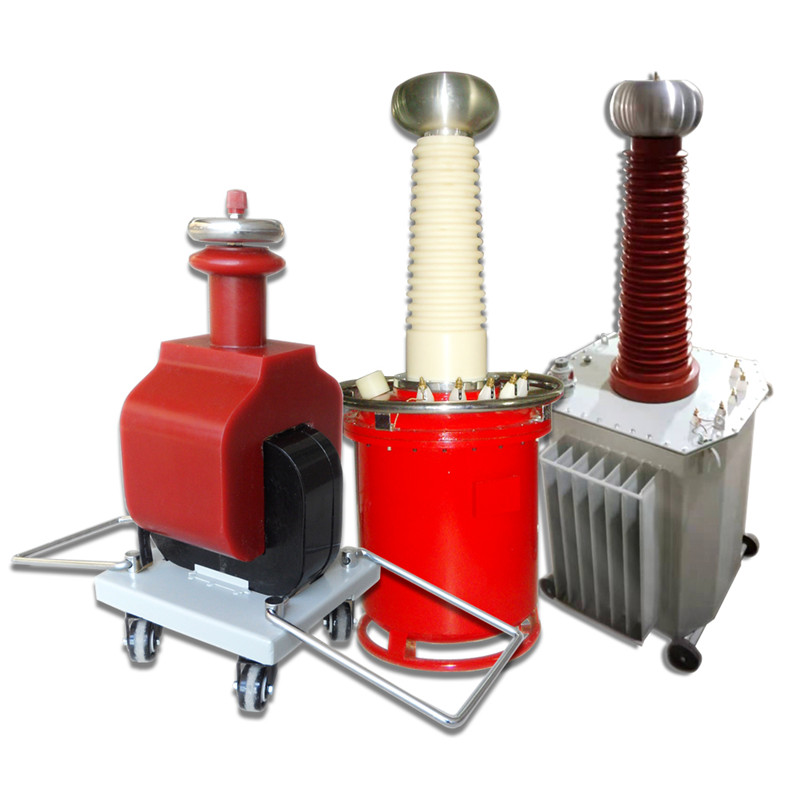

AC Hipot Testisarja muuntajan dielektriseen testaukseen

Tuotteen esittely:

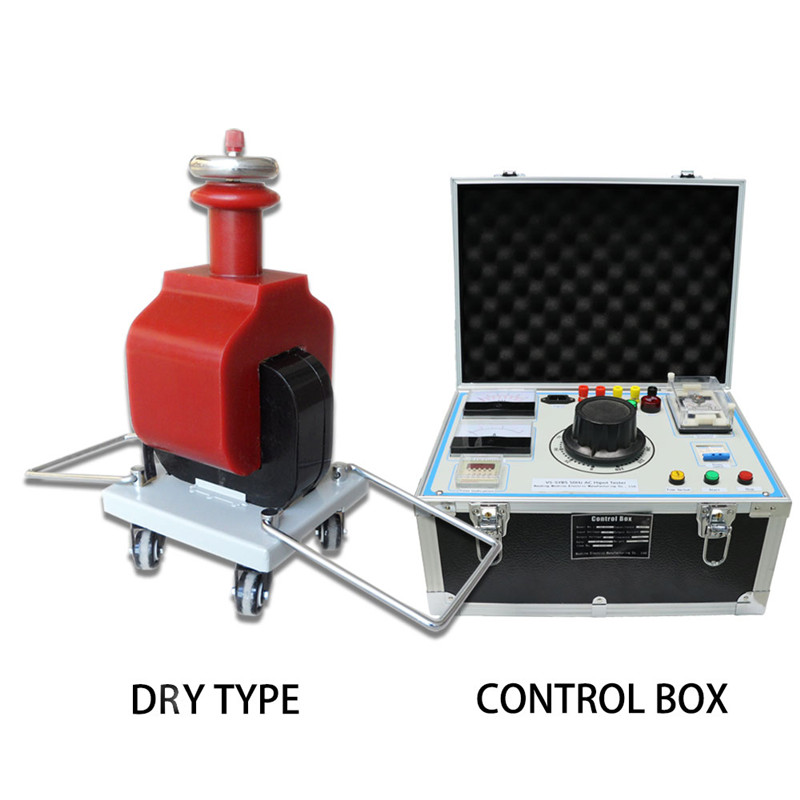

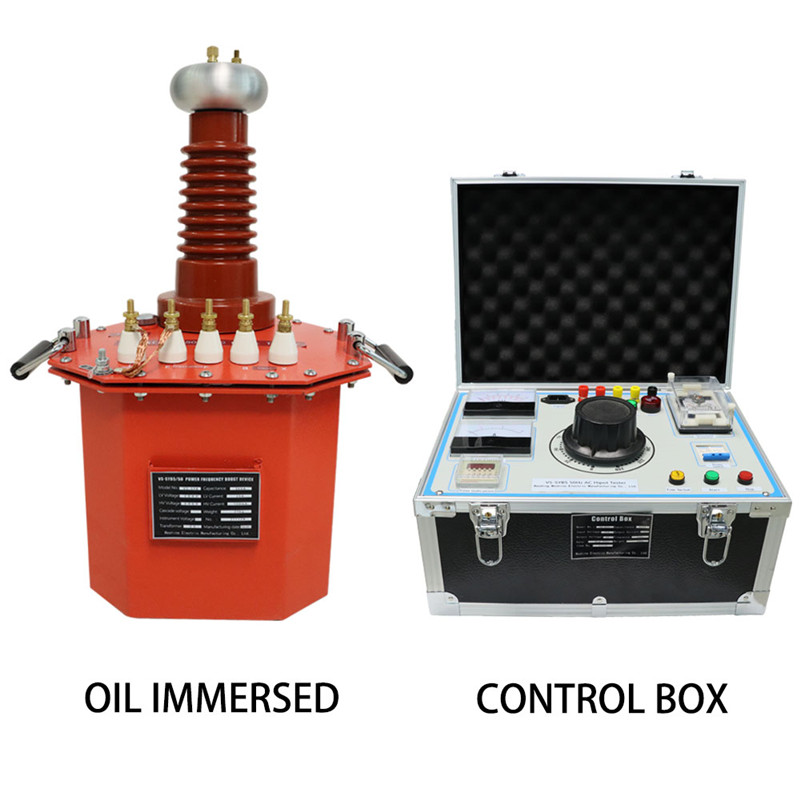

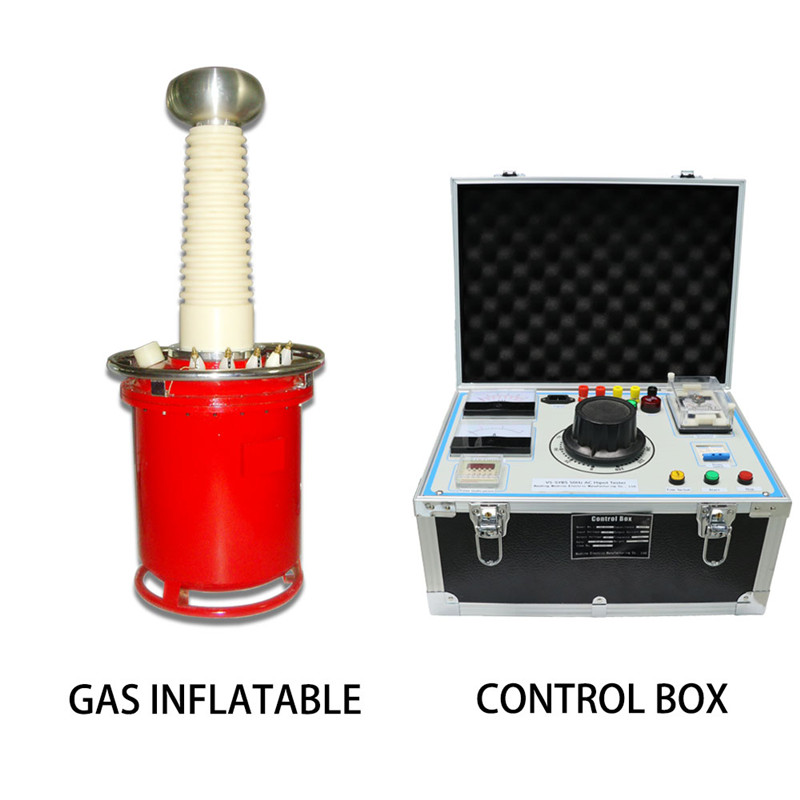

Weshine® AC Hipot Testisarja muuntajan dielektriseen testaukseen, kaksiosainen rakenne mahdollistaa käyttäjän käyttää yksikköä turvallisella etäisyydellä. Ohjausyksikköä käytetään suurjännitemuuntajan ohjaamiseen. Yksikkö koostuu variac-, virran/jännitteen näyttöinstrumenteista, testin keston ajastimesta ja turvapiiristä. Pienjännitekäämitystä voidaan virittää jatkuvasti nollasta maksimiarvoon niin, että tietty lähtö on käytettävissä ennalta määrätyn ajan. Käyttöaika riippuu sovelluksesta, muutamasta minuutista jatkuvaan käyttöön.

Muuntajasarjan dielektrisen testauksen AC Hipot Test Setin tulojännite on 200 V tai 400 V, joka on kytketty vastaavaan ohjausrasiaan (taulukko), ja tulojännite säädetään testimuuntajan ensiökäämiin (matala jännite) automaattinen jännitteensäädin. Sähkömagneettisen induktion periaatetta käyttämällä toisiokäämi (korkea jännite) puristaa sen suhde ensiökäämin kierrosten lukumäärään voi saada saman kerran ulostulon korkealla jännitteellä, jota voidaan jatkuvasti säätää nollasta korkeimpaan nimellisarvoon . Tasavirtakestävyys- ja vuotovirtatestissä niin kauan kuin korkeajännitepiipino on ruuvattu korkeajännitteisen lähtöpäähän, voidaan saada tasajännite korkea jännite ja sen amplitudi on 1,4 kertaa tehotaajuuden korkeajännitearvo.

YLEISET TEKNISET TIEDOT*

Lähtöjännitteen aaltomuoto:	siniaalto
Lähtöaaltomuodon vääristymisnopeus:	â¤ 1 %.
Kuorman menetys:	0,2 %ï½0,35 %
Induktion kestojännitetaso:	1,1UO/1min.
Yhden testimuuntajan oikosulkuimpedanssi on:	4,5 %ï½12 % (±10 %)
Jännitteen säädettävä tarkkuus on ±1 %.
Jännitteen epävakaus on alle 1 %.
Ylijännitesuojatoiminto.
Pintalämpötilan nousu:	ï¼55â
Nimelliskapasiteetilla, sallittu jatkuva käyttöaika:
0,5 tuntia (räätälöity pitkään)
Lähtöjännitteen aaltomuoto:
Alle 10 kVA, 2 tunnin välein, anna jatkuvan toiminnan 0,5 tuntia
Yli 15 kVA, 4 tunnin välein, anna jatkuvan toiminnan 0,5 tuntia
Puolella nimellisjännitteellä ja puolella nimellisvirralla jatkuva toiminta on sallittu 4 tunnin ajan

Laatusertifikaatit

Uskomme aina, että kaikki yrityksemme menestys liittyy suoraan tarjoamiemme tuotteiden laatuun. AC Hipot Test Kit muuntajan dielektristä testausta varten täyttää ISO9001, ISO14000:14001 ohjeissa ja tiukassa laadunvalvontajärjestelmässämme määritellyt korkeimmat laatuvaatimukset.
