Muuntajan polarisaatioindeksi

Weshine® keksi muuntajan polarisaatioindeksin CE-sertifikaatilla, korkealla laadulla ja tarkkuudella. Keksitty ja valmistettu kansallisten standardien mukaisesti, saatavilla on täydellinen sähköinen testausratkaisu. Ota yhteyttä saadaksesi lisätietoja Weshinen muuntajan polarisaatioindeksistä!

Lähetä kysely PDF Lataa

Tuotteen Kuvaus

WeshineMuuntajan polarisaatioindeksidigitaalisella ja analogisella kaarinäytöllä, suunniteltu korkeajännitteisen eristysresistanssin testaukseen kaapeleiden, pyörivien laitoskoneiden, muuntajien, kytkinlaitteiden ja teollisuussovellusten kunnossapidossa ja huollossa.

DC-eristystestit suoritetaan jännitteillä 250 V, 500 V, 1000 V, 2500 V, 5000 V. Eristysvastuksen mittausalue on 100 k Î© - 1000 G Î©. Testattavien kapasitiivisten piirien automaattinen purkaus on toimitettu ja vaihtuva jännite näytetään.

Suojaliitintä voidaan käyttää minimoimaan pintavuotojen vaikutukset ja siten virheelliset mittaukset eristysresistanssitestejä suoritettaessa.

Kapasitiivisissa testikohteissa laite purkautuu automaattisesti sisäisen vastuksen kautta ja näyttää jännitteen liittimissä välillä 30 V - 600 V korkeammilla jännitteillä ilmaistuna "Hi". Tämä ominaisuus näyttää vaimenevan jännitteen reaktiivisten kuormien testauksen jälkeen. Kun jännitteen ilmaisin katoaa, käyttäjä voi turvallista irrottaa mittausjohdot.

WeshineMuuntajan polarisaatioindeksisaa virtansa kahdeksasta 1,5 V IEC LR6 (AA) -kennosta. Suunniteltuihin turvaominaisuuksiin kuuluvat korkean jännitteen varoitusilmaisin, ulkoinen jännitteen näyttö IR-testin jälkeen, automaattinen reaktiivisten kuormien purkautuminen ja mittausjohdot

SOVELLUS

Sähköeristysmateriaalit heikkenevät ajan myötä, mikä johtaa häiriöihin ja kalliisiin korjauslaskuihin. Eristysresistanssin testaajat käyttävät säädeltyä tasajännitettä eristeen poikki ja mittaavat sen läpi kulkevaa virtaa Ohmin lain mukaisesti eristysvastuksen laskemiseksi. Virta kulkee, koska mikään eristemateriaali ei ole täydellinen.

IR-testaajan käyttökohteita ovat:

■ Laitteiden asennus

■ Rutiinihuolto

■ Ongelmanratkaisut

Eristystestaus korkeajännitteisellä tasajännitteellä vaikuttaa eristyksen polarisaatioon siten, että peräkkäinen testaus ilman testattavan yksikön täydellistä purkausta antaa erilaisia tuloksia.

On huolehdittava siitä, että käytät aina samaa prosessia ja tekniikkaa eristimen liittämiseen ja testaamiseen, jotta tulosten trendi voidaan saavuttaa. On tärkeää kirjata eristeen lämpötila sekä IR-arvot

OMINAISUUDET JA EDUT

■ Kompakti, kestävä eristysvastuksen testaaja

■ Helppo käyttö ja jännitealueen valinta

■ AC ja DC volttimittari (30 V - 600 V)

■ Käyttäjän asetettava IR-testiajastin (oletus 1 min), (max. 19 m 50 s)

■ Pehmeä kantolaukku instrumentille ja johtimille

■ Pika-aloitus ja täydellinen käyttöopas

■ Lukittavat HV-eristetyt pistokkeet lisäävät turvallisuutta

■ Liittimien poikki olevat ikkunaluukut estävät lian ja muiden esineiden pääsyn vahingossa sisään

TEKNISET TIEDOT

Eristysalue	0,1 MÎ© - 2 TÎ©
Nimelliset testijännitteet	250 V, 500 V, 1000 V, 2500 V, 5000 V
Liitinjännitteen tarkkuus
	testijännite
	â¥1000 V 0... 5 % nimellisarvosta testijännite
Eristyksen tarkkuus	±5 % ±3 numeroa
Oikosulkuvirta	5 mA ± 0,5 mA
Volttimittarin tarkkuus	±2%rdg±3dgt
Virtalähde	8 x LR6/AA paristot
Käyttölämpötila-alue ja kosteus
	-20 °C - 45 °C
Kosteus	80 % RH
Varastointilämpötila-alue ja kosteus
	-20 °C - 60 °C
Turvallisuussuoja	Eristys Cat III 600 V
Merkintä	Huoltovirhe ilmoitetuilla ympäristörajoilla on kaksinkertainen luontainen virhe
EMC	Täyttää standardin IEC 61326-1:2013
Mitat	177 mm x 226 mm x 100 mm
Paino	1,9 kg (sisältää akun)

VS-3121

VS-3121Muuntajan polarisaatioindeksion suunniteltu sähkö- ja teollisuustestaussovelluksiin, joissa käyttöjännitteet ylittävät 1000 V ja vaaditaan korkeampia eristystestijännitteitä.

Toisin kuin VS-3121A, VS-3121 tarjoaa kiinteät jännitteet 50 V, 100 V, 250 V, 500 V, 1000 V ja 2500 V.

Vaatii laitteet, joiden käyttöjännite on yli 1 kVMuuntajan polarisaatioindeksis yli 1 kV jännitteillä. Korkeajännitetestauksen ytimessä 5/10/15 kV yksikkömme tarjoavat korkeimman tason laaduntestauksen sekä ensiluokkaisen turvallisuuden, mukavuuden ja siirrettävyyden.

Kaiken suuren pääoman täydelliseen eristystestaukseen

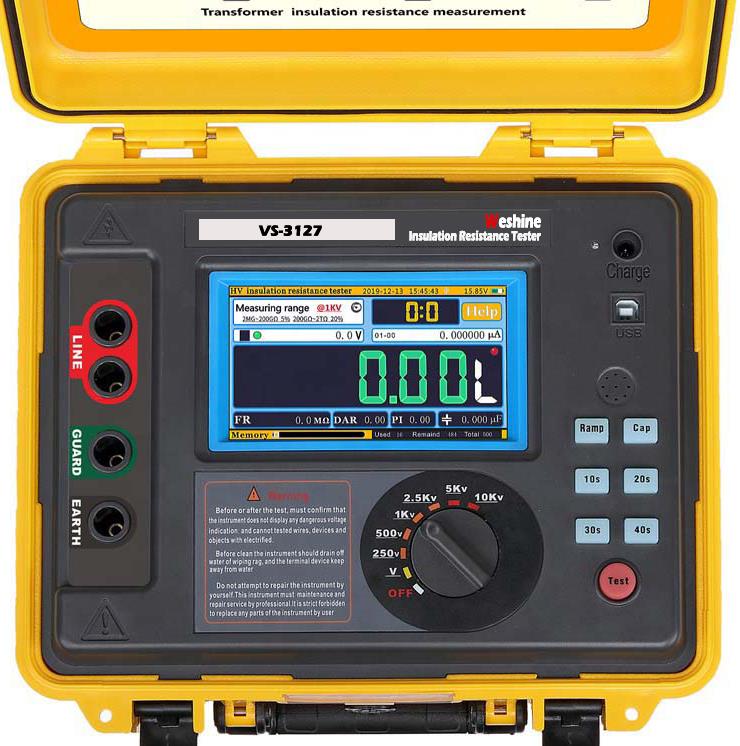

VS-3127

VS-3127Muuntajan polarisaatioindeksitarjoaa mahdollisuuden suorittaa tarkkoja eristysresistanssimittauksia 15 kV testijännitteeseen asti maksimiresistanssilla 30 TÎ©. Resistanssimittauksen tarkkuus on ± 5 % 1 MÎ© - 3 TÎ©!

Sähkö- ja palveluyrityksille VS-3127 on monipuolinen testaaja joustavuuden ja tulevaisuuden varmistuskyvyn ansiosta. Weshine VS-3127 on suunniteltu toimimaan missä tahansa.

Lähtönimellisjännite on enintään 7 vaihdetta (250Vï¼500Vï¼1KVï¼2,5KVï¼5KVï¼10KVï¼15KV).

Max oikosulkuvirta 7mA

Eristysresistanssitesti (IR), polarisaatioindeksi testiï¼PI, dielektrisen absorptiosuhteen testi (DAR). Ramppitestitila (RAMP), suodatettu vastustestitila (FR). *Kapasitanssitesti (Cap.).

Jännitteenvalvontatoiminto, joka valvoo automaattisesti mitatun jännitteen jännitettä

MIKSI TESTAA 15 KV:lla?

5 kV - 15 kV kolminkertaistaa testivirran - tämä voi estää negatiivisen testivirran korkean melun läsnä ollessa.

15 kV on määritelty 35 000 V - 69 000 V omaisuudelle NETA ATS 2007:n perusteella.

Yli 34 500 V:n moottorit tulee testata 15 kV:lla NETA ATS 2007:n perusteella.

TEKNISET TIEDOT

Eristysalue	0,1 MÎ© - 30 TÎ©
Nimelliset testijännitteet	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Liitinjännitteen tarkkuus
	ï¼5%ï½10%ï¼±10V
Eristyksen tarkkuus	1 MÎ© - 3 TÎ©, ±5 % ±3 numeroa
	ï¼3 TÎ©, ±20 % ±3 numeroa
Oikosulkuvirta	â¥7 mA ±0,5 mA
Ramppitestitila	±2%rdg±3dgt
Virtalähde	Nosta esiasetettu jännite testaamalla esiasetetun jännitteen 10 % porrastettua kokoa
Käyttölämpötila-alue ja kosteus
	-20°C - 50°C
Kosteus	80 % RH
Varastointilämpötila-alue ja kosteus
	-25 °C - 65 °C
Jännitteen testi	AC/DC: 0Vï½1000V, Tarkkuus: ±5%rdg±3V
Kapasitanssitesti	10nFï½25uF, Tarkkuus: ±10%rdg±10nF
Nykyinen testi	0.01nAï½7mA, Tarkkuus: ±5%rdg±0,5nA
Turvallisuussuoja	Eristys Cat III 600 V
Merkintä	Huoltovirhe ilmoitetuilla ympäristörajoilla on kaksinkertainen luontainen virhe
EMC	Täyttää standardin IEC 61326-1:2013
Mitat	280 mm x 260 mm x 160 mm
Paino	4,9 kg (sisältää akun)

Valinnat

Weshinellä on 8 vuoden kokemus erityisesti täydellisestä sähkölaitteiden valikoimasta. Tällä hetkellä Weshine on keksinyt erilaisiaMuuntajan polarisaatioindeksijokaiselle vaiheelle lomakkeen mukaisesti:

TILAUSTIEDOT FORMuuntajan polarisaatioindeksiS
Kissa. Ei.	Max testijännite	Suurin testialue	IR/PI/DAR	RAMPPI	FR	Korkki.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√
VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Toimitusketjuun liittyvien ongelmien perusteella: Ota yhteyttä haluamaasi valtuutettuun Weshine-jälleenmyyjään saadaksesi nykyiset hinnat ja toimitusajat.

Laatusertifikaatit

Uskomme aina, että kaikki yrityksemme menestys liittyy suoraan tarjoamiemme tuotteiden laatuun.Muuntajan polarisaatioindeksitäyttää ISO9001-, ISO14000:14001-ohjeissa ja tiukassa laadunvalvontajärjestelmässämme määritellyt korkeimmat laatuvaatimukset.
