Muuntajan suhdetesti
  • Muuntajan suhdetestiMuuntajan suhdetesti
  • Muuntajan suhdetestiMuuntajan suhdetesti
  • Muuntajan suhdetestiMuuntajan suhdetesti
  • Muuntajan suhdetestiMuuntajan suhdetesti
  • Muuntajan suhdetestiMuuntajan suhdetesti
  • Muuntajan suhdetestiMuuntajan suhdetesti

Muuntajan suhdetesti

Weshine® keksi käännössuhteen testauslaitteen muuntajasuhdetestin testaamiseen CE-sertifikaatilla, korkealla laadulla ja tarkkuudella. Keksitty ja valmistettu kansallisten standardien mukaisesti, täydellinen sähköinen testausratkaisu saatavilla. Ota meihin yhteyttä saadaksesi lisätietoja Weshinen käännössuhteen testeristä muuntajan suhdetestin testaamiseen!

Lähetä kysely    PDF Lataa

Tuotteen Kuvaus


Weshine



Muuntajan muunnossuhde on yhtä suuri kuin ensiökäämin kierrosten lukumäärä jaettuna toisiokäämin kierrosten lukumäärällä. Muuntajasuhde tarjoaa muuntajan halutun suorituskyvyn ja vastaavan toisiokäämin vaatiman jännitteen.



Jos toisiojännitteen vaaditaan olevan alempi kuin ensiöjännite - alennusmuuntaja - toisiokäämissä tulee olla vähemmän kierroksia kuin ensiökäämissä ja päinvastoin nostomuuntajassa; kun muuntajan suhde pienentää jännitettä, se lisää virtaa ja päinvastoin. Siksi ihanteellisen muuntajan jännitteen ja virran suhde liittyy suoraan muunnossuhteeseen.



Valitettavasti muuntajat eivät ole täydellisiä, todellisessa muuntajassa jännite- tai virtasuhteet eivät välttämättä vastaa muuntajan fyysisiä suhteita johtuen erilaisista sähköhäviöistä, kuten muuntajan rautasydämestä (hystereesi- ja pyörrevirtahäviöt) ja kuparista. häviöt (johtuen ensiö- ja toisiokäämien resistanssista); siksi valmistajat yrittävät suunnitella muuntajia minimoimaan nämä häviöt maksimaalisen tehokkuuden saavuttamiseksi täydellä kuormalla, tehomuunnoksen ollessa yli 95 %, jolloin saadaan aikaan korkeintaan 5 % ero muuntajan jännitesuhteesta/käännössuhteesta.



Weshine keksi muuntajan kierrossuhdetestin tai TTR-testin mittausta vartenMuuntajan suhdetestija vahvistaa, että muuntajassa on oikea ensiökierrosten ja toisiokierrosten suhde. Tämän testin oikea käyttäminen voi auttaa tunnistamaan käämikytkimen suorituskyvyn, oikosulkuiset kierrokset, avoimet käämit, väärät käämikytkennät ja muut viat muuntajien sisällä. Weshinen TTR-testaajat ovat kestäviä kestämään ankaria olosuhteita, joissa jotkut muuntajatestaukset tekevät. Valikoima sisältää erilaisia ​​ominaisuuksia, jotka yksinkertaistavat ja nopeuttavat testausta, sekä 3-vaiheiset TTR-testerit sekä PT- ja CT-TTR-testerit.

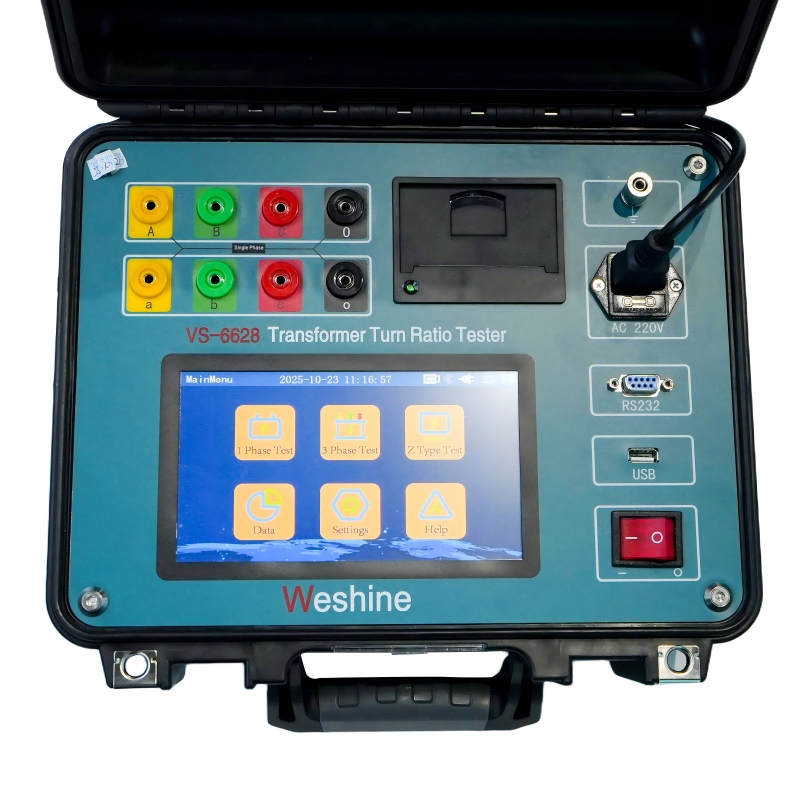

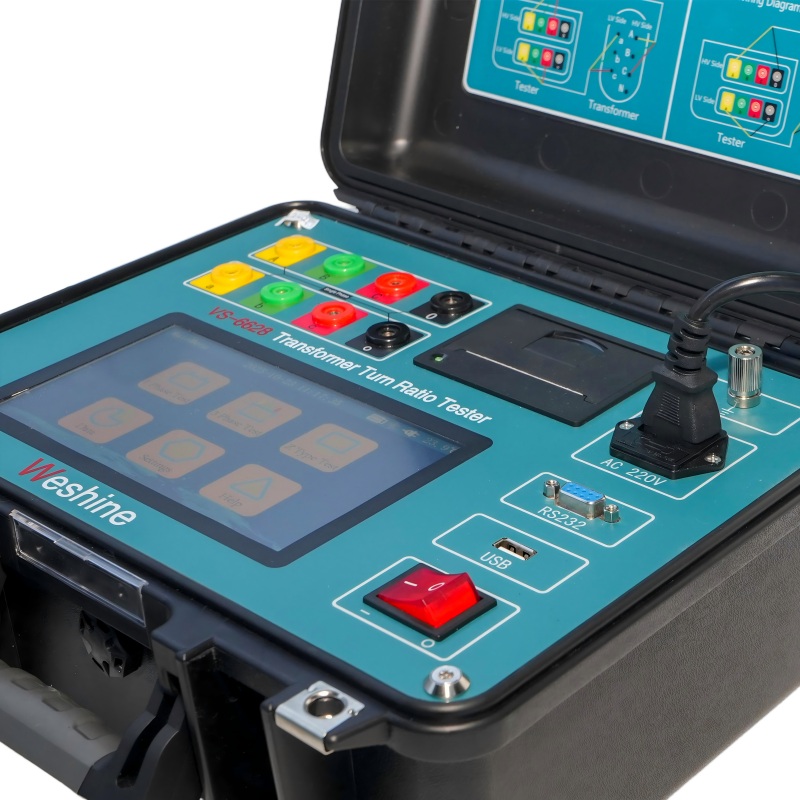

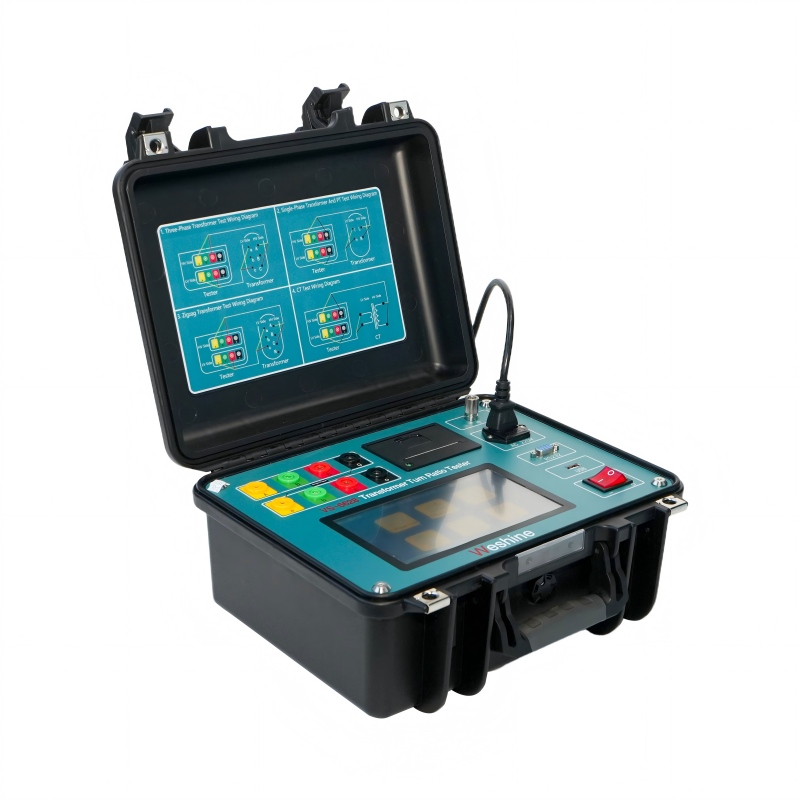

VS-6628-sarjan kolmivaiheisten muuntajien kierrossuhteen testisetit on suunniteltu mittaamaan teho-, instrumentti- ja jakelumuuntajien kierrossuhdetta sähköasemalla tai valmistusympäristössä. Vankka ja vankka rakenne tekee näistä instrumenteista hyvin sopivia käytettäväksi erilaisissa ankarissa ympäristöissä. Johtomme on erityisesti suunniteltu tarjoamaan tarvittavaa joustavuutta kylmällä säällä.



Mutta koska muuntajiin kohdistuu käyttöiän aikana erilaisia ​​jännityksiä ja muutoksia, sekä sähköisiä että mekaanisia, muuntajan oikea kierrossuhde on tarkistettava ennen muuntajan käyttöönottoa ja erilaisten huoltosuunnitelmien aikana, tässä on muuntajan kääntösuhteen testaaja. Siksi erilaisilla muuntajien kierrossuhteiden testisarjoilla (TTR-laitteilla) mitattuihin kierrossuhteisiin sisältyy muuntajissa tyypillisesti esiintyviä häviöitä, jotka johtavat kiertosuhteisiin, jotka poikkeavat fyysisestä kierrosmäärästä, mutta heijastavat valmistajien ja käyttäjien odottamia todellisia jännitesuhteita tai todellisen muuntajan tehomuuntajan suhde.



Weshine



TUOTETIEDOT

tuotteen nimi

KÄÄNTÖSUHTEEN TESTERI TESTAAMISEEN Muuntajan suhdetesti

Mallinumero

VS-6628

Testialue

0,9 - 10 000

Tarkkuus

0,2 %

Sertifikaatit

CE; EMC; LVD; ISO;

Tyypillinen sovellus

Testaa kierrossuhdetta, vaihesiirtymää ja napaisuutta.

Apua tunnistamisessa




Mitat

345 x 295 x 175 mm

Paino

5 kg



Valinnat


Weshinellä on 8 vuoden kokemus erityisesti täydellisestä sähkölaitteiden valikoimasta. Tällä hetkellä Weshine on keksinyt erilaisia ​​kierrossuhteen testauslaitteita testausta vartenMuuntajan suhdetestilomakkeen mukaisesti:



TILAUSTIEDOT KÄÄNTÖSUHTEET TESTAILLE TESTAAMISEENMuuntajan suhdetesti

Kissa. Ei.

Testialue

Tarkkuus

Resoluutio

Mitat
(mm)

Paino
(kg)

VS-6628

0,9 - 10 000

0,2 %

0,0001 min

345 x 295 x 175

5

VS-6629

0,9 - 10 000

0,1 % (0,9–500)
0,2 % (500 - 3000)

0,3 % (3 000 - 10 000)

0,9ï½9,9999ï¼0,0001ï¼

10ï½99.999ï¼0,001ï¼

100ï½999,99ï¼0,01ï¼

1000ï½9999.9ï¼0,1ï¼

10000 ja enemmänï ¼ 1ï ¼

325 x 225 x 125

3.8

VS-6630

0,9 - 10 000

0,1 % (0,9 - 2000)

0,3 % (2000 - 10000)

0,0001 min

360 x 280 x 160

6

VS-6628T

0,8 - 10 000

0,1 % (0,8 - 3000)
0,2 % (3 000 - 10 000)

0,0001 min

320 x 240 x 130

3

VS-6628A

0,9 - 10 000

0,1 % (0,9–500)
0,2 % (500 - 3000)

0,3 % (3 000 - 10 000)

0,9ï½9,9999ï¼0,0001ï¼

10ï½99.999ï¼0,001ï¼

100ï½999,99ï¼0,01ï¼

1000ï½9999.9ï¼0,1ï¼

10000 ja enemmänï ¼ 1ï ¼

246 x 156 x 62

1.7

Toimitusketjuun liittyvien ongelmien perusteella: Ota yhteyttä haluamaasi valtuutettuun Weshine-jälleenmyyjään saadaksesi nykyiset hinnat ja toimitusajat.



Laatusertifikaatit


Uskomme aina, että kaikki yrityksemme menestys liittyy suoraan tarjoamiemme tuotteiden laatuun. Kääntää suhdetesteriä testausta vartenMuuntajan suhdetestitäyttää ISO9001-, ISO14000:14001-ohjeissa ja tiukassa laadunvalvontajärjestelmässämme määritellyt korkeimmat laatuvaatimukset.
