Weshine® keksi Turns Ratio Testerin muuntajien kierrossuhteiden testaukseen CE-sertifikaatilla, korkealla laadulla ja tarkkuudella. Keksitty ja valmistettu kansallisten standardien mukaan, täydellinen sähköinen testausratkaisu saatavilla. Ota meihin yhteyttä saadaksesi lisätietoja Weshinen muuntajien kierrossuhteen testeristä!
Muuntajan muunnossuhde on yhtä suuri kuin ensiökäämin kierrosten lukumäärä jaettuna toisiokäämin kierrosten lukumäärällä. Muuntajasuhde tarjoaa muuntajan halutun suorituskyvyn ja vastaavan toisiokäämin vaatiman jännitteen.
Jos toisiojännitteen vaaditaan olevan alempi kuin ensiöjännite - alennusmuuntaja - toisiokäämissä tulee olla vähemmän kierroksia kuin ensiökäämissä ja päinvastoin nostomuuntajassa; kun muuntajan suhde pienentää jännitettä, se lisää virtaa ja päinvastoin. Siksi ihanteellisen muuntajan jännitteen ja virran suhde liittyy suoraan muunnossuhteeseen.
Valitettavasti muuntajat eivät ole täydellisiä, todellisessa muuntajassa jännite- tai virtasuhteet eivät välttämättä vastaa muuntajan fyysisiä suhteita johtuen erilaisista sähköhäviöistä, kuten muuntajan rautasydämestä (hystereesi- ja pyörrevirtahäviöt) ja kuparista. häviöt (johtuen ensiö- ja toisiokäämien resistanssista); siksi valmistajat yrittävät suunnitella muuntajia minimoimaan nämä häviöt maksimaalisen tehokkuuden saavuttamiseksi täydellä kuormalla, tehomuunnoksen ollessa yli 95 %, jolloin saadaan aikaan korkeintaan 5 % ero muuntajan jännitesuhteesta/käännössuhteesta.
Weshine keksimuuntajan kierrossuhteen testi, tai TTR-testi, vartenMuuntajan kierrossuhteen testija vahvistaa, että muuntajassa on oikea ensiökierrosten ja toisiokierrosten suhde. Tämän testin oikea käyttäminen voi auttaa tunnistamaan käämikytkimen suorituskyvyn, oikosulkuiset kierrokset, avoimet käämit, väärät käämikytkennät ja muut viat muuntajien sisällä. Weshinen TTR-testaajat ovat kestäviä kestämään ankaria olosuhteita, joissa jotkut muuntajatestaukset tekevät. Valikoima sisältää erilaisia ominaisuuksia, jotka yksinkertaistavat ja nopeuttavat testausta, sekä 3-vaiheiset TTR-testerit sekä PT- ja CT-TTR-testerit.

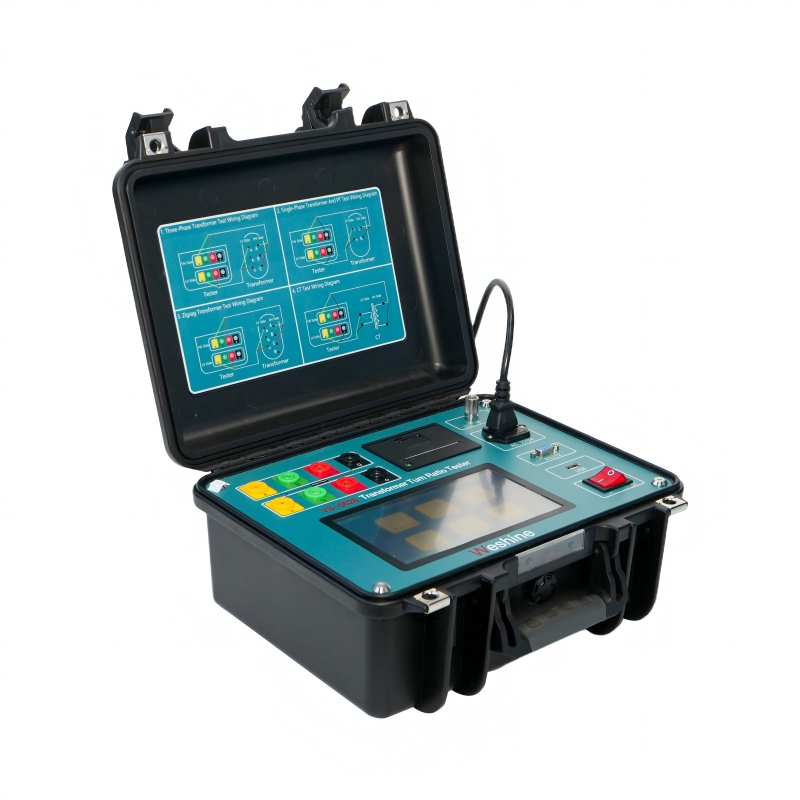

Kolmivaiheinen VS-6628-sarjamuuntajan kierrossuhteen testisarjat on suunniteltu mittaamaan teho-, instrumentti- ja jakelumuuntajien kierrossuhdetta sähköasemalla tai valmistusympäristössä. Vankka ja vankka rakenne tekee näistä instrumenteista hyvin sopivia käytettäväksi erilaisissa ankarissa ympäristöissä. Johtomme on erityisesti suunniteltu tarjoamaan tarvittavaa joustavuutta kylmällä säällä.
Mutta koska muuntajiin kohdistuu käyttöiän aikana erilaisia jännityksiä ja muutoksia, sekä sähköisiä että mekaanisia, muuntajan oikea kierrossuhde on tarkistettava ennen muuntajan käyttöönottoa ja erilaisten huoltosuunnitelmien aikana, tässä onTransformer Turns Ratio TesterSiksi käännössuhteet mitataan erilaisillamuuntajan kierrossuhteen testisarjat (TTR-laitteet) sisältävät muuntajissa tyypillisesti esiintyviä häviöitä, mikä johtaa kierrossuhteisiin, jotka eroavat fyysisestä kierrosten lukumäärästä, mutta heijastavat valmistajien ja käyttäjien odottamia todellisia jännitesuhteita tai todellisen muuntajan tehomuuntajan suhdetta.
TUOTETIEDOT |
|||
tuotteen nimi |
KIERTOSUHTEEN TESTERI MUUNTAJAN KIERTOSUHTEEN TESTIIN |
||
Mallinumero |
VS-6628 |
Testialue |
0,9 - 10 000 |
Tarkkuus |
0,2 % |
Sertifikaatit |
CE; EMC; LVD; ISO; |
Tyypillinen sovellus |
Testaa kierrossuhdetta, vaihesiirtymää ja napaisuutta. |
||
Apua tunnistamisessa |
|
||
Mitat |
345 x 295 x 175 mm |
Paino |
5 kg |
Weshinellä on 8 vuoden kokemus erityisesti täydellisestä sähkölaitteiden valikoimasta. Tällä hetkellä Weshine on keksinyt erilaisia käännössuhteiden testaajiamuuntajan kierrossuhteen testilomakkeen mukaisesti:
TILAUSTIEDOT KÄÄNTÖSUHTEET TESTERI MUUNTAJAN KÄÄNTÖSUHTEET TESTIIN |
|||||
Kissa. Ei. |
Testialue |
Tarkkuus |
Resoluutio |
Mitat |
Paino |
VS-6628 |
0,9 - 10 000 |
0,2 % |
0,0001 min |
345 x 295 x 175 |
5 |
VS-6629 |
0,9 - 10 000 |
0,1 % (0,9–500) 0,3 % (3 000 - 10 000) |
0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999.9ï¼0,1ï¼ 10000 ja enemmänï ¼ 1ï ¼ |
325 x 225 x 125 |
3.8 |
VS-6630 |
0,9 - 10 000 |
0,1 % (0,9 - 2000) 0,3 % (2000 - 10000) |
0,0001 min |
360 x 280 x 160 |
6 |
VS-6628T |
0,8 - 10 000 |
0,1 % (0,8 - 3000) |
0,0001 min |
320 x 240 x 130 |
3 |
VS-6628A |
0,9 - 10 000 |
0,1 % (0,9–500) 0,3 % (3 000 - 10 000) |
0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999.9ï¼0,1ï¼ 10000 ja enemmänï ¼ 1ï ¼ |
246 x 156 x 62 |
1.7 |
Toimitusketjuun liittyvien ongelmien perusteella: Ota yhteyttä haluamaasi valtuutettuun Weshine-jälleenmyyjään saadaksesi nykyiset hinnat ja toimitusajat.
Uskomme aina, että kaikki yrityksemme menestys liittyy suoraan tarjoamiemme tuotteiden laatuun. Kääntää Ratio Tester formuuntajan kierrossuhteen testitäyttää ISO9001-, ISO14000:14001-ohjeissa ja tiukassa laadunvalvontajärjestelmässämme määritellyt korkeimmat laatuvaatimukset.
Jos haluat lisätietoja Weshinen palveluratkaisuista, ota yhteyttä 24/7 online-myyntiedustajaamme saadaksesi tarjouksia Weshineltä.
