Ultramatalataajuinen korkeajännitegeneraattori

Ammattimaisena valmistajana Kiinassa Weishine haluaa tarjota sinulle korkealaatuisen Ultra Low Frequency High Voltage Generator -generaattorin, joka on suunniteltu kestämään vaihtovirtaa sähköeristyksen testaamiseen, kun perinteiset teho-taajuustestilaitteet vaatisivat liikaa kapasiteettia. Ennaltaehkäisevässä eristystestauksessa suurjännitekestävyystestaus on yksi tärkeimmistä menetelmistä, joilla varmistetaan, kestääkö laitteiden eristys turvallisesti määritellyn testijännitteen. Suuren kapasitanssin testauskohteita, kuten XLPE-virtakaapeleita, tehokondensaattoreita, suuria generaattoreita ja moottoreita varten 50 Hz AC:n kestävyystestaus vaatii usein suuren testimuuntajan tai resonanssitestisarjan. 0,1 Hz:n erittäin matalataajuinen testijärjestelmä vähentää vaadittua testitehoa ja tekee kenttätestauksesta käytännöllisempää. Kompakti ja kannettava rakenne alentaa kenttäsuunnittelutiimien kokonaishankintakustannuksia.

Testiyksikkö tuottaa ohjattua erittäin matalataajuista AC-korkeajännitettä. Käytettävissä olevat lähtötaajuudet ovat 0,1 Hz, 0,05 Hz, 0,02 Hz ja 0,01 Hz. Matalampi taajuus sallii laitteen testata suurempia kapasitiivisia kuormia samalla, kun testilaitteiston koko ja tehontarve pysyvät hallittavissa. Käsikirjan mukaan järjestelmä soveltuu erityisesti sähkölaitteisiin, joilla on suuri ekvivalenttikapasitanssi, mukaan lukien tehokaapelit, kondensaattorit, keskisuuret ja suuret generaattorit sekä moottorit.

Tuotteen komponentit

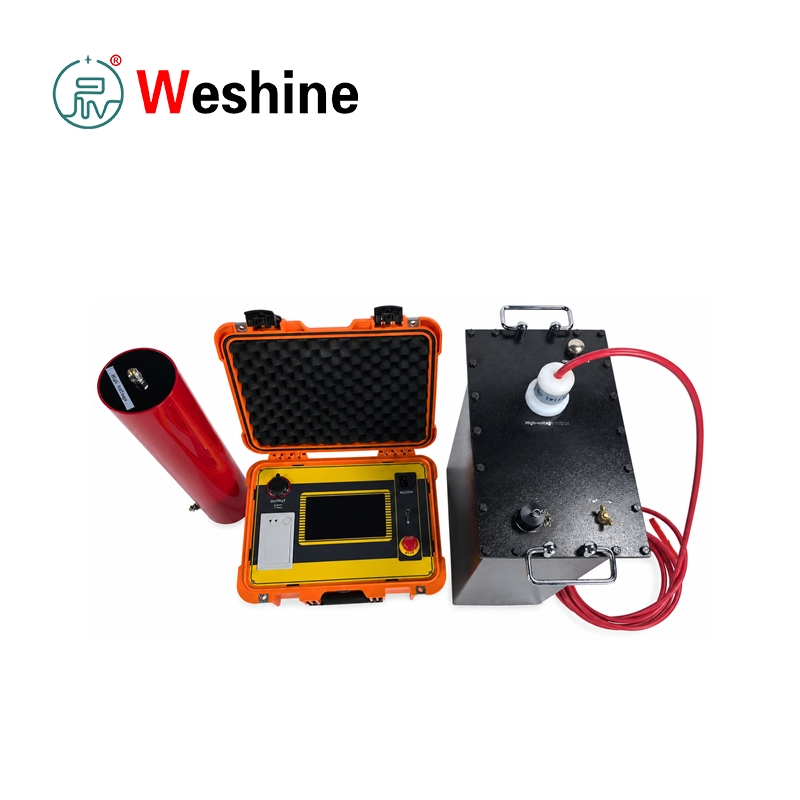

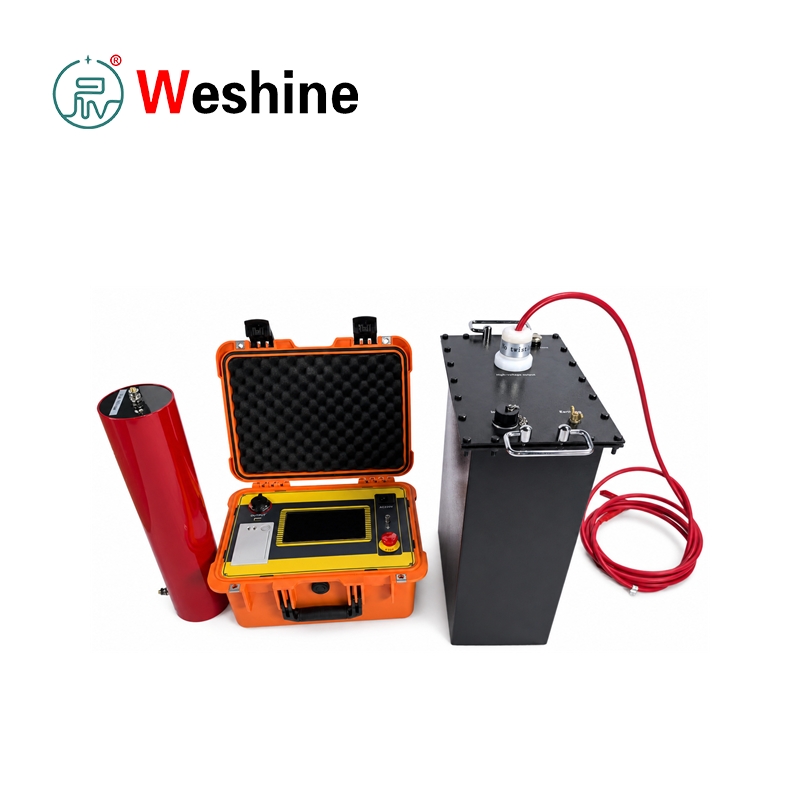

Järjestelmä koostuu kahdesta pääosasta: säätimestä ja suurjännitevahvistimesta.

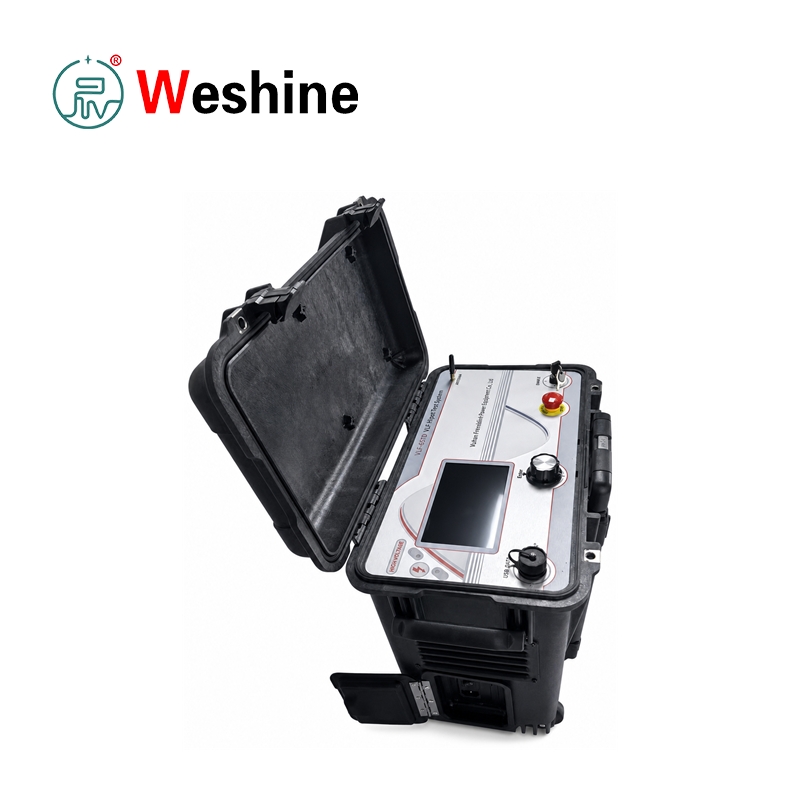

Ohjaimessa on 7 tuuman kapasitiivinen kosketusnäyttö, virtakytkin, 220 V AC -tulo, maadoitusliitin, USB-tiedonsiirtoportti, tulostin ja hätäpysäytyspainike.

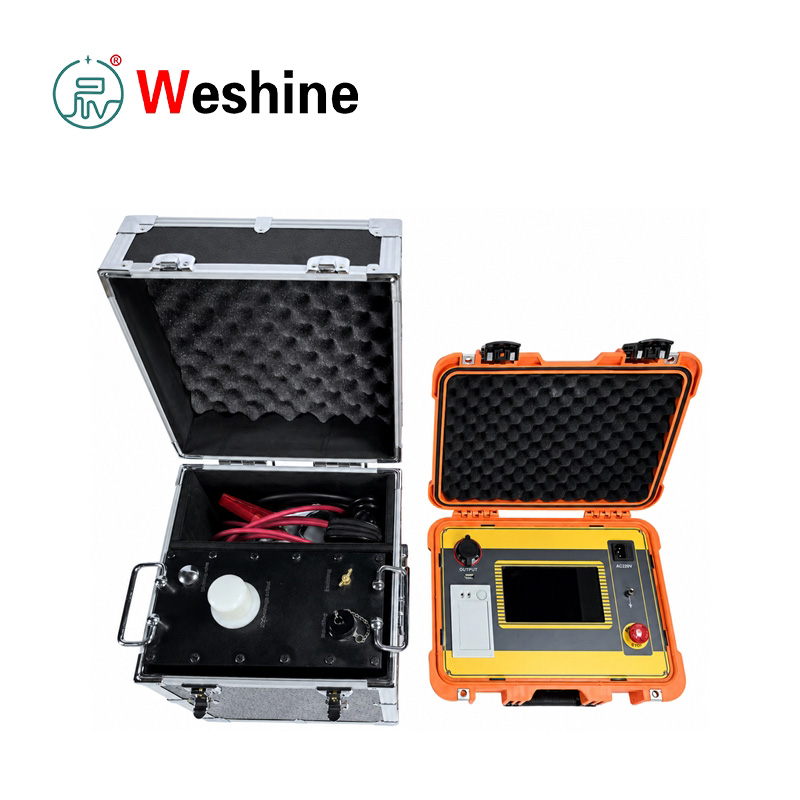

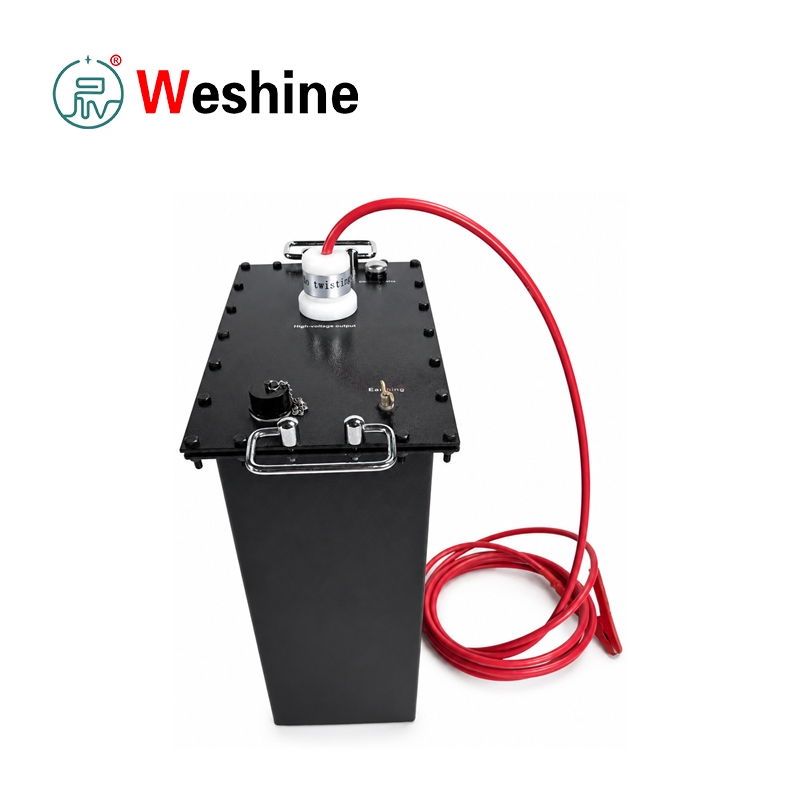

Tehostin tuottaa korkeajännitteisen ulostulon ja on kytketty säätimeen mukana toimitetulla pienjänniteohjauskaapelilla. Korkeajännitelähtö kytketään testikohteeseen mukana toimitetulla suurjännitekaapelilla ja maadoitustarvikkeilla.

Toiminta on automatisoitua

Kytkennän jälkeen käyttäjä asettaa kosketusnäytöllä lähtötaajuuden, testin keston, testijännitteen, suurjännitepuolen ylivirtarajan ja ylijänniterajan. Testin alkaessa laite suorittaa kuormituksen itsetarkistuksen, automaattisen jännitteen nousun, vakioamplitudisen lähdön, ajoituksen, normaalin sammutuksen ja automaattisen purkauksen. Laite voi pysähtyä ajastimella tai manuaalisella pysäytyksellä. Se tarjoaa myös epänormaalin sammutussuojan ylijännite- ja ylivirtasuojauksen kautta.

Tämä Ultra Low Frequency High Voltage Generator ottaa käyttöön korkeajännitteisen ja matalan jännitteen suljetun silmukan negatiivisen takaisinkytkentäohjauksen. Käsikirjassa todetaan, että lähtö ei tuota kapasitiivista nousuvaikutusta. Useita suojaustoimintoja ovat ylijännitesuoja, suurjännitepuolen ylivirtasuojaus ja pienjännitepuolen ylivirtasuojaus, suojauksen toiminta-ajalla enintään 10 ms. Ohjain ja suurjännitegeneraattori on kytketty pienjänniteohjauksella, ja optista ohjausta käytetään turvallisemman toiminnan takaamiseksi. Kestävä laitteistorakenne, pitkä käyttöikä pitkäaikaiseen projektikäyttöön ja toistuviin testauksiin.

Testitulokset voidaan tulostaa suoraan testiraportiksi. Historialliset tiedot tallennetaan automaattisesti normaalin ajastimen pysäytyksen, manuaalisen pysäytyksen, ylijännitesuojan pysäytyksen tai ylivirtasuojan pysäytyksen jälkeen. Laite voi tallentaa jopa 64 mittaustietuetta; vanhemmat tietueet poistetaan automaattisesti, kun tallennusraja ylittyy. Järjestelmä tukee myös päivämäärän ja kellonajan asetusta, kiina- ja englanninkielistä käyttöliittymän vaihtoa, automaattista tallennusta, automaattista tulostusta ja USB-tiedonsiirtoa ylemmän hallintaohjelmiston kanssa.

Testauslaitteisto on DL/T 849.4-2004, Ultra-Low Frequency High Voltage Generatorin yleisten teknisten ehtojen mukainen. Käsikirjassa viitataan myös 0,1 Hz:n VLF-testimenetelmään 35 kV:n ja alle XLPE-eristeisille tehokaapeleille. Kenttäkäytössä testiobjektin kapasitanssi ei saa ylittää valitun laitekokoonpanon nimelliskapasitiivista kuormaa. Jos testikohteen kapasitanssi on pienempi kuin 0,05 μF, 0,05 μF:n apukondensaattori voidaan kytkeä rinnan tukemaan normaalia lähtöä.

Tuoteparametri

Tuoteopas

VLF-testilaitteen toimintaperiaate

Kannettava VLF-testilaite toimii korvaamalla 50 Hz:n tehotaajuuden kestotestin erittäin matalataajuisella vaihtovirtatestillä.

Kapasitiivisten testiobjektien virta on verrannollinen taajuuteen, kapasitanssiin ja jännitteeseen. Pienentämällä taajuutta 0,1 Hz:iin tai pienemmäksi vaadittu testitehokapasiteetti pienenee huomattavasti, mutta AC-eristyksen kestävyystestauksen käytännön tarkoitus säilyy.

Laitteen kytkentä ennen testausta

Ennen testaamista yhdistä:

ohjekirjan kytkentäkaavion mukaan.

Maadoitusliitin on kytkettävä maahan. AC-tulo on kytketty 220 V, 50 Hz virtalähteeseen.

Jos käytetään kannettavaa generaattoria, generaattorin lähtöjännitteen ja taajuuden on oltava vakaat.

Parametrien asetus ja testin valmistelu

Kytke ohjaimeen virta ja siirry parametrien asetusnäyttöön.

Aseta seuraavat parametrit:

Käytettävissä olevat taajuudet ovat:

Testin kesto voidaan asettaa välille 0 - 99 minuuttia.

Laitteen näyttämät jännite- ja virta-arvot ovat huippuarvoja.

Automaattinen testiprosessi

Käynnistä-painikkeen painamisen jälkeen laite suorittaa itsetarkistuksen.

Testausprosessi sisältää:

1. Lataa itsetarkastus
2. Automaattinen jännitteen nousu
3. Vakioamplitudinen lähtö
4. Kestää ajoitusta
5. Automaattinen sammutus ja purku

Jos kuormaa ei havaita, säädin näyttää tyhjäkäyntivaroituksen.

Kun asetettu jännite on saavutettu, laite ylläpitää vakioamplitudista lähtöä ja käynnistää kestävyysajoitusprosessin.

Kun asetettu aika saavutetaan, järjestelmä pysäyttää korkeajännitteisen lähdön ja purkaa testikohteen automaattisesti.

Sammutustilat ja tiedonhallinta

Laite tukee:

Normaali sammutus

Epänormaali sammutus

Jokaisessa sammutustilassa testitiedot tallennetaan historiatietoina.

Käyttäjät voivat:

Kaapelin testausopas

Kaapelin testausta varten:

1. Irrota kaikki kaapeliin liitetyt sähkölaitteet ennen testausta.
2. Mittaa eristysvastus megaohmimittarilla.
3. Suorita VLF-kestävyystesti vasta sen jälkeen, kun eristystarkastus on hyväksyttävä.

Käsikirjassa määritellään:

Testin kesto:

Synkronisen moottorin testausopas

Synkronisen moottorin testaamiseen ohjeessa suositellaan vaiheittaista testausta.

Testausmenetelmä:

Testiaika on yleensä sama kuin tehon taajuuden kestävyystestissä, yleensä:

Testauksen aikana käyttäjien tulee huomioida:

Turvapurkaus testauksen jälkeen

Kun olet sammuttanut, käytä purkaustankoa tyhjentääksesi testikappale kokonaan ennen kuin irrotat kaapelit.

Tämä vaihe on välttämätön erityisesti kapasitiivisille laitteille, kuten:

Ominaisuudet

1. Tukee 0,1 Hz:n erittäin matalataajuista AC-kestotestausta.

2. Tukee 0,05 Hz, 0,02 Hz ja 0,01 Hz lähtötaajuuden valintaa.

3. Tarjoaa automaattisen jännitteen nousun, vakioamplitudisen lähdön, ajoituksen, sammutuksen ja purkauksen.

4．Mittaa ja näyttää korkeajännitteisen ulostulon ja testivirran huippuarvoina.

5. Tarjoaa ylijännitesuojan suurjännitelähdölle.

6. Tarjoaa korkeajännitteisen puolen ja matalan jännitteen puolen ylivirtasuojan.

7) Katkaisee automaattisesti lähdön, kun jännite tai virta ylittää asetetun rajan.

8. Suojausaika enintään 10 ms.

9. Tarjoaa 7 tuuman kapasitiivisen kosketusnäytön käytön.

10. Näyttää testitiedot ja lähtöaaltomuodon kosketusnäytöllä.

11．Sisältää automaattisen historiatietojen tallennuksen jopa 64 tietueelle.

12．Tarjoaa sisäänrakennetun tulostimen testiraporttien tulostamista varten.

13. Tukee USB-tiedonsiirtoa ylemmän hallintaohjelmiston kanssa.

14．Sisältää kiinan- ja englanninkielisen käyttöliittymän vaihdon.

15. Tarjoaa suljetun silmukan korkeajännitteisen ja matalan jännitteen negatiivisen takaisinkytkentäohjauksen.

16. Tukee AC:n kestävyyttä suuren kapasitanssin testiobjektien testaamiseen.

17．Sisältää purkaustangon ja maadoituskaapelin turvalliseen testin jälkeiseen purkamiseen.

18. Tarjoaa hätäpysäytyspainikkeen ohjaimessa.

19. Tukee sisä- ja ulkokäyttöä.

20．Sisältää kompensointikondensaattorin pienikapasiteettisia testiobjekteja varten.

Sovellusskenaariot

Power Utilities

Sähkölaitokset käyttävät VLF-testauslaitteita keskijännitekaapeleiden, suurten moottoreiden, generaattoreiden, kondensaattoreiden ja muiden suurikapasiteettisten sähkölaitteiden kestävyystestaukseen ennaltaehkäisevän huollon ja vastaanottotestauksen aikana.

Muuntajien valmistajat

Muuntaja- ja sähkölaitevalmistajat voivat käyttää testisarjaa testausalueilla, joilla suurikapasiteettiset eristysjärjestelmät vaativat AC:n kestävyyden todentamista pienemmällä taajuudella.

Voimalaitokset

Voimalaitokset käyttävät laitetta generaattorin staattorikäämien, suurten moottoreiden, aseman huoltokaapeleiden ja niihin liittyvien eristysjärjestelmien kestävyyden testaamiseen käyttöönoton, peruskorjauksen ja rutiinihuollon aikana.

Rautatiet

Rautateiden sähkönsyöttöjärjestelmissä käytetään keskijännitekaapeleita ja pyöriviä laitteita. Testausyksikkö tukee kenttäkestävyystestausta määräaikaishuoltoseisokkien aikana.

Teollisuuslaitokset

Teollisuuslaitokset, kuten kaivos-, petrokemian-, teräs- ja tuotantolaitokset, voivat käyttää instrumenttia kaapeleiden ja moottorien eristykseen, ja ne kestävät testausta tehtaiden sähkönjakelujärjestelmissä.

Yliopistot

Yliopistot ja koulutuskeskukset voivat käyttää järjestelmää VLF-kestävyystestin periaatteiden, kapasitiivisen virran laskennan, kaapelin testausmenetelmien ja suurjänniteturvallisuuskäytäntöjen opettamiseen.

Testauslaboratoriot

Suurjännitelaboratoriot voivat luottaa Ultra Low Frequency High Voltage Generatoriin, joka kestää AC:n kapasitiivisten testiobjektien, kaapelinäytteiden, moottoreiden ja eristysjärjestelmien testauksen, jotka vaativat ohjattua ultramatalataajuista jännitettä.

Kaapelin huolto

Kaapelihuoltotiimit käyttävät testilaitetta XLPE-kaapelin vastaanottotesteihin, ennaltaehkäiseviin testeihin, vian seurantatarkastuksiin ja eristystarkastukseen asennuksen tai korjauksen jälkeen.

Sovellukset

1,0,1 Hz VLF AC kestävyystestaus.

2,XLPE-virtakaapeli kestää testauksen.

3.35 kV ja alle kaapelin eristystesti.

4. Tehokondensaattori kestää testauksen.

5. Keskikokoisen ja suuren generaattorin eristystestaus.

6. Moottorin staattorin käämitys kestää testausta.

7. Kaapelin vaihtotestaus.

8. Kaapelien ennakkohuoltotestaus.

9. Suuren kapasitanssin laitteiden eristyksen tarkastus.

10. Kenttävaihtovirta kestää testauksen pienemmällä testitehokapasiteetilla.

11. Automaattinen ajastettu suurjännitetestaus.

12.Ylijännite- ja ylivirtasuojattu kestävyystestaus.

13. Historiallinen testitietueiden tallennus.

14．Painettu testiraportti.

15. Eristyksen kunnon seulonta ennen jännitteen kytkemistä.

Asiakkaan tapaus

Toimiala: Kaapelihuoltourakoitsija.

Ongelma: Huoltourakoitsijan täytyi suorittaa vastaanottotestaus vasta asennetulle keskijännite-XLPE-kaapelille. Perinteisiä tehotaajuisia vaihtovirtaa kestäviä laitteita oli vaikea kuljettaa ja ne vaativat suurempaa tehokapasiteettia kaapelin kapasitanssin vuoksi. Tiimi tarvitsi kannettavan vaihtovirtakestävyysratkaisun, joka soveltuu kenttäkaapelin testaukseen.

Testausprosessi: Teknikot irrottivat kaikki kaapeliin liitetyt laitteet ja tarkastivat ensin jokaisen vaiheen megaohmimittarilla. Hyväksytyn eristysvastuksen vahvistamisen jälkeen he liittivät ohjaimen, tehostimen, suurjännitelähtökaapelin, maadoituskaapelin ja purkaustangon testijohdotuksen mukaisesti. Testijännite asetettiin kaapelin vaihejännitteen mukaan ja ylivirta-arvo laskettiin kaapelin kapasitanssista, testitaajuudesta ja jännitteestä. Ryhmä valitsi 0,1 Hz lähdön, asetti vaaditun testin keston ja aloitti automaattisen jännitteen nousun.

Tulos: Laite suoritti automaattisen jännitteen nousun, vakioamplitudisen lähdön, ajoituksen, sammutuksen ja purkauksen. Kestävyysjakson aikana ei havaittu tuhoavaa purkausta, epänormaalia ääntä, savua, hajua, epävakaa jännitettä tai epänormaalia virtaa. Testitiedot tallennettiin ja tulostettiin projektitietueita varten.

Edut: Urakoitsija suoritti kaapelin vaihtovirtakestävyystestin pienemmällä ja käytännöllisemmällä kenttäjärjestelmällä. Automaattinen suojaus, ajoitus, purkaminen, varastointi ja tulostus auttoivat vähentämään manuaalista käyttöä ja parantamaan testidokumentaatiota.

FAQ

Mihin Ultra-Low Frequency High Voltage Generator -generaattoria käytetään? Sitä käytetään suurikapasiteettisten sähkölaitteiden, erityisesti tehokaapeleiden, tehokondensaattorien, generaattoreiden ja moottoreiden VLF AC -kestävyystestaukseen.

Miksi käyttää 0,1 Hz:n VLF-testausta 50 Hz:n AC-kestävyystestauksen sijaan? Suuren kapasitanssin testiobjektit vaativat suuren virran 50 Hz:llä. Testitaajuuden alentaminen 0,1 Hz:iin vähentää huomattavasti vaadittua testauskapasiteettia, mikä tekee kenttävaihtovirran kestävyyden testaamisesta käytännöllisempää.

Mitä lähtötaajuuksia on saatavilla? Testiyksikkö tukee 0,1 Hz, 0,05 Hz, 0,02 Hz ja 0,01 Hz lähtötaajuusasetuksia.

Mikä on suurin kapasitiivinen kuorma? Maksimikuormitus on 0,5 μF 0,1 Hz:llä, 1,1 μF 0,05 Hz:llä, 2,2 μF 0,02 Hz:llä ja 5,5 μF 0,01 Hz:llä.

Mitä suojaustoimintoja sisältyy? Laite sisältää ylijännitesuojan, suurjännitepuolen ylivirtasuojan, pienjännitepuolen ylivirtasuojan, hätäpysäytyssuojan ja automaattisen purkauksen sammutuksen jälkeen.

Voiko testisarja tulostaa testiraportteja? Kyllä. Sisäänrakennettu tulostin voi tulostaa nykyiset testitiedot ja näytöllä näkyvät historialliset tiedot.

Kuinka monta historiallista tietuetta voidaan tallentaa? Laite voi tallentaa jopa 64 historiallista testitietuetta. 64 vuotta vanhemmat tietueet poistetaan automaattisesti.

Mitä turvatoimia vaaditaan testin jälkeen? Kun olet sammuttanut, käytä purkaustankoa tyhjentääksesi testikappale kokonaan ennen kuin irrotat kaapelit. Vain koulutettu henkilöstö saa suorittaa suurjännitetestauksen suurjänniteturvallisuustoimenpiteiden mukaisesti.

Weshinen edut

Weshine Electric tarjoaa sähkötestauslaitteita sähkölaitoksille, urakoitsijoille, teollisuuslaitoksille, laboratorioille ja kaapelihuoltoryhmille. VLF-kestävyystestauksessa Weshine keskittyy käytännölliseen kenttäkäyttöön, vakaaseen korkeajännitelähtöön, automaattiseen suojaukseen, täydellisiin lisävarusteisiin ja selkeään testidokumentaatioon. Laitteiden mukana toimitetaan tehtaan tarkastuspöytäkirjat ja toimintaohjeet, jotka tukevat luotettavaa käyttöä toimituksen jälkeen.

Weshine voi auttaa asiakkaita mallin valinnassa, kaapelin testausjännitteen asettamisessa, kuormakapasitanssin arvioinnissa ja räätälöityissä testausvaatimuksissa. Jos etsit vakaata, pitkäaikaista testauslaitteistoa, ultramatalataajuinen korkeajännitegeneraattorimme voi täysin täyttää erilaiset paikan päällä tehtävät testausvaatimukset. Suunnittelukokemuksen, laadunvalvonnan, teknisen tuen, luotettavien testausratkaisujen ja kansainvälisen palvelun avulla Weshine auttaa käyttäjiä suorittamaan kaapelien ja suurikapasiteettisten eristystestien tehokkaasti ja turvallisesti. Nopea maailmanlaajuinen logistiikka, useita maksuvaihtoehtoja ulkomaisille massaostajille.
