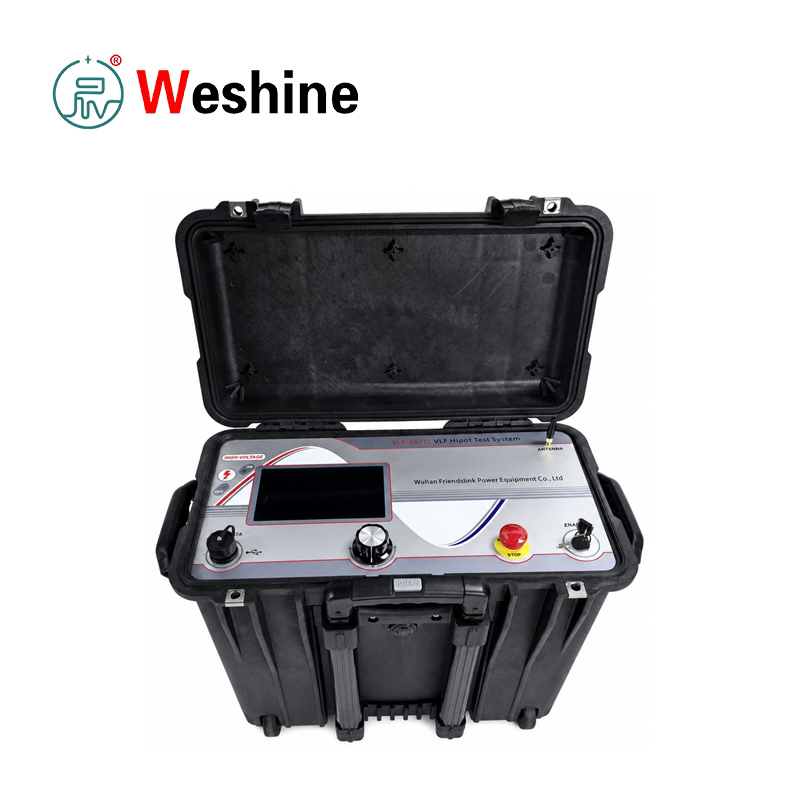

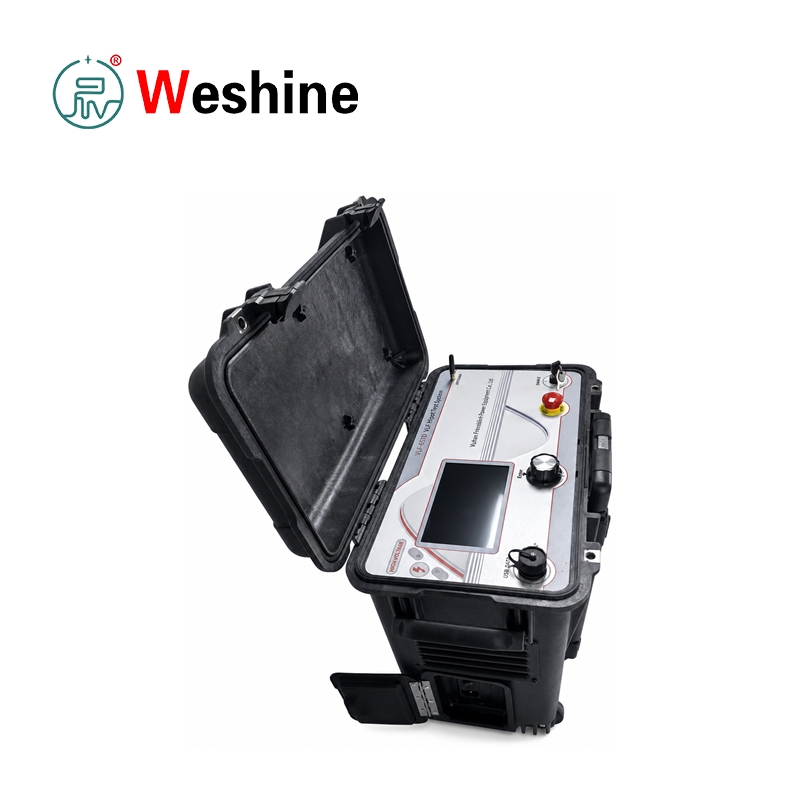

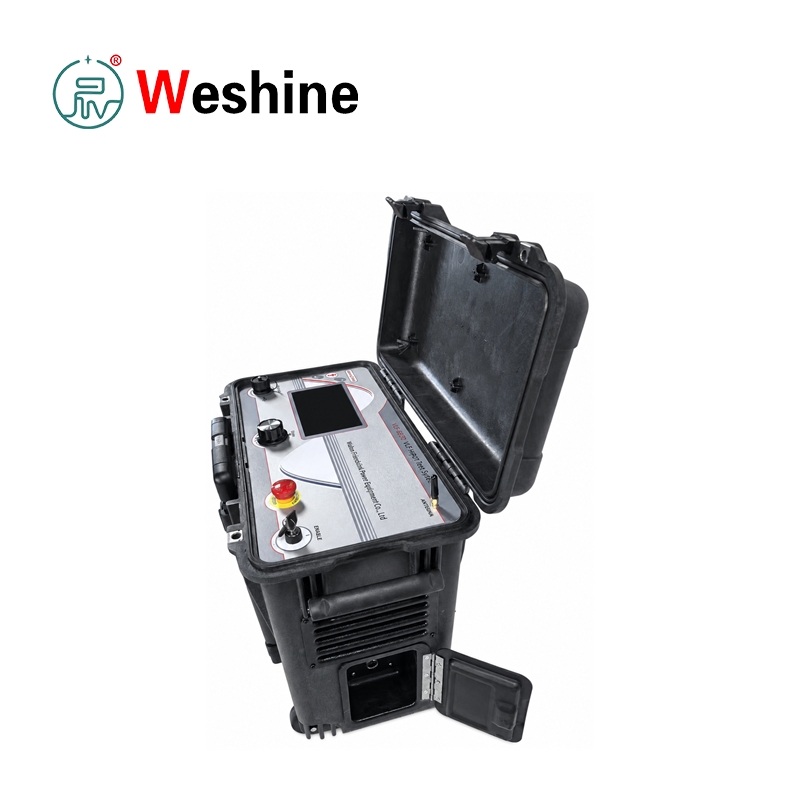

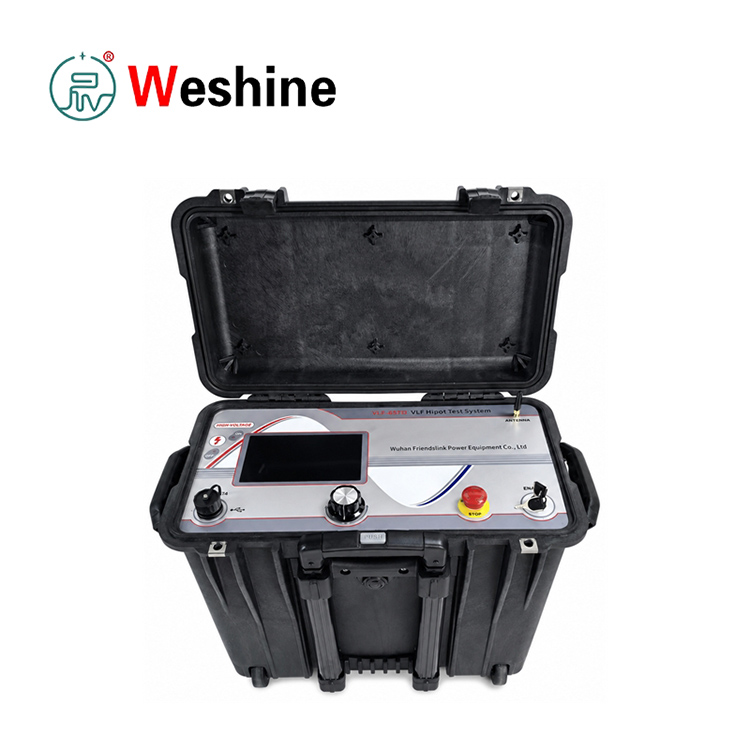

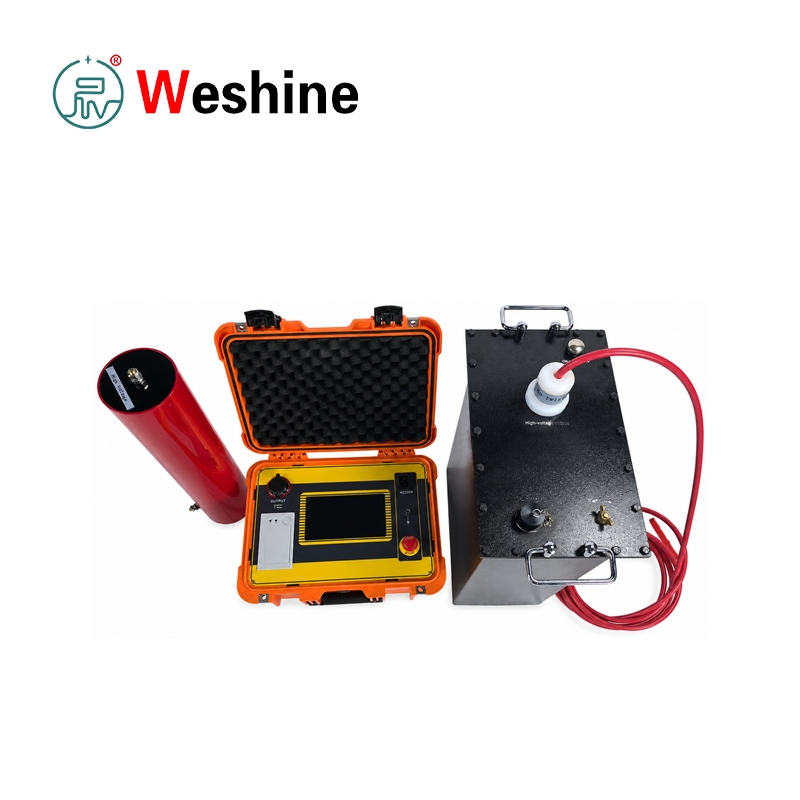

VLF Tan Delta Test System

Weshinen, kiinalaisen ammattivalmistajan, tarjoama kestävä VLF Tan Delta Test System on suunniteltu eristysdiagnostiikkaan ja kestämään keskijännitekaapeleiden testausta. Se yhdistää VLF-vaihtovirtajännitteen keston ja dielektrisen häviön mittauksen yhdeksi kompaktiksi yksiköksi. Laite täyttää PE-, XLPE- ja paperieristeisille kaapeleille sovellettavien CENELEC-standardien HD 620 S1:1996 ja HD 621 S1:1996 vaatimukset.

Kaapelin rutiinihuollon aikana näkymättömiä eristysvirheitä, kuten vesipuiden ikääntymistä, saastumista, mekaanisia vaurioita ja osittaista rappeutumista, ei voida havaita pelkällä silmämääräisellä tarkastuksella. 0,1 Hz VLF siniaaltotesti soveltaa AC jännitystä kaapelin eristykseen, mutta vaatii paljon vähemmän tehokapasiteettia kuin perinteiset 50 Hz testilaitteet, mikä tekee pitkien keskijännitekaapeleiden kenttätestauksesta paljon helpompaa.

Tämä VLF Tan Delta Test System tarjoaa VLF-siniaaltolähdön kestävyystestejä ja suoraa tan delta -mittausta varten. Tan delta -lukema heijastaa kaapelin eristyksen dielektristä häviökerrointa, joka arvioi ikääntymis- ja huononemisasteet. Yksikkö suorittaa automaattisesti häviötestit useilla jännitetasoilla kiinteän menettelyn mukaisesti: 0,5 U0-jaksoa, U0-jaksoa ja 1,5 U0-jaksoa. Kun kaikki kierrokset on suoritettu, testitiedot tallennetaan ja kaapeli puretaan kokonaan.

Saatavilla on kaksi vakiokonfiguraatiota: 34 kV ja 45 kV huippumallit. 34 kV yksikkö tuottaa siniaaltoa 24 kV RMS:iin asti (34 kV huippu); 45 kV yksikkö saavuttaa 31,8 kV RMS (45 kV huippu). Tasajännitelähtö on myös sisäänrakennettu, ja se vaihtelee ±1-34 kV 34 kV versiossa ja ±1-45 kV 45 kV versiossa. Suorakulmaaalto- ja DC-testitilat ovat myös tuettuja.

Kaapelivaipan huoltoa varten testikone tukee vaipan tarkastusta ja vian paikannusta enintään 10 kV teholla. Vuotovirran mittaus DC-tilassa auttaa arvioimaan kaapelin eristyksen yleistä laatua. Sisäänrakennettu häiriöntunnistus katkaisee välittömästi korkean jännitteen, kun välähdys tai kaapelivika tapahtuu, ja tarjoaa täyden suojan.

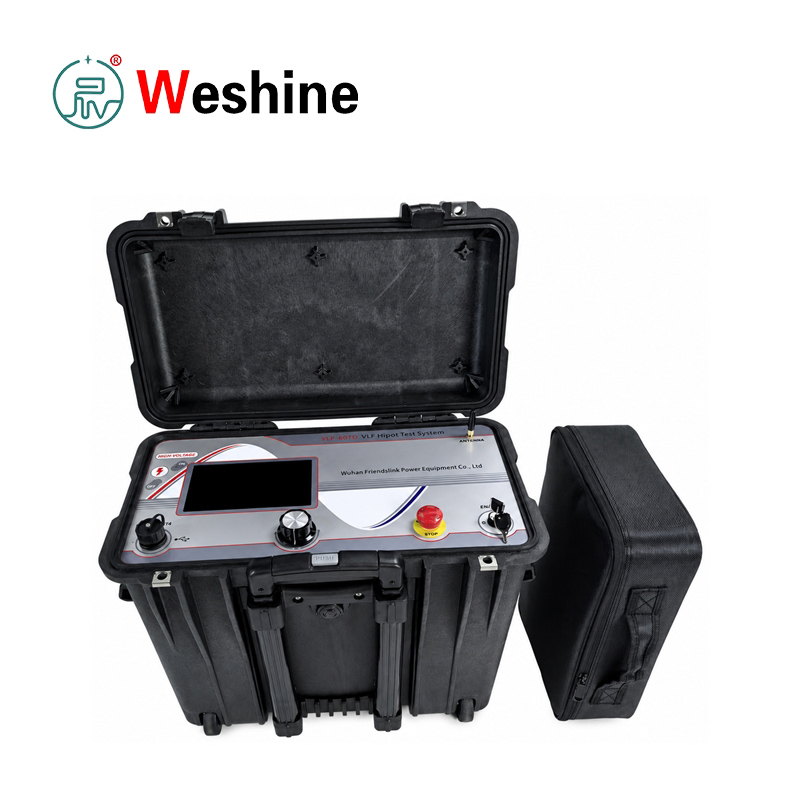

Täydellinen sarja sisältää päätestipalvelimen, korkeajännitekaapelin, maadoitusjohdon, virtajohdon, USB-muistitikun ja tarvikepussin. USB 2.0 -portti mahdollistaa tietojen viennin ja laiteohjelmistopäivityksen. Kaikki testilokit tallennetaan paikallisesti ja ne voidaan viedä USB:lle raporttien luomista varten PC:llä. Matching-ohjelmisto tukee samanaikaista vaiheen A/B/C-datatiedostojen avaamista ja tulostaa yksityiskohtaiset raportit testiluvuilla ja dielektrisen häviökäyrän kera.

Turvallisuus on etusijalla. Käytön aikana syntyy korkea jännite, joten vain ammattikoulutuksen saaneet teknikot saavat käyttää. Käyttäjien on tiukasti noudatettava viittä ydinturvallisuussääntöä: katkaise virta, lukitse uudelleen virransyöttö, tarkasta nollajännite, maadoitus ja oikosulku, eristä viereiset jännitteiset komponentit. Suurjännitetestaus vaatii vähintään kaksi työntekijää paikalla valvomaan.

Tuoteopas

Integroitu kaapelitesteri toimii ohjaamalla 0,1 Hz:n sinijännitettä testatuissa kaapeleissa. Verrattuna tavanomaiseen 50 Hz:n vaihtovirtatestaukseen, erittäin matalataajuinen tekniikka vähentää huomattavasti kapasitiivisten kaapelikuormien nykyistä kysyntää, mikä mahdollistaa keskijännitekaapeleiden kannettavan kenttätarkastuksen.

Noudata tiukasti viittä suurjänniteturvallisuussääntöä ennen kaapelin kytkemistä. Varmista, että testikaapeli on katkaistu, eristetty, jännitevarmennettu, maadoitettu ja oikosuljettu. Kaikki lähellä olevat jännitteiset osat on peitettävä tai erotettava toisistaan. Vain koulutetut käyttäjät voivat käyttää laitetta vähintään yhden valvojan läsnä ollessa.

Liitä lisävarusteet kiinteässä järjestyksessä: yhdistä maadoituskaapeli ensin isäntämaadoitusliittimeen ja sitten aseman suojamaahan; kiinnitä suurjännitekaapeli korkeajännitteiseen lähtöporttiin; liitä suurjännitekaapelin sisäjohdin kaapelin vaiheeseen tai vaippaan sovitettujen liittimien kautta; kiinnitä korkeajännitekaapelin suojus läheiseen maadoituspalkkiin; kytke lopuksi virtajohto.

Valitse VLF-kestävyystestejä varten aaltomuoto, nimellisjännite, taajuus ja testin kesto. Reaaliaikainen huippujännite, virta, lähtöaaltomuoto, asetettu taajuus ja RMS-arvot näkyvät näytöllä. Ajastin käynnistyy automaattisesti, kun jännite saavuttaa esiasetetun arvon.

Tan delta-diagnoosia varten aktivoi dielektrinen häviötoiminto ja syötä kaapelin nimellisvaihejännite U0. Kone käynnistää automaattiset testisyklit, ja jokainen täysi mittaus kestää noin 3 minuuttia 30 sekuntia. Se tallentaa kaapelin kapasitanssin, resistanssin, keskimääräisen dielektrisen häviön ja reaaliaikaiset häviöarvot alle 0,5 U0, 1,0 U0 ja 1,5 U0.

Kun testaus on valmis, tiedot tallentuvat automaattisesti ja kaapeli purkautuu kokonaan. Käyttäjät voivat selata historiallisia tietueita, viedä yksittäisiä tai useita lokeja USB 2.0:aan ja luoda tulostettavia raportteja tukiohjelmiston avulla. Työkalu näyttää häviökäyrät ja itsenäiset tiedot kolmelle kaapelivaiheelle.

Kun suoritat vaippatestausta tai vianmääritystä, varmista, että kaapelin vaippa ei ole maadoitettu molemmista päistä, eikä siinä ole epäsuoraa maadoitusta liitosten tai liitosten kautta. Vaipan tarkastuksen ja vianhakutuloksen maksimiteho on 10 kV.

Ominaisuudet

1. Tukee VLF-siniaallon AC-kestotestausta

2. All-in-one dielektrisen häviön tan delta-mittaustoiminto

3．Kaksi huippujännitevaihtoehtoa: 34 kV ja 45 kV

4. Siniaaltolähtö: max 24 kV RMS tai 31,8 kV RMS

5. Sisäänrakennettu tasajännitelähtö ylimääräisiä eristystestejä varten

6. Suorakulmainen aaltojännitetestitila käytettävissä

7. DC-tilan vuotovirran mittaustoiminto

8. Max 10 kV lähtö vaippatestiä ja vaippavian paikantamista varten

9. Automaattiset dielektrisen häviön testisekvenssit arvoilla 0,5 U0, U0 ja 1,5 U0

10. Reaaliaikainen huippujännitteen ja virran näyttö käytön aikana

11. Näytön reaaliaikainen lähtöaaltomuodon visualisointi

12. Automaattinen suurjännitteen katkaisu jännitteen katketessa

13. Paikallinen sisäinen tallennustila kaikille testilokeille

14．Testaa tietojen vienti USB 2.0 -liitännän kautta

15. Tukeva ohjelmisto räätälöityä testiraporttien tulostamista varten

16．Laiteohjelmiston päivitystoiminto USB-aseman kautta

17．Monikielinen käyttöliittymä (englanti ja yksinkertaistettu kiina)

18) Varustettu hätäpysäytyspainikkeella ja korkeajännitteisellä ulostulolukolla

19. Käänteinen jännitesuoja

20. Kannettava suojakotelo ulkoilmakaapelin testaukseen

Sovellusskenaariot

Power Utilities

Verkko-operaattorit ottavat testiyksikön käyttöön keskijännitekaapeleiden käyttöönottoon, säännölliseen huoltoon, tan delta-diagnoosiin, vaipan tarkastukseen ja eristysarviointiin jakeluverkkoihin ja sähköasemiin.

Muuntajien valmistajat

Muuntaja- ja sähkölaitetehtaissa testauslaitetta käytetään VLF-jännitteen ja dielektrisen häviön mittaamista vaativiin kaapeli- ja komponenttieristystesteihin.

Voimalaitokset

Voimalaitokset luottavat laitteisiin asemakaapeleiden tarkastuksessa, apugeneraattorikaapelin kunnossapidossa, vaippatestauksessa ja eristysdiagnoosissa huoltoseisokkien aikana.

Rautatiet

Rautateiden sähkönsyöttöverkot laskevat keskijännitekaapeleita vetoasemille ja voimajohdoille. Kone tukee kaapelien kestävyystestejä ja tan delta-analyysiä huoltoikkunoiden aikana.

Teollisuuslaitokset

Kaivos-, petrokemian-, teräs- ja valmistuspajat käyttävät sitä uusien kaapelien vastaanottotesteihin, määräaikaishuoltoon ja vaippavikojen tutkimiseen.

Yliopistot

Korkeakoulut ja tutkimuslaitokset soveltavat testauslaitetta VLF-kaapelin testausteorioiden, dielektristen hävikkien laskennan, eristyksen ikääntymisanalyysin ja suurjänniteturvallisuusstandardien opettamiseen.

Testauslaboratoriot

Ammattimaiset suurjännite- ja kaapelilaboratoriot ottavat käyttöön tämän VLF Tan Delta -testijärjestelmän suorittaakseen VLF-kestävyystestejä, tan delta -mittauksia, vaipan tarkastusta ja kolmannen osapuolen kaapelidiagnostiikkapalveluita.

Kaapelin huolto

Kaapelihuollon miehistöt käyttävät laitteita XLPE-, PE- ja paperieristeisten kaapelien tarkastukseen, vesipuiden ikääntymisen diagnosointiin, vaippavikojen paikantamiseen ja testiraporttien tekemiseen.

Sovellettavat testikohteet

1．VLF-siniaaltokaapeli kestää testauksen

2. Keskijännitteisen kaapelin tan delta dielektrisen häviön testaus

3. XLPE-kaapelin eristeen ikääntymisen diagnoosi

4 PE-kaapeli kestää jännitteen tarkastuksen

5. Paperieristetyn kaapelin suorituskyvyn testaus

6. Kaapelivesipuun huononemisen arviointi

7. Jopa 10 kV kaapelin vaippatestaus

8. Kaapelin vaipan vian paikantaminen

9. Tasajännitekestävyystesti

10. Suorakaideaaltojännitteen testaus

11.DC-tilan vuotovirran mittaus

12. Uudet kaapelin luovutuksen vastaanottotestit

13. Kaapelien säännölliset ennaltaehkäisevät huoltotestit

14. Kolmivaiheinen integroitu testiraportin sukupolvi

15. Paikallinen lokitallennus ja USB-tietojen vienti

Asiakkaan tapaus

Toimiala:Keskijännitekaapeleiden huoltopalvelu

Projektin ongelma

Sähköverkon huoltotiimin piti arvioida useita vanhoja XLPE-kaapelinsyöttölaitteita. Yksinkertaisilla kestävyystesteillä pystyttiin tarkistamaan vain läpilyöntivastus, kun taas tiimi tarvitsi myös dielektrisiä häviötietoja arvioidakseen eristyksen ikääntymistä ja tunnistaakseen kaapeleita, joissa on mahdollisia vesipuuvia.

Testaa toimintavirta

Teknikot erottivat kohdekaapelin, noudattivat viittä turvallisuusspesifikaatiota, maadoittivat koko sarjan, liittivät korkeajännitekaapelin ja suojajohtimen ohjeiden mukaisesti ja käynnistivät sitten testiyksikön. He valitsivat tan delta-testitilan, täyttivät kaapelin nimellisvaihejännitteen U0, vapauttivat hätäpysäytys- ja suurjännitelukon ja aloittivat sitten automaattisen testauksen. Yksikkö mittasi dielektrisen häviön alle 0,5 U0:n, U0:n ja 1,5 U0:n, tallensi tiedot ja purki kaapelin valmistumisen jälkeen.

Testin tulos

Henkilökunta tarkisti historialliset tiedot ja vei kaikki tiedot USB-asemalle. Sovitusohjelmiston tuottamat vaihevertailuraportit dielektristen häviöarvojen ja trendikäyrien kanssa. Kaapelit, joissa oli normaaleja häiriöilmaisimia, jäivät käyttöön, kun taas voimakkaasti huonontuneet kaapelit ajoitettiin seurantavalvontaan.

Sovelluksen edut

Tiimi sai päätökseen sekä jännitteenkestotarkastuksen että ikääntymisdiagnoosin yhdellä kannettavalla laitteella. Automaattiset testisyklit, USB-vienti ja raporttien luominen parantavat huomattavasti tietojen jäljitettävyyttä ja vähentävät manuaalista paperityötä.

FAQ

K: Mitä toimintoja tämä testilaitteisto toteuttaa?

V: Se suorittaa keskijännitekaapelin VLF-kestävyystestauksen, ruskean delta-dielektrisen häviön mittauksen, vaipan tarkastuksen, vaippavikojen paikantamisen, tasavirtakestävyystestauksen, suorakulmaisen aallon testauksen ja vuotovirran havaitsemisen.

K: Mitä eroa on VLF-kestävyystestin ja rusketuksen deltatestin välillä?

V: VLF-kestävyystesti varmistaa, kestääkö kaapelin eristys tietyn vaihtovirtajännitteen; tan delta-testi mittaa dielektrisen häviökertoimen eristyksen ikääntymisen ja huononemisasteen arvioimiseksi.

K: Mitkä jännitekokoonpanot ovat valinnaisia?

V: Kaksi mallia: 34 kV huippu ja 45 kV huippu. 34 kV malli tuottaa siniaaltoa 24 kV RMS / 34 kV huippuun asti; 45 kV malli saavuttaa 31,8 kV RMS / 45 kV huipun.

K: Millä taajuudella tan delta mitataan?

V: Tan delta -mittaus suoritetaan 0,1 Hz:n erittäin matalalla taajuudella.

K: Mikä kaapelin kapasitanssialue tukee tan delta-testausta?

A: 34 kV malli: 1 nF ~ 8 μF; 45 kV malli: 1 nF ~ 5 μF.

K: Voiko laite viedä testitietueita?

V: Kyllä. Testilokit tallennetaan sisäisesti ja ne voidaan viedä USB 2.0:n kautta. Viedyt tiedostot voidaan avata erillisellä ohjelmistolla virallisten testiraporttien luomiseksi.

K: Tukeeko se vaipan vian paikantamista?

V: Kyllä, testikone tukee vaipan tarkastusta ja vianmääritystä enintään 10 kV lähdöllä.

K: Tärkeimmät turvallisuusohjeet käytön aikana?

V: Vain koulutetut ammattilaiset voivat käyttää laitetta. Testikaapelin on oltava katkaistu, maadoitettu ja täysin eristetty ennen johdotusta. Suurjännitetestaus vaatii paikan päällä tapahtuvaa valvontaa, ja hätäpysäytys- ja suurjännitelukkoa tulee käyttää oikein.
