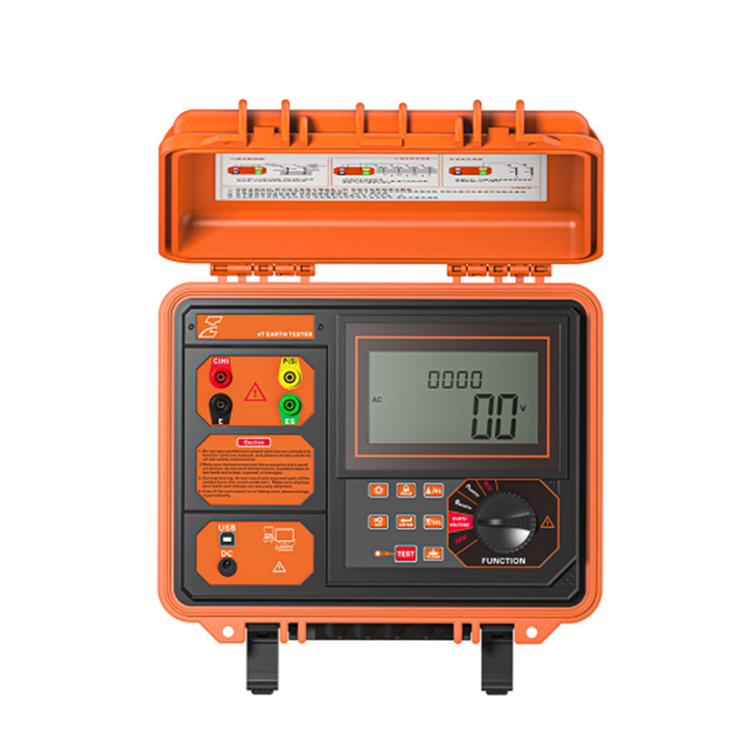

VS-3001 digitaalinen maadoitusvastustesteri

VS-3001 maadoitusresistanssin ja maaperän resistanssin testauslaite on erityisesti suunniteltu ja valmistettu maadoitusresistanssin, maaperän resistanssin, maadoitusjännitteen ja vaihtovirtajännitteen mittaamiseen paikan päällä yhdessä uuden salamasuojan maadoitusresistanssin testausstandardin kanssa. Testivirta on jopa 20 mA. Digitaalinen ja mikroprosessointitekniikka, tarkkuus 4-johdinmenetelmä, 3-johdinmenetelmä ja yksinkertainen 2-johdinmenetelmä maadoitusresistanssin mittaamiseen, tuo FFT (Fast Fourier Transform) -tekniikka, AFC (Automatic Frequency Control) -tekniikka, tunnistaa automaattisesti häiriöt ja valitse mittaustaajuuden, tee häiriötä Minimoi iskun ja anna tarkemman maavastusarvon. Sillä on ainutlaatuinen häiriönestokyky ja ympäristöön sopeutumiskyky, ja sillä on hyvä toistuvien testien johdonmukaisuus, mikä varmistaa korkean tarkkuuden, korkean vakauden ja pitkän aikavälin mittauksen luotettavuuden. Sitä käytetään laajalti maadoitusresistanssin, maaperän resistanssin, maadoitusjännitteen ja vaihtovirtajännitteen mittaamiseen sähkön, televiestinnän, meteorologian, öljykenttien, rakentamisen, ukkossuojauksen ja teollisuuden sähkölaitteiden mittauksessa.

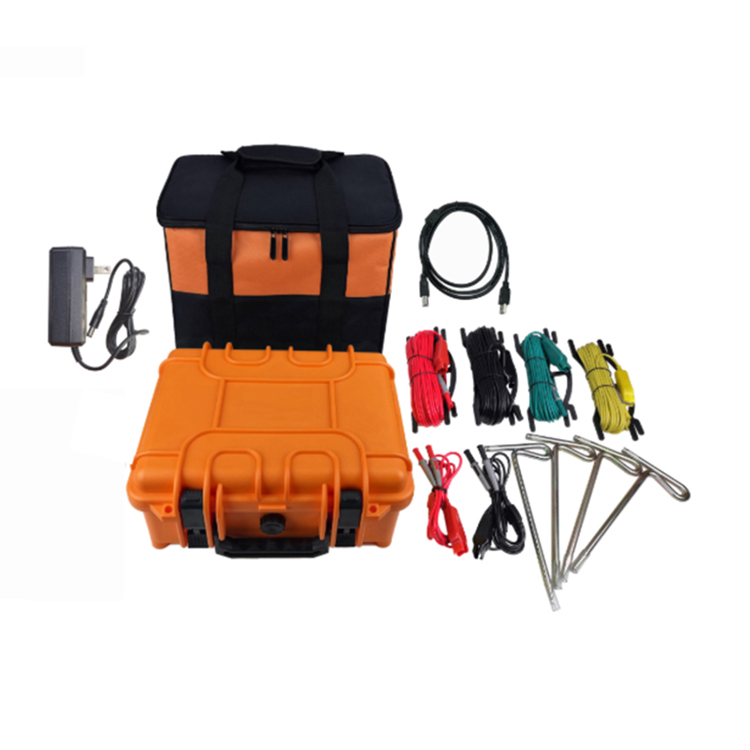

VS-3001 maadoitusresistanssin ja maaperän resistanssin testeri, joka tunnetaan myös nimellä tarkkuusmaadoitusresistanssin testeri, nelijohtiminen maadoitusvastustesteri, kahden-kolmen-neljäjohtimisen maadoitusvastustesteri, maaperän ominaisvastustesteri, koostuu isännästä, tietoohjelmistosta, testilinjasta, apumuovitangoista, tietoliikennelinjoista jne. Kerran ruiskuvaluun, alhainen tiheys, lujuus, jäykkyys, kovuus, kulutuskestävyys, lämmönkestävyys, eristyskyky on parempi, sen laatikkorunko kestää noin 200 kg:n paineen, mikä varmistaa korkean tarkkuuden, korkean vakauden ja korkean luotettavuuden erilaisissa ympäristötesteissä. Isännän suuri LCD-näyttö, jossa on taustavalo ja pylväsdiagrammi, on selkeä yhdellä silmäyksellä. Samaan aikaan se voi tallentaa 300 tietojoukkoa, ja historiallisten tietojen lukemisen, katselun, tallennuksen, raportoinnin ja tulostamisen toiminnot voidaan toteuttaa tietoohjelmiston avulla.

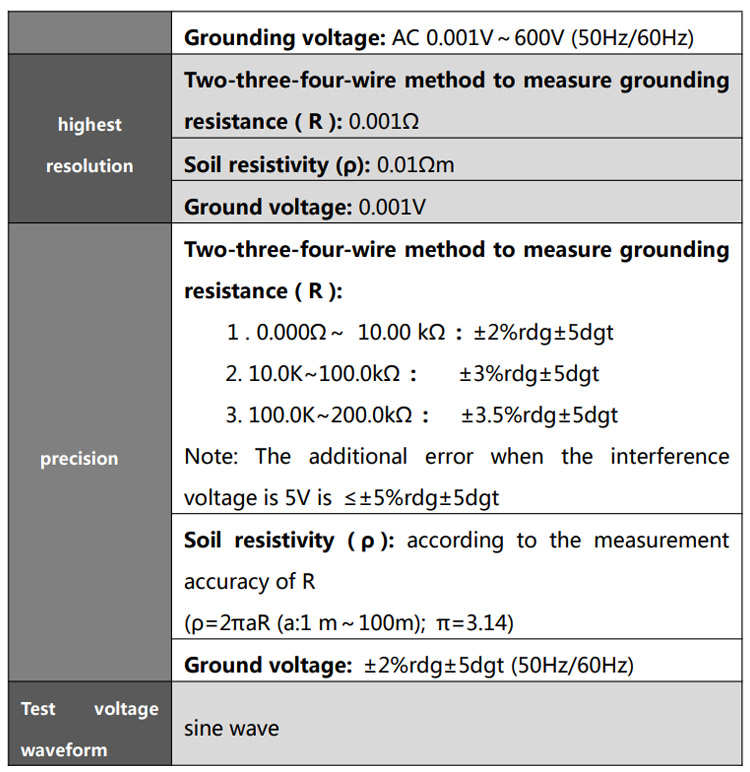

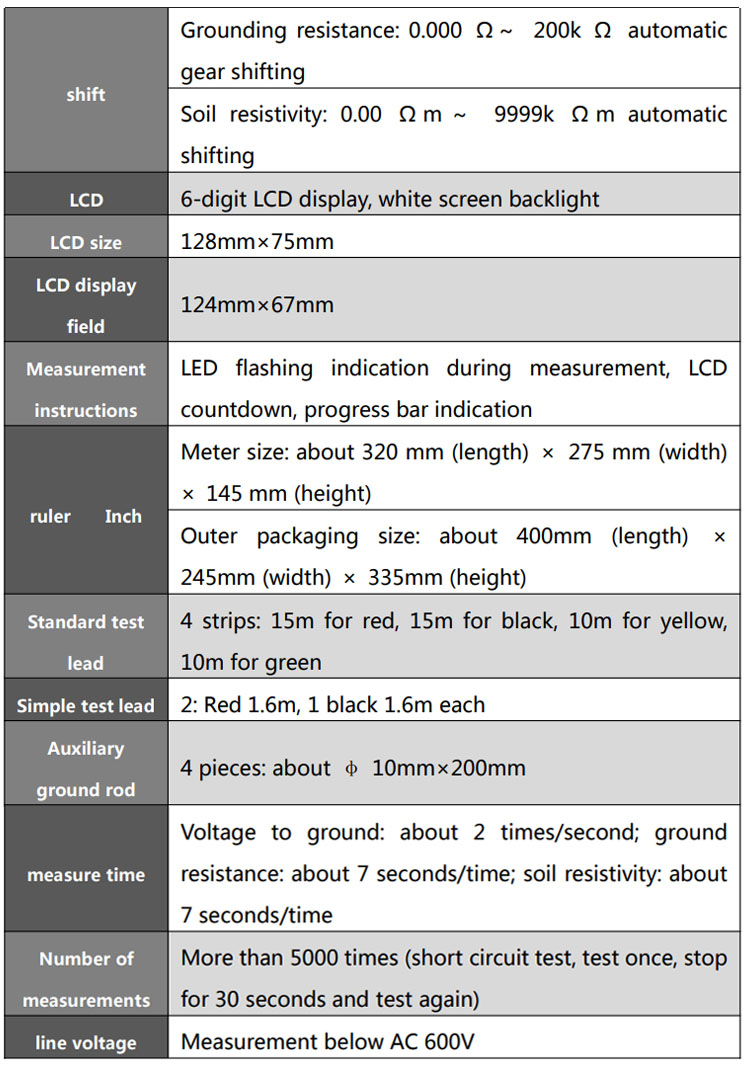

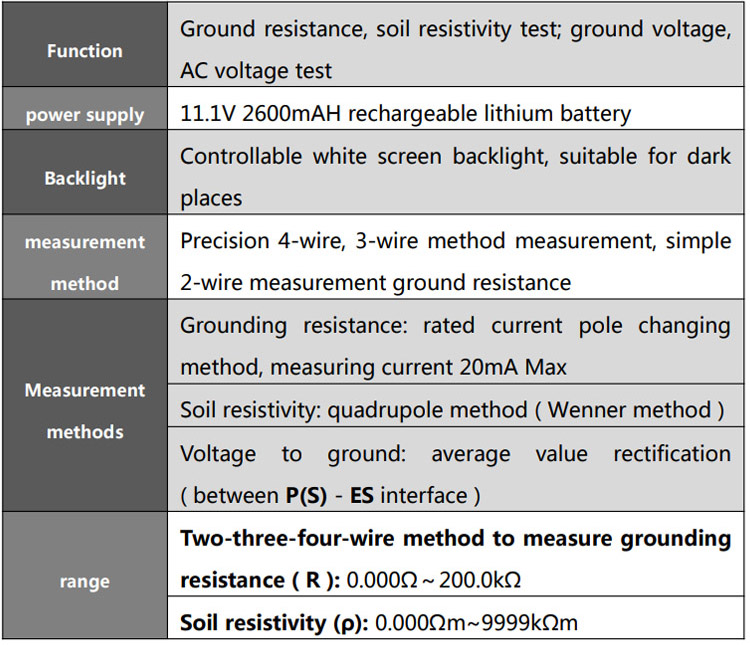

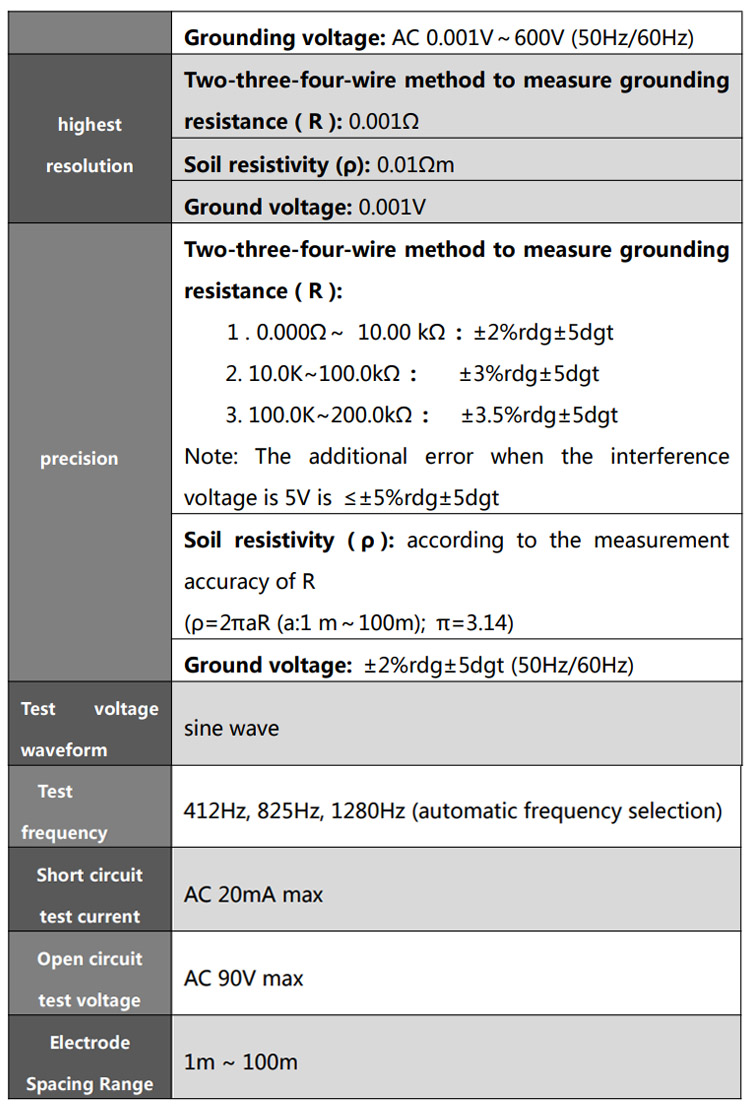

Tekniset tiedot

Tärkeimmät ominaisuudet

Suuri tarkkuus ja häiriönesto‌: Automaattinen taajuuden valinta (412Hz/825Hz/1280Hz) auttaa minimoimaan häiriöt. Maadoitusvastusmittauksen tarkkuus voi olla ±2 %rdg±5dgt alueella 0,000Ω–10,00kΩ.

Tukeva ja kannettava muotoilu‌: Toimitetaan teollisuustason tukiasematyökalulaatikossa, joka on mitoitettu kestämään 200 kg painetta. Se on kevyt (tukiasema 2,7 kg) ja sopii kenttäkäyttöön.

Laaja mittausalue‌: Maavastus: 0,000Ω–200 kΩ; Maaperän ominaisvastus: 0,00 Ω·m–9999 kΩ·m; Maadoitus/AC jännite: 0,001–600,0 V.

Käyttäjäystävällinen käyttö‌: Suuri LCD-näyttö taustavalolla, testin edistymispalkki, lähtölaskenta ja intuitiivinen toimintovalitsin/painikkeet. Se tunnistaa automaattisesti häiriöt (NOISE-varoitus >5V) ja ylikuormitusolosuhteet (OL-näyttö).

Tiedonhallinta‌: Tallentaa jopa 300 tietojoukkoa. Tietoja voidaan säilyttää, tarkastella, poistaa laitteella ja siirtää ‌RS232/USB:n kautta PC:lle‌ mukana toimitetulla ohjelmistolla raportointia ja tulostusta varten.

Turvallisuusvaatimustenmukaisuus‌: Täyttää IEC61010-1 (CAT III 300V, CAT IV 150V), ylikuormitussuoja ja selkeät turvallisuusvaroitukset koskien eristystä, jänniterajoja (ei yli 600 V) ja asianmukaista toimintaa.

Sovellukset

VS-3001:tä käytetään laajalti aloilla, jotka vaativat luotettavaa maadoitusjärjestelmän testausta ja maaperän analysointia, mukaan lukien:

Sähkötekniikka‌ – Testi

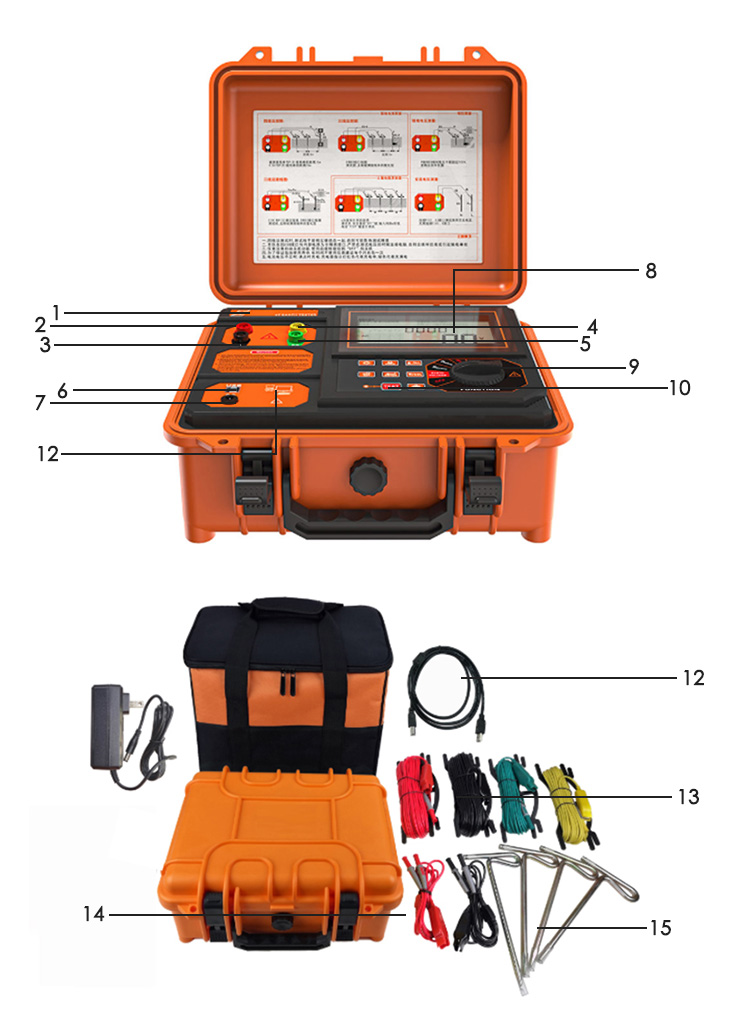

Rakenne

1: Tuotemallin sijoittelu

2: C(H)-liitäntä: virtanapa

3: E-liitäntä: maadoitusnapa

4: P(S)-liitäntä: jännitenapa

5: ES-liitäntä

6: USB-liitäntä

7: Latausportti

8: LCD

9: Toimiva vaihdepainike

10: Avainalue

11: USB-datakaapeli

12: S480 metri

13: 4 standarditestilinjaa

14: 2 yksinkertaista testiviivaa

15: Lisämaadoitustanko

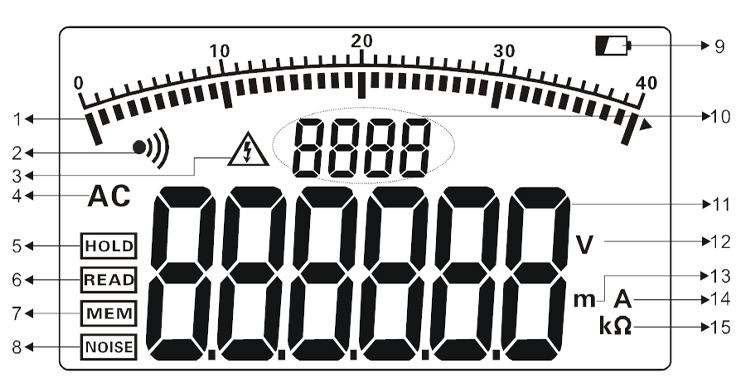

1. Testaa edistymispalkkidiagrammia (näytä testin edistyminen, dynaaminen näyttö)

2. Hälytysilmaisin (näkyy, kun hälytystoiminto on aktivoitu, ja vilkkuu, kun hälytyskynnys ylittyy)

3. Ylijännitteen ilmaisin (näkyy, kun testattu jännite ylittää 30 V, muistuttaen kiinnittämään huomiota turvallisuuteen)

4. viestintäohjeet

5. Tietojen säilytyksen ilmaisin (näkyy, kun HOLD-näppäintä painetaan tietojen säilyttämiseksi)

6. Tietojen tarkistusohje (näkyy, kun painat HOLD-painiketta pitkään 3 sekunnin ajan tietojen tarkastelun aloittamiseksi)

7. Tietojen tallennuksen ilmaisin (näkyy, kun tiedot tallennetaan samalla, kun tietoja pidetään tilassa painamalla HOLD-näppäintä)

8. Häiriösignaalin ilmaisin (näkyy, kun häiriöjännite ylittää 5 V)

9. Alhaisen akun ilmaisin

10. Tallennettujen tietoryhmien lukumäärän ilmoitus

11. Testitiedot

12. Jänniteyksikön symboli

13. Pituusyksikön symboli

14. Nykyisen yksikön symboli

15. Vastusyksikön symboli
