Muuntajan TTR-testi

Weshine® keksi käännössuhteen testauslaitteen muuntajan TTR-testin testaamiseen CE-sertifikaatilla, korkealla laadulla ja tarkkuudella. Keksitty ja valmistettu kansallisten standardien mukaisesti, täydellinen sähköinen testausratkaisu saatavilla. Ota meihin yhteyttä saadaksesi lisätietoja käännössuhteen testeristä Weshinen muuntajan TTR-testin testaamiseen!

Lähetä kysely PDF Lataa

Tuotteen Kuvaus

Weshine

Muuntajan muunnossuhde on yhtä suuri kuin ensiökäämin kierrosten lukumäärä jaettuna toisiokäämin kierrosten lukumäärällä. Muuntajasuhde tarjoaa muuntajan halutun suorituskyvyn ja vastaavan toisiokäämin vaatiman jännitteen.

Jos toisiojännitteen vaaditaan olevan alempi kuin ensiöjännite - alennusmuuntaja - toisiokäämissä tulee olla vähemmän kierroksia kuin ensiökäämissä ja päinvastoin nostomuuntajassa; kun muuntajan suhde pienentää jännitettä, se lisää virtaa ja päinvastoin. Siksi ihanteellisen muuntajan jännitteen ja virran suhde liittyy suoraan muunnossuhteeseen.

Valitettavasti muuntajat eivät ole täydellisiä, todellisessa muuntajassa jännite- tai virtasuhteet eivät välttämättä vastaa muuntajan fyysisiä suhteita johtuen erilaisista sähköhäviöistä, kuten muuntajan rautasydämestä (hystereesi- ja pyörrevirtahäviöt) ja kuparista. häviöt (johtuen ensiö- ja toisiokäämien resistanssista); siksi valmistajat yrittävät suunnitella muuntajia minimoimaan nämä häviöt maksimaalisen tehokkuuden saavuttamiseksi täydellä kuormalla, tehomuunnoksen ollessa yli 95 %, jolloin saadaan aikaan korkeintaan 5 % ero muuntajan jännitesuhteesta/käännössuhteesta.

Weshine keksi muuntajan kierrossuhdetestin tai TTR-testin mittausta vartenMuuntajan TTR-testija vahvistaa, että muuntajassa on oikea ensiökierrosten ja toisiokierrosten suhde. Tämän testin oikea käyttäminen voi auttaa tunnistamaan käämikytkimen suorituskyvyn, oikosulkuiset kierrokset, avoimet käämit, väärät käämikytkennät ja muut viat muuntajien sisällä. Weshinen TTR-testaajat ovat kestäviä kestämään ankaria olosuhteita, joissa jotkut muuntajatestaukset tekevät. Valikoima sisältää erilaisia ominaisuuksia, jotka yksinkertaistavat ja nopeuttavat testausta, sekä 3-vaiheiset TTR-testerit sekä PT- ja CT-TTR-testerit.

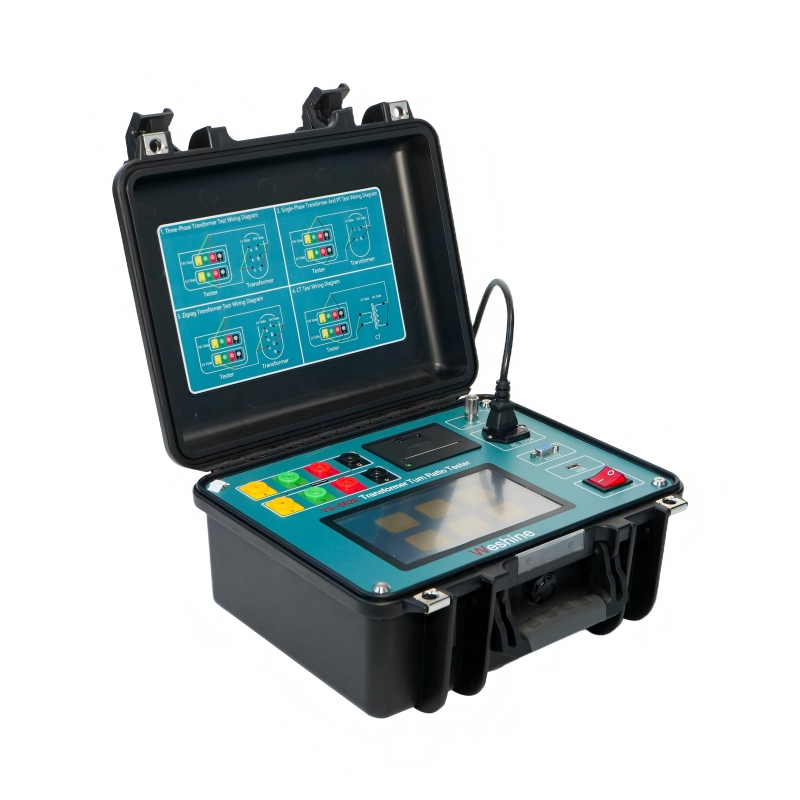

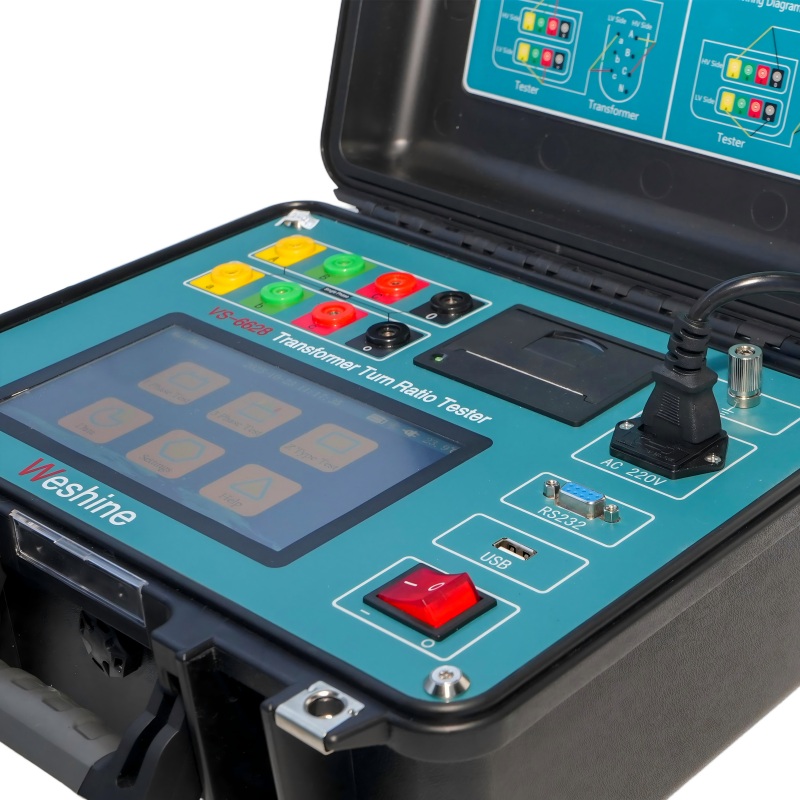

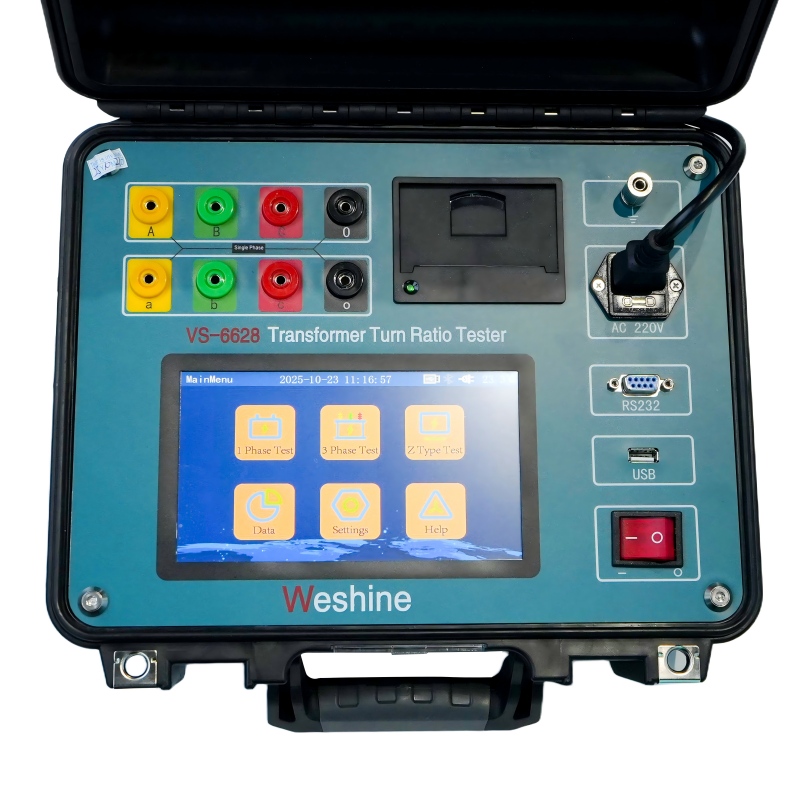

VS-6628-sarjan kolmivaiheisten muuntajien kierrossuhteen testisetit on suunniteltu mittaamaan teho-, instrumentti- ja jakelumuuntajien kierrossuhdetta sähköasemalla tai valmistusympäristössä. Vankka ja vankka rakenne tekee näistä instrumenteista hyvin sopivia käytettäväksi erilaisissa ankarissa ympäristöissä. Johtomme on erityisesti suunniteltu tarjoamaan tarvittavaa joustavuutta kylmällä säällä.

Mutta koska muuntajiin kohdistuu käyttöiän aikana erilaisia jännityksiä ja muutoksia, sekä sähköisiä että mekaanisia, muuntajan oikea kierrossuhde on tarkistettava ennen muuntajan käyttöönottoa ja erilaisten huoltosuunnitelmien aikana, tässä on muuntajan kääntösuhteen testaaja. Siksi erilaisilla muuntajien kierrossuhteiden testisarjoilla (TTR-laitteilla) mitattuihin kierrossuhteisiin sisältyy muuntajissa tyypillisesti esiintyviä häviöitä, jotka johtavat kiertosuhteisiin, jotka poikkeavat fyysisestä kierrosmäärästä, mutta heijastavat valmistajien ja käyttäjien odottamia todellisia jännitesuhteita tai todellisen muuntajan tehomuuntajan suhde.

Weshine

TUOTETIEDOT
tuotteen nimi	KÄÄNTÖSUHTEEN TESTERI TTR-TESTAAMISEEN Muuntajan testi
Mallinumero	VS-6628	Testialue	0,9 - 10 000
Tarkkuus	0,2 %	Sertifikaatit	CE; EMC; LVD; ISO;
Tyypillinen sovellus	Testaa kierrossuhdetta, vaihesiirtymää ja napaisuutta.
Apua tunnistamisessa
Mitat	345 x 295 x 175 mm	Paino	5 kg

Valinnat

Weshinellä on 8 vuoden kokemus erityisesti täydellisestä sähkölaitteiden valikoimasta. Tällä hetkellä Weshine on keksinyt erilaisia kierrossuhteen testauslaitteita testausta vartenMuuntajan TTR-testilomakkeen mukaisesti:

TILAUSTIEDOT KÄÄNTÖSUHTEET TESTAILLE TESTAAMISEENMuuntajan TTR-testi
Kissa. Ei.	Testialue	Tarkkuus	Resoluutio	Mitat (mm)	Paino (kg)
VS-6628	0,9 - 10 000	0,2 %	0,0001 min	345 x 295 x 175	5
VS-6629	0,9 - 10 000	0,1 % (0,9–500) 0,2 % (500 - 3000) 0,3 % (3000 - 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999.9ï¼0,1ï¼ 10000 ja enemmänï ¼ 1ï ¼	325 x 225 x 125	3.8
VS-6630	0,9 - 10 000	0,1 % (0,9 - 2000) 0,3 % (2000 - 10000)	0,0001 min	360 x 280 x 160	6
VS-6628T	0,8 - 10 000	0,1 % (0,8 - 3000) 0,2 % (3 000 - 10 000)	0,0001 min	320 x 240 x 130	3
VS-6628A	0,9 - 10 000	0,1 % (0,9–500) 0,2 % (500 - 3000) 0,3 % (3000 - 10000)	0,9ï½9,9999ï¼0,0001ï¼ 10ï½99.999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999.9ï¼0,1ï¼ 10000 ja enemmänï ¼ 1ï ¼	246 x 156 x 62	1.7

Toimitusketjuun liittyvien ongelmien perusteella: Ota yhteyttä haluamaasi valtuutettuun Weshine-jälleenmyyjään saadaksesi nykyiset hinnat ja toimitusajat.

Laatusertifikaatit

Uskomme aina, että kaikki yrityksemme menestys liittyy suoraan tarjoamiemme tuotteiden laatuun. Kääntää suhdetesteriä testausta vartenMuuntajan TTR-testitäyttää ISO9001-, ISO14000:14001-ohjeissa ja tiukassa laadunvalvontajärjestelmässämme määritellyt korkeimmat laatuvaatimukset.
